Exemples de raccordement cas particuliers

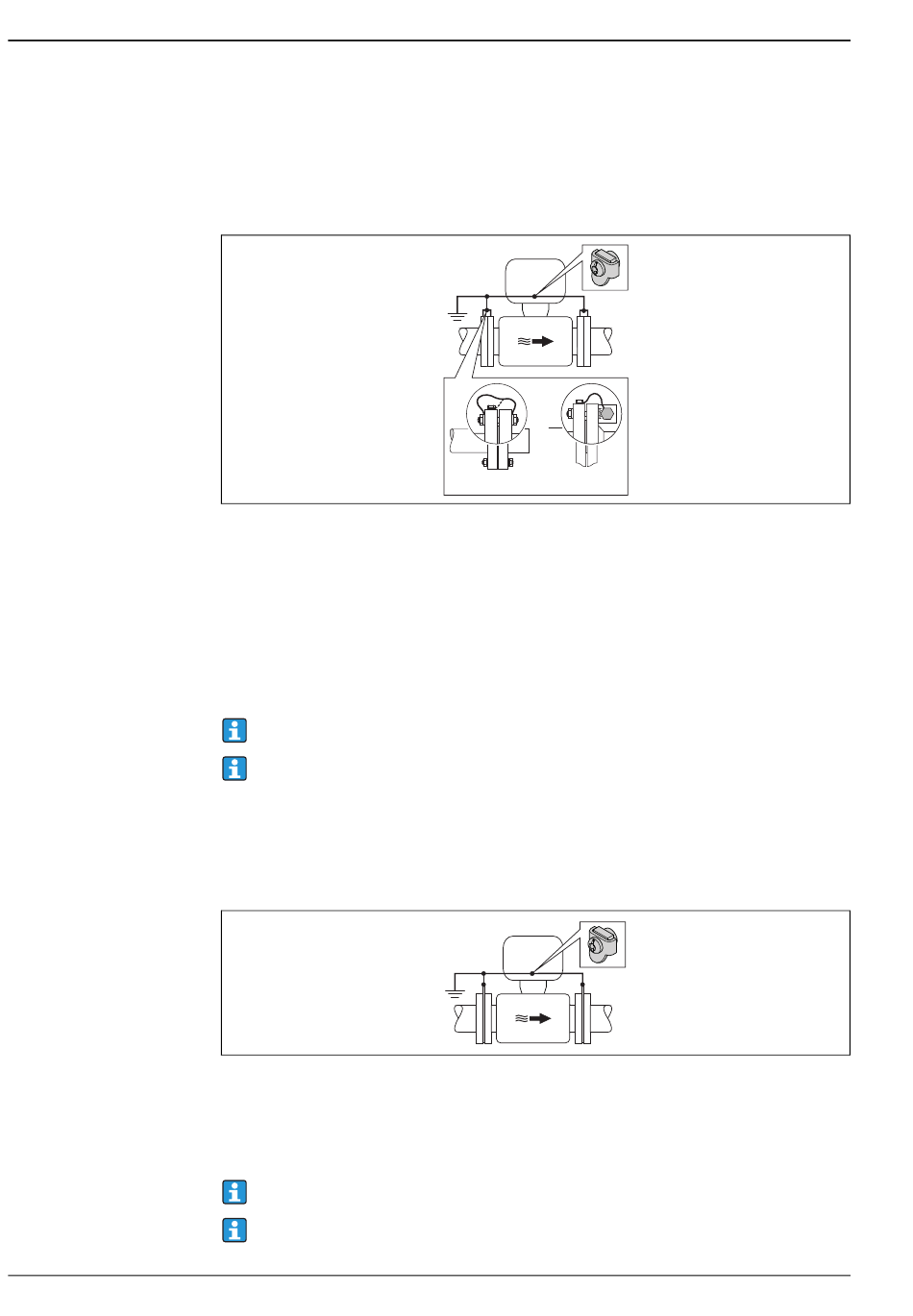

Conduite métallique non mise à la terre et sans revêtement
Ce type de raccordement est également effectué :
• en cas de compensation de potentiel non usuelle
• en présence de courants de compensation
Compensation de potentiel par le biais de la borne de terre et la bride de conduite
Lors du montage tenir compte de ce qui suit :
• Relier les deux brides du capteur via un câble de terre à la bride de conduite correspondante et mettre
à la terre. Câble de terre = fil de cuivre, min. 6 mm² (0,0093 in
• Mettre le boîtier de raccordement du transmetteur ou du capteur au potentiel de terre via la borne
de terre prévue. Pour le montage du câble de terre :
– Pour DN 300 (12") : le câble de terre est monté directement avec les vis de bride sur le revêtement
de bride conducteur du capteur.
– Pour DN 350 (14") : monter le câble de terre directement sur le support métallique de transport.
Dans le cas d' u ne version séparée, la borne de terre de l' e xemple se rapporte toujours au capteur
et non au transmetteur.
Le câble de terre nécessaire peut être commandé auprès d' E ndress+Hauser  ä 53.
Conduite synthétique ou conduite avec revêtement isolant
Ce type de raccordement est également effectué :
• en cas de compensation de potentiel non usuelle
• en présence de courants de compensation
Compensation de potentiel par le biais de la borne de terre et de disques de masse
Lors du montage tenir compte de ce qui suit :
Les disques de masse doivent être reliés à la borne de terre via le câble de terre et mis au potentiel de
terre. Câble de terre = fil de cuivre, min. 6 mm² (0,0093 in
Dans le cas d' u ne version séparée, la borne de terre de l' e xemple se rapporte toujours au capteur
et non au transmetteur.
Le câble de terre nécessaire peut être commandé auprès d' E ndress+Hauser  ä 53.
£ ³
DN 300 DN 350
2 ).
2
).
Proline Promag W 800
A0016317
A0016318
