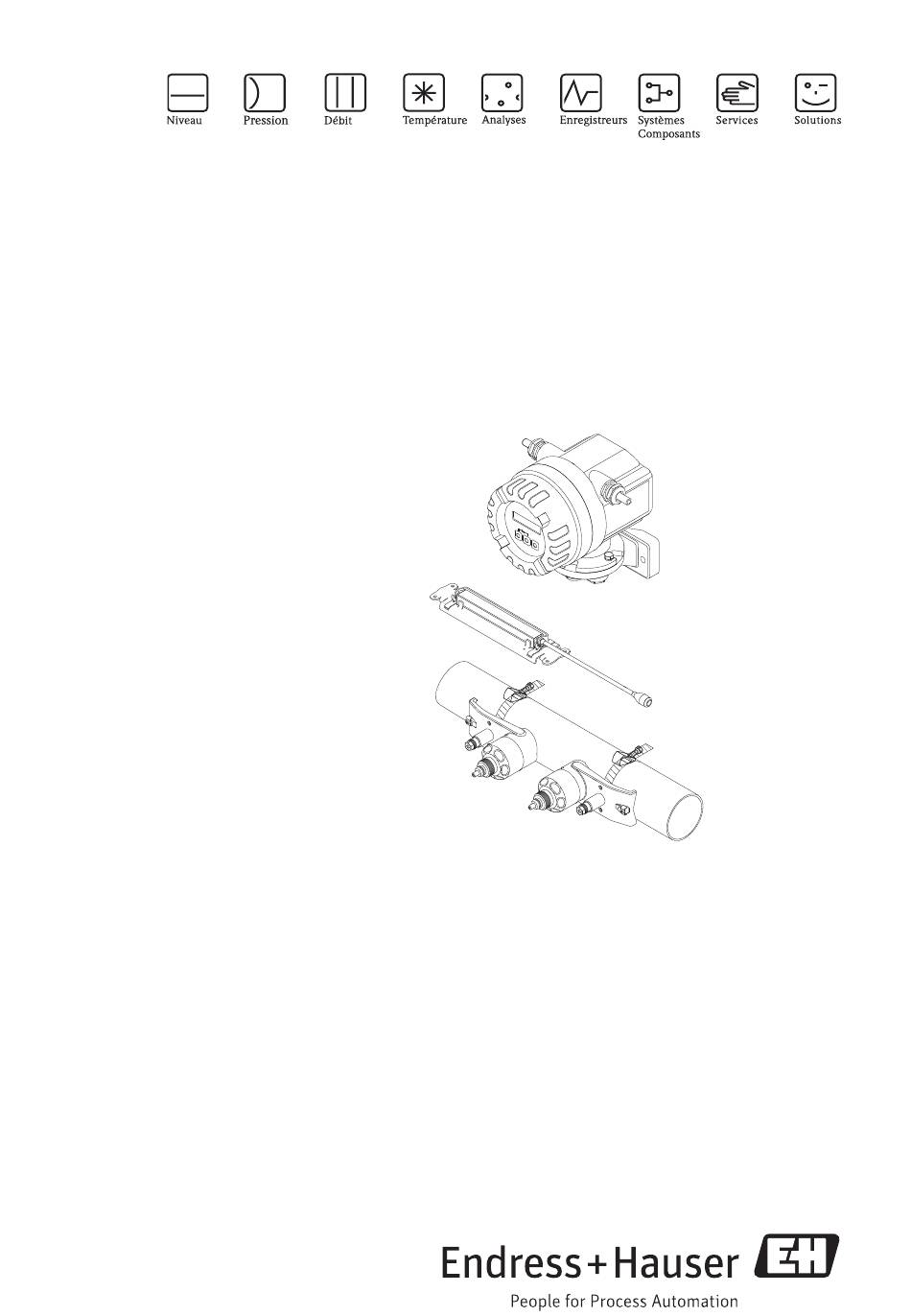

Instructions condensées
Proline Prosonic Flow 91W
Débitmètre ultrasonique
6
Les présentes instructions sont condensées, elles ne remplacent pas
le manuel de mise en service fourni avec le matériel.
Des informations détaillées figurent dans le manuel de mise en
service et dans les autres documentations sur le CD-ROM fourni.
La documentation complète relative à l'appareil comprend :
• les présentes instructions condensées
• selon l'exécution de l'appareil :
– le manuel de mise en service et la description des fonctions
– les agréments et certificats
– les conseils de sécurité selon les agréments disponibles pour
l'appareil (par ex. protection contre les risques d'explosion,
directive des équipements sous pression etc.)
– les autres informations spécifiques à l'appareil
KA00049D/06/FR/14.12
71162950

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Proline Prosonic Flow 91W

Sommaire des Matières pour Endress+Hauser Proline Prosonic Flow 91W

  • Page 1 Instructions condensées Proline Prosonic Flow 91W Débitmètre ultrasonique Les présentes instructions sont condensées, elles ne remplacent pas le manuel de mise en service fourni avec le matériel. Des informations détaillées figurent dans le manuel de mise en service et dans les autres documentations sur le CD-ROM fourni.

  • Page 2: Table Des Matières

    Proline Prosonic Flow 91W Sommaire 1 Conseils de sécurité........3 1.1 Utilisation conforme à...

  • Page 3: Conseils De Sécurité

    • Le fabricant se réserve le droit d'adapter les caractéristiques de ses appareils aux évolutions techniques sans avis préalable. Votre agence Endress+Hauser vous renseignera sur l'actualité et les éventuelles mises à jour du présent manuel. • Tenir compte des indications dans les avertissements, plaques signalétiques et schémas de raccordement figurant sur l'appareil.

  • Page 4: Symboles De Sécurité

    Conseils de sécurité Proline Prosonic Flow 91W • L'appareil doit être câblé selon les plans de câblage et schémas électriques. Les interconnexions doivent être possibles. • Toutes les pièces de l'appareil de mesure doivent être intégrées dans la compensation de potentiel de l'appareil.

  • Page 5: Montage

    Proline Prosonic Flow 91W Montage Montage Conditions d'implantation 2.1.1 Dimensions Dimensions de l'appareil de mesure Information technique correspondante sur CD-ROM. Point de montage Une mesure de débit correcte est seulement possible avec une conduite en charge. Les poches d'air ou bulles de gaz dans la conduite peuvent générer des erreurs de mesure. Eviter de ce fait les points d'implantation suivants sur la conduite : •...
  • Page 6 Montage Proline Prosonic Flow 91W Horizontale Dans le domaine d'implantation recommandé avec un montage horizontal (vue B), les accumulations de gaz sur la paroi supérieure de la conduite ainsi que les dépôts sur le fond ont une influence moindre sur la mesure.

  • Page 7: Longueurs Droites D'entrée Et De Sortie

    Proline Prosonic Flow 91W Montage Longueurs droites d'entrée et de sortie Le capteur doit, dans la mesure du possible, être monté en amont d'éléments comme les vannes, T, coudes etc. Si plusieurs corps perturbateurs sont montés, il faut toujours tenir compte de la section d'entrée ou de sortie la plus longue.

  • Page 8: Déterminer Les Écarts De Montage Requis

    Montage Proline Prosonic Flow 91W Déterminer les écarts de montage requis Les écarts de montage requis dépendent : • Version à insertion : Clamp on avec collier de serrage, montage sur conduite • Nombre de traverses ou version une/deux cordes DN 50…4000 (2…160")

  • Page 9: Raccorder L'énergie Auxiliaire

    Proline Prosonic Flow 91W Montage Raccorder l'énergie auxiliaire Danger! Risque d'électrocution ! Pièces sous tension. • Ne jamais monter ou câbler l'appareil lorsqu'il est sous tension. • Vérifier les dispositifs de protection avant de mettre sous tension. • Poser le câble d'alimentation de manière fixe.

  • Page 10: Monter Un Support Avec Des Colliers De Serrage (Petits Diamètres Nominaux)

    Montage Proline Prosonic Flow 91W Danger! Risque d'endommagement de conduites synthétiques ou en verre en raison d'un serrage trop important des écrous des vis en U ! Pour les tubes synthétiques ou en verre il est recommandé d'utiliser une demi-coque métallique (sur le côté opposé au capteur).
  • Page 11 Proline Prosonic Flow 91W Montage A0011525 Fig. 6: Positionner le support et monter les colliers de serrage A0011526 Fig. 7: Serrer les vis des colliers de serrage Endress+Hauser...

  • Page 12: Prémontage Des Colliers De Serrage (Diamètres Nominaux Moyens)

    Montage Proline Prosonic Flow 91W 2.6.3 Prémontage des colliers de serrage (diamètres nominaux moyens) Pour montage sur une conduite de diamètre DN  200 (8") Pour capteurs (DN 50…4000 / 2…160") Premier collier de serrage Faire passer la tige filetée sur le collier de serrage Poser le collier de serrage autour de la conduite de manière à...

  • Page 13: Prémontage Des Colliers De Serrage (Grands Diamètres Nominaux)

    Proline Prosonic Flow 91W Montage 2.6.4 Prémontage des colliers de serrage (grands diamètres nominaux) Pour montage sur une conduite de diamètre DN  600 (24") Pour capteurs (DN 50…4000 / 2…160") Mesurer la circonférence de la conduite. Raccourcir le collier de serrage (circonf. de tube + 32 cm (12,6")) et ébarber le point de coupe.

  • Page 14: Montage Capteur Prosonic Flow W

    Montage Proline Prosonic Flow 91W Montage capteur Prosonic Flow W 2.7.1 Montage capteur Prosonic Flow W (DN 15…65 / ½ …2½") Conditions • L'écart de montage (distance du capteur) est connu ä 8. • Support transmetteur est prémonté ä 9.
  • Page 15 Proline Prosonic Flow 91W Montage A0011527 Fig. 11: Placer le boitier du capteur Fixer le boitier du capteur en encliquetant l'étrier sur le support. Remarque! – Le support et le boitier du capteur peuvent être sécurisés le cas échéant à l'aide d'une vis/d'un écrou ou d'un scellé...

  • Page 16: Montage Prosonic Flow W (Dn 50...4000 / 2

    Montage Proline Prosonic Flow 91W 2.7.2 Montage Prosonic Flow W (DN 50…4000 / 2"…160") Montage pour une mesure via une traverse (DN 600…2000 /24"…80") Conditions • Les écarts de montage (distance capteurs et longueur de cordelette) sont connus ä 8.
  • Page 17 Proline Prosonic Flow 91W Montage Déplacer le collier de fixation non encore fixé avec la tige filetée jusqu'à ce que les cordelettes de mesure soient tendues régulièrement et serrer le collier de manière fixe. A0001113 Fig. 14: Positionnement des colliers de serrage (pas 2 à 4) Desserrer le raccord des éléments de fixation sur les cordelettes et enlever ces cordelettes...
  • Page 18 Montage Proline Prosonic Flow 91W A0011373 Fig. 16: Enduire les surfaces de contact du capteur avec du produit de couplage Insérer le capteur dans le support de capteur. Presser le couvercle du capteur sur le support de capteur et tourner jusqu'à ce que : –...
  • Page 19 Proline Prosonic Flow 91W Montage Montage pour une mesure via deux traverses (DN 50…600 /2"…24") Conditions • L'écart de montage (distance du capteur) est connu ä 8. • Les colliers de serrage sont prémontés ä 10. Matériel Le matériel suivant est requis pour le montage : •...
  • Page 20 Montage Proline Prosonic Flow 91W Serrer le collier de manière fixe. Enlever à nouveau le rail de montage des tiges filetées. Placer les supports des capteurs sur les tiges filetées correspondantes et serrer fortement avec l'écrou. A0001117 Fig. 19: Montage du capteur Enduire les surfaces de contact des capteurs d'une couche épaisse et régulière d'env.

  • Page 21: Contrôle De L'implantation

    Proline Prosonic Flow 91W Réglages de hardware et de software A0011376 Fig. 21: Raccorder le câble de liaison Le montage est ainsi terminé. Les capteurs peuvent être reliés au transmetteur par le biais des câbles de liaison ä 23. Contrôle de l'implantation •...

  • Page 22: Câblage

    Câblage Proline Prosonic Flow 91W Câblage Danger! Risque d'électrocution ! Pièces sous tension. • Ne jamais monter ou câbler l'appareil lorsqu'il est sous tension. • Vérifier les dispositifs de protection avant de mettre sous tension. • Poser le câble d'alimentation et de signal de manière fixe.

  • Page 23: Câble De Liaison Capteur/Transmetteur

    Proline Prosonic Flow 91W Câblage Câble de liaison capteur/transmetteur Danger! • Risque d'électrocution ! Mettre l'appareil hors tension avant de l'ouvrir. Ne pas installer ni câbler l'appareil sous tension. Un non respect peut entraîner la destruction de composants électroniques. • Risque d'électrocution ! Relier le fil de terre avec la prise de terre du boîtier avant de mettre sous tension.
  • Page 24 Câblage Proline Prosonic Flow 91W a0005843 Fig. 22: Raccordement du système de mesure avec deux câbles de liaison à un fil a, b Câble de liaison du capteur Couvercle du raccord de câble Joint caoutchouc Cosses de câble Disque de masse Support du raccord de câble...
  • Page 25 Proline Prosonic Flow 91W Câblage 4.1.2 Raccordement et mise à la terre Prosonic Flow W DN 15…65 (½ to 2½") câble multibrins Remarque! Prosonic Flow W DN 15…65 (½…2½") est mis à la terre par le biais du raccord de câble.

  • Page 26: Spécifications Câble De Liaison

    Fig. 24: Plaque signalétique de raccordement pour les câbles de liaison capteur (sur le schéma de raccordement  (transmetteur)) 4.1.3 Spécifications câble de liaison Seuls des câbles de liaison fournis par Endress+Hauser doivent être utilisés. Utilisation dans un environnement fortement parasité L'ensemble de mesure satisfait aux exigences de sécurité selon EN 61010 et aux exigences CEM selon EN/CEI 61326/A1 "Emissivité...

  • Page 27: Raccorder Le Transmetteur

    Proline Prosonic Flow 91W Câblage Raccorder le transmetteur Câblage à l'aide du schéma de raccordement adhésif. Danger! • Risque d'électrocution ! Mettre l'appareil hors tension avant de l'ouvrir. Ne pas installer ni câbler l'appareil sous tension. Un non respect peut entraîner la destruction de composants électroniques.

  • Page 28: Occupation Des Bornes De Raccordement

    Câblage Proline Prosonic Flow 91W – – (L+) (L-) a0005838  Fig. 25: Raccordement du transmetteur (boîtier de terrain en aluminium). Section de ligne : max. 2,5 mm (AWG 14) Couvercle du compartiment de raccordement Câble pour l'énergie auxiliaire : 85…250 V AC, 11…40 V DC, 20…28 V AC Borne de terre pour le câble d'alimentation...

  • Page 29: Mode De Protection

    Proline Prosonic Flow 91W Câblage Mode de protection Les appareils remplissent toutes les exigences de IP 67. Après montage sur le terrain ou après des travaux de maintenance il est indispensable de respecter les points suivants afin de garantir le maintien de la protection IP 67 : •...

  • Page 30: Mise En Service

    Mise en service Proline Prosonic Flow 91W Mise en service Mise sous tension de l'appareil Après le montage (contrôle de l'implantation réussi), le câblage (contrôle des raccordements réussi) et le cas échéant les réglages hardware nécessaires, il est possible de mettre l'appareil sous tension (voir plaque signalétique).

  • Page 31: Configuration

    Proline Prosonic Flow 91W Mise en service Configuration 5.2.1 Eléments d'affichage Lignes/zones d'affichage Ligne principale pour les valeurs mesurées principales +48.25 xx/yy Ligne additionnelle pour les grandeurs de mesure/d'état supplémentaires +3702.6 x Valeurs mesurées Unités de mesure A0007557 5.2.2 Eléments de configuration Touches de fonction (–) Touche moins pour décrémenter, sélectionner...

  • Page 32: Navigation Dans La Matrice De Programmation

    Mise en service Proline Prosonic Flow 91W Navigation dans la matrice de programmation > 3 s – – – – A0007562 Accès à la matrice de programmation (en partant de l'affichage des valeurs mesurées) Sélection du groupe (par ex. FONCTIONNEMENT) Valider la sélection...

  • Page 33: Groupe Setup Capteur

    Proline Prosonic Flow 91W Mise en service Groupe Setup capteur Liste de sélection CONFIG. CAPTEUR : • CONFIG. • LIQUIDE • DONNEES COND. • REVETEMENT • CONFIG. CANAL • POS. CAPTEUR • QUITTER CONFIG. : LIQUIDE TEMPERATURE  VIT. SON LIQ. ...
  • Page 34 Mise en service Proline Prosonic Flow 91W Endress+Hauser...
  • Page 35 Proline Prosonic Flow 91W Mise en service Endress+Hauser...
  • Page 36 KA00049D/06/FR/14.12 71162950 FM+SGML 9.0...
