Manuels Connexes pour Endress+Hauser Proline Prosonic Flow 91
Sommaire des Matières pour Endress+Hauser Proline Prosonic Flow 91

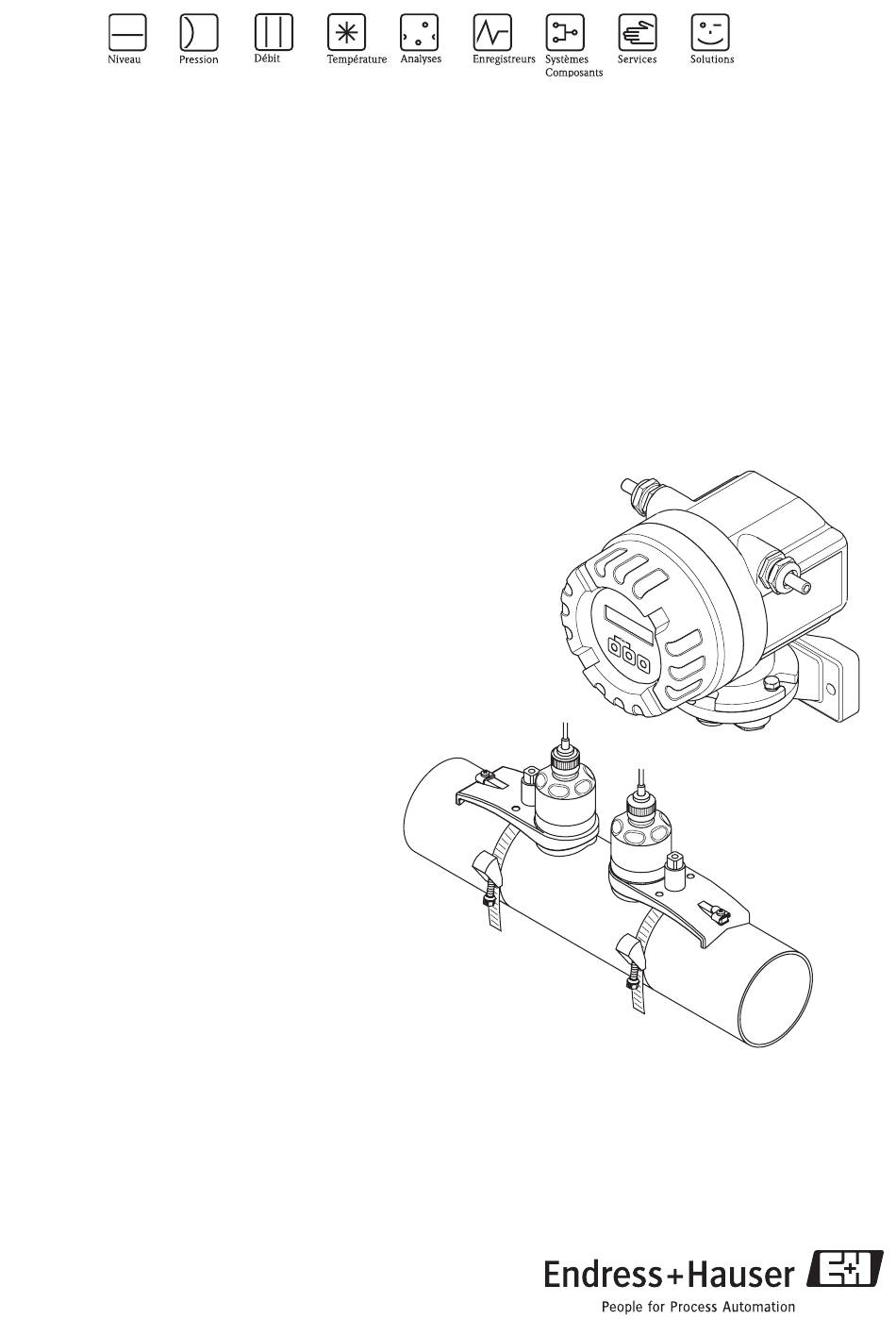

- Page 1 Manuel de mise en service Proline Prosonic Flow 91 Débitmètre ultrasonique BA100D/14/fr/04.06 71024990 valable à partir de version de soft V 2.00.XX (platine électronique)
- Page 2 Mise en service condensée Proline Prosonic Flow 91 Mise en service condensée La présente mise en service condensée doit vous permettre de mettre votre appareil en route rapidement et simplement : Conseils de sécurité page 5 et suiv. Veuillez d'abord vous familiariser avec les conseils de sécurité afin de pouvoir effectuer les différentes étapes rapidement et simplement.
- Page 3 Proline Prosonic Flow 91 Sommaire Sommaire Conseils de sécurité ....5 Commande ..... 28 Utilisation conforme à...
- Page 4 Proline Prosonic Flow 91 Sommaire 10.1.4 Grandeurs de sortie ....64 10.1.5 Energie auxiliaire ....64 10.1.6 Incertitude de la mesure .
- Page 5 Il faut absolument tenir compte des indications du présent manuel de mise en service. • Dans le cas de produits spéciaux, y compris les produits de nettoyage, Endress+Hauser vous apporte son aide pour déterminer la résistance à la corrosion des matériaux en contact. De petites variations de température, de concentration ou du degré...
- Page 6 Proline Prosonic Flow 91 Retour de matériel Les mesures suivantes doivent être prises avant de renvoyer un débitmètre à Endress+Hauser, par ex. pour réparation ou étalonnage : • Joindre à l'appareil dans tous les cas un formulaire "Déclaration de décontamination" dûment rempli.
- Page 7 Proline Prosonic Flow 91 Identification Identification Désignation de l'appareil Le débitmètre comprend les éléments suivants : • Transmetteur Prosonic Flow 91 • Capteur Prosonic Flow W 2.1.1 Plaque signalétique transmetteur a0005873 Fig. 1 : Indications sur la plaque signalétique du transmetteur "Prosonic Flow 91" (exemple) Référence / Numéro de série : la signification des différents lettres et chiffres est indiquée dans la confirmation de...
- Page 8 Identification Proline Prosonic Flow 91 2.1.2 Plaque signalétique capteur Prosonic Flow W XXXXX-XXXXXXXXXXXX Order Code: 12345678901 RY Ser.No.: W-CL-1F-M-B Type: CH 1 DN100 - DN4000 0°C(+32°F)...+130°C(+266°F) OPEN CLOSE IP68 NEMA N12895 TYPE 6P Tamb/Tumg:-20°C..+60°C a0005874 Fig. 2 : Indications de plaque signalétique pour capteur "Prosonic Flow W" (exemple) Référence / Numéro de série : la signification des différents lettres et chiffres est indiquée dans la confirmation de...
- Page 9 CEM selon EN 61326/A1 (CEI 1326). Le système de mesure décrit dans le présent manuel remplit de ce fait les exigences légales des direc- tives CE. Endress+Hauser confirme la réussite des tests par l'appareil par l'apposition de la marque Marques déposées ®...
- Page 10 Montage Proline Prosonic Flow 91 Montage Réception de marchandises, transport, stockage 3.1.1 Réception de marchandises Après la réception de marchandises, contrôler les points suivants : • Vérifier si l'emballage ou son contenu est endommagé. • Vérifier si la livraison est complète et la comparer aux indications figurant dans la commande.
- Page 11 Proline Prosonic Flow 91 Montage Conditions d'implantation 3.2.1 Dimensions de montage Les dimensions et longueurs de montage des capteurs et du transmetteur se trouvent dans les infor- mations techniques relatives à l'appareil concerné ; vous pouvez également les télécharger au format PDF sous www.endress.com.
- Page 12 Montage Proline Prosonic Flow 91 A0001104 Fig. 5 : Montage dans un écoulement gravitaire Réservoir Capteurs Diaphragme, restriction Vanne Réservoir de remplissage Endress+Hauser...
- Page 13 Proline Prosonic Flow 91 Montage 3.2.3 Implantation Implantation verticale Implantation recommandée avec sens d'écoulement montant (vue A). Les particules solides se dépo- sent au fond. Le produit étant au repos, les gaz sortent de la zone du capteur. Les tubes de mesure peuvent en outre être entièrement vidangés et protégés contre les dépôts.
- Page 14 Montage Proline Prosonic Flow 91 3.2.5 Agencement des capteurs (Clamp On) Le transmetteur offre la possibilité de sélectionner une installation en 1 ou 2 traverses. Noter que l'intensité du signal diminue avec chaque point de réflexion supplémentaire dans la conduite (Exemple : 2 traverses = 1 point de réflexion)
- Page 15 Proline Prosonic Flow 91 Montage Montage 3.3.1 Montage des colliers de serrage (Clamp On) Pour capteur W - DN 50...200 (2"...8") Diamètre extérieur : 62,7...220 mm (2,5"...8,7") Placer l'une des vis filetées sur le collier de serrage. Placer le collier de serrage sans torsion autour de la conduite et faire passer l'extrémité dans la fermeture (noter que la vis doit être relevée).
- Page 16 Montage Proline Prosonic Flow 91 A0001110 Fig. 10 : Montage avec collier de serrage pour DN 250...4000 (10"...156") 3.3.2 Montage des capteurs Prosonic Flow W (Clamp On) Exécution : 1 traverse Fixer un collier de serrage pour petits ou grands diamètres nominaux comme décrit à la page 15.
- Page 17 Proline Prosonic Flow 91 Montage Enfiler un oeiller fixe et un oeillet mobile jusqu’à la base de la vis filetée et faire passer une cordelette de chaque côté de la conduite. Ecarter le second collier de serrage du premier jusqu'à ce que les deux cordelettes soient tendues de la même manière.
- Page 18 Montage Proline Prosonic Flow 91 A0001115 Fig. 14 : Montage des capteurs et connecteurs 3.3.3 Montage des capteurs Prosonic Flow W (Clamp On) Exécution : 2 (ou 4) traverses * Fixer un collier de serrage pour petits ou grands diamètres nominaux comme décrit à la page 15.
- Page 19 Proline Prosonic Flow 91 Montage Fixer les supports de capteur sur la conduite en les vissant à la vis filetée. A l'aide d'une clé de 13 serrer les écrous de fixation. Appliquer sur les surfaces de contact des capteurs une couche épaisse de1 mm env. (0,04 inch) de pâte de couplage (v.
- Page 20 Montage Proline Prosonic Flow 91 3.3.5 Tourner l'affichage local Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur. Retirer le module d'affichage des rails de fixation du transmetteur. Tourner l'affichage dans la position voulue (max. 4 x 45° dans chaque sens).
- Page 21 Proline Prosonic Flow 91 Montage Contrôle de l'implantation Après le montage de l'appareil de mesure sur la conduite, procéder aux contrôles suivants : Etat et spécifications de l'appareil Remarques L'appareil est-il endommagé (contrôle visuel) ? → page 68 et suiv.
- Page 22 Câblage Proline Prosonic Flow 91 Câblage Raccordement du câble de liaison capteur 4.1.1 Raccordement Prosonic Flow W Remarque! Le transmetteur Prosonic Flow 91 doit être intégré dans la protection du bâtiment. Le blindage exté- rieur du câble de liaison capteur (câble triaxial) est mis à la terre par un disque de terre dans l'entrée de câble (A).
- Page 23 4.1.2 Spécifications de câble Câble capteur : • Il convient d'utiliser les câbles préconfectionnés par Endress+Hauser en usine et livrés avec chaque paire de capteurs. • Les câbles sont disponibles dans les longueurs suivantes : – 5 m, 10 m, 15 m , 30 m, 60 m, 100 m –...
- Page 24 Câblage Proline Prosonic Flow 91 Raccordement de l'unité de mesure 4.2.1 Transmetteur Danger! • Risque d'électrocution ! Mettre l'appareil hors tension avant de l'ouvrir. Ne pas installer ni câbler l'appareil sous tension. Un non respect peut entraîner la destruction de composants de l'électronique.
- Page 25 Proline Prosonic Flow 91 Câblage 4.2.2 Occupation des bornes de raccordement N° bornes (Schéma de raccordement → page 24) 24 (+) 25 (–) 26 (+) 27 (–) 1 (L1/L+) 2 (N/L–) Sortie impulsions Sortie courant HART Energie auxiliaire • galvaniquement séparée •...
- Page 26 être impérativement pris en compte : • Seuls les câbles livrés par Endress+Hauser et les connecteurs correspondants doivent être utilisés. • Les joints des connecteurs de câble (1) doivent être placés propres, secs et non endommagés dans la gorge.
- Page 27 Proline Prosonic Flow 91 Câblage Contrôle du raccordement Après le raccordement électrique de l'appareil de mesure, procéder aux contrôles suivants : Etat et spécifications de l'appareil Remarques L'appareil de mesure ou le câble est-il endommagé (contrôle visuel) ? Raccordement électrique Remarques La tension d'alimentation correspond-elle aux indications portées sur la plaque...
- Page 28 Commande Proline Prosonic Flow 91 Commande Eléments de commande et d'affichage Les grandeurs de mesure configurées par vos soins apparaissent dans l'affichage local. De plus on pourra avoir des messages de diagnostic. Ceci est notamment le cas lors de la mise en service ou lors de certains dysfonctionnements.
- Page 29 Proline Prosonic Flow 91 Commande Instructions condensées concernant la matrice de programmation Remarque! • Tenir absolument compte des remarques générales à la → page 30. • Aperçu Matrice de programmation → page 71. • Description détaillée de toutes les fonctions → page 73 et suiv.
- Page 30 • Si on règle la valeur "0" comme code client, la programmation est toujours déverrouillée ! • Si vous avez oublié votre code personnel, adressez-vous au service après-vente Endress+Hauser qui peut le retrouver.
- Page 31 Proline Prosonic Flow 91 Commande COMMUNICATION Outre par le biais de l'affichage local il est possible de paramétrer l'appareil de mesure et d'interroger les valeurs mesurées à l'aide du protocole HART. La communication digitale se fait à l'aide de la sor- tie courant HART 4...20 mA →...
- Page 32 Commande Proline Prosonic Flow 91 Logiciel d'exploitation "FieldCare" Fieldcare est un outil d'Asset-Management basé FDT permettant la configuration et le diagnostic d'appareils de terrain intelligents. En utilisant les informations d'état, vous disposez en outre d'un outil simple mais efficace pour la surveillance des appareils. L'accès aux débitmètres Proline se fait via une interface service de type FXA291.
- Page 33 • Utiliser la fonction de mise à jour du terminal portable ToF Tool - Fieldtool Package • www.tof-fieldtool.endress.com • Update CD-ROM (Endress+Hauser référence : 50099820) • www.endress.com (→ Download → Software → Driver) Fieldcare / DTM • CD-ROM (Endress+Hauser référence : 56004088) •...
- Page 34 Commande Proline Prosonic Flow 91 5.3.3 Variables d'appareil Variables d'appareils : Les variables d'appareil sont disponibles par le biais du protocole HART : Marquage (décimal) Variable d'appareil OFF (non occupé) Débit volumique Totalisateur 1 Grandeurs de process : Les grandeurs de process sont affectées en usine aux variables d'appareil suivantes : •...
- Page 35 Proline Prosonic Flow 91 Commande 5.3.4 Commandes HART universelles/générales Le tableau suivant comprend toutes les commandes universelles supportées par l'appareil. N° commande Données de commande Données de réponse Commande HART / Type d'accès (Indications chiffrées décimales) (Indications chiffrées décimales) Commandes universelles (Universal Commands)
- Page 36 Commande Proline Prosonic Flow 91 N° commande Données de commande Données de réponse Commande HART / Type d'accès (Indications chiffrées décimales) (Indications chiffrées décimales) Régler adresse courte HART octet 0 : adresse souhaitée (0...15) octet 0 : Adresse active Type d'accès = écriture Réglage usine : 0...
- Page 37 Proline Prosonic Flow 91 Commande N° commande Données de commande Données de réponse Commande HART / Type d'accès (Indications chiffrées décimales) (Indications chiffrées décimales) Lire les informations de sortie de Aucune – octet 0 : Marquage sélection alarme la grandeur de process primaire –...
- Page 38 Commande Proline Prosonic Flow 91 Le tableau suivant comprend toutes les commandes générales supportées par l'appareil. N° commande Données de commande Données de réponse Commande HART / Type d'accès (Indications chiffrées décimales) (Indications chiffrées décimales) Commandes générales (Common Practice Commands)
- Page 39 Proline Prosonic Flow 91 Commande N° commande Données de commande Données de réponse Commande HART / Type d'accès (Indications chiffrées décimales) (Indications chiffrées décimales) Lire l'affectation des variables Aucune Affichage de l'affectation actuelle de variables aux d'appareil aux quatre grandeurs...
- Page 40 Commande Proline Prosonic Flow 91 5.3.5 Etat d'appareil / Messages de diagnostic Par le biais de la commande "48" on peut lire l'état d'appareil étendu, dans ce cas les messages de diagnostic actuels. La commande fournit des informations codées en bits (voir tableau suivant).
- Page 41 Proline Prosonic Flow 91 Commande Octet Code de Brève description du message de diagnostic diagnostic S - 437 Configuration S - 437 Configuration Endress+Hauser...
- Page 42 Mise en service Proline Prosonic Flow 91 Mise en service Contrôle de l'installation et du fonctionnement S'assurer que tous les contrôles ont été effectués avant de mettre le point de mesure en service : → page 21 • Checkliste "Contrôle du montage"...
- Page 43 Proline Prosonic Flow 91 Mise en service Mise en service via le logiciel de configuration Configuration/Montage capteur 6.3.1 Pour le montage du capteur avec le logiciel de configuration "ToF Tool-Fieldtool Package" il n'existe pas de "Quick Setup" correspondant à la commande locale.
- Page 44 Mise en service Proline Prosonic Flow 91 Procédure (détermination de données pour le montage du capteur) A l'aide des tableaux suivants vous pouvez sélectionner et configurer dans le bon ordre les fonctions nécessaires au montage du capteur : • Montage de capteur "Clamp On" (voir tableau suivant) Remarque! Les paramètres d'appareil peuvent seulement être modifiés ou activés après entrée d'un code de...
- Page 45 être obtenu malgré plusieurs étalonnages. Dans de tels cas veuillez contacter votre agence Endress+Hauser. • Le zéro actuellement valable peut être interrogé par le biais de la fonction "ZERO" (v. page 99).
- Page 46 Mise en service Proline Prosonic Flow 91 Réalisation de l'étalonnage du zéro Laisser fonctionner l'installation jusqu'à l'obtention de conditions de service normales. Arrêter le débit (v = 0 m/s). Vérifier les vannes de fermeture quant à d'éventuelles fuites. Vérifier la pression de service nécessaire.
- Page 47 Proline Prosonic Flow 91 Maintenance Maintenance Une maintenance particulière n'est pas nécessaire. Nettoyage extérieur Lors du nettoyage extérieur des appareils de mesure, il faut veiller à ce que le produit de nettoyage employé n'attaque pas la surface du boîtier et les joints.
- Page 48 Proline Prosonic Flow 91 Accessoires Différents accessoires sont disponibles pour le transmetteur et le capteur, qui peuvent être comman- dés séparément auprès d'Endress+Hauser. Des indications détaillées quant à la référence de com- mande vous seront fournies par votre agence Endress+Hauser. Accessoire Description Référence...
- Page 49 Proline Prosonic Flow 91 Accessoires Accessoire Description Référence − Adaptateur de gaine de • Adaptateur gaine de câble incluant un presse- DK9CA câble de capteur Proso- étoupe M20x1,5 − nic Flow W • Adaptateur gaine de câble incluant un presse- DK9CA étoupe ½"...
- Page 50 Référence Fieldcare FieldCare est l'outil d'asset management Voir page produits sur le site Endress+Hauser basé FDT. Il peut configurer tous les Endress+Hauser : appareils de terrain intelligents de votre installation www.endress.com et vous supporte lors de leur gestion. En utilisant des informations d'état, il constitue un moyen simple...
- Page 51 Proline Prosonic Flow 91 Suppression de défauts Suppression de défauts Conseils pour la recherche de défauts Commencer la recherche de défauts toujours à l'aide de la check-list suivante si des défauts se pré- sentent après la mise en route ou pendant la mesure. Par le biais des différentes interrogations vous accédez à...
- Page 52 Suppression de défauts Proline Prosonic Flow 91 Dans les catégories F, C, S et M les codes de diagnostic sont regroupés comme suit : N° 000 – 199 : messages concernant le capteur N° 200 – 399 : messages concernant le transmetteur N°...
- Page 53 Proline Prosonic Flow 91 Suppression de défauts Messages de diagnostic 9.2.1 Messages de diagnostic de la catégorie F Signalisation de Cause Suppression Comportement de (Pièces de rechange → page 58) code dans l'affi- l'appareil : chage local Réglage usine ( ) = options...
- Page 54 Suppression de défauts Proline Prosonic Flow 91 9.2.2 Messages de diagnostic de la catégorie C Signalisation de Cause Suppression Comportement de (Pièces de rechange → page 58) code dans l'affi- l'appareil : chage local Réglage usine ( ) = options C 281 Initialisation en cours.
- Page 55 Proline Prosonic Flow 91 Suppression de défauts 9.2.3 Messages de diagnostic de la catégorie S Signalisation de Cause Suppression Comportement de (Pièces de rechange → page 58) code dans l'affi- l'appareil : chage local Réglage usine ( ) = options...
- Page 56 Le défaut ne peut être supprimé ou l'on Les solutions suivantes sont possibles : est en présence d'un autre type Contacter un technicien du SAV Endress+Hauser d'erreur. Si tel est votre choix, il faudra nous fournir les indications suivantes : –...
- Page 57 Proline Prosonic Flow 91 Suppression de défauts Comportement de la sortie en cas de défaut Remarque! Le mode défaut du totalisateur, de la sortie courant, impulsion et état est déterminé dans la fonction MODE DEFAUT ( → page 103). A l'aide de la suppression de la mesure il est possible de remettre à leur niveau repos les signaux des sorties courant, impulsions et état, par ex.
- Page 58 Remarque! Les pièces de rechange peuvent être commandées directement auprès du SAV Endress+Hauser, en indiquant le numéro de série gravé sur la plaque signalétique du transmetteur → page 7. Les pièces de rechange sont livrées en kit et comprennent les éléments suivants : •...
- Page 59 Ex des directives et schémas de raccordement dans les documentations Ex spécifiques, complémentaires au présent manuel. " Attention! N'utiliser que des pièces d'origine d'Endress+Hauser Mise en service d'une nouvelle platine d'électronique : Couper l'énergie auxiliaire. Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
- Page 60 Suppression de défauts Proline Prosonic Flow 91 a0005831 Fig. 29 : Boîtier de terrain : Montage/Démontage de la platine électronique Affichage local Touches de verrouillage Connecteur pour câble de capteur Connecteur pour énergie auxiliaire Connecteur pour sortie courant ou impulsion/état...
- Page 61 – Energie auxiliaire 85...250 V AC → 1 A fusion lente / 250 V TR5 Le montage se fait dans l'ordre inverse. " Attention! N'utiliser que des pièces d'origine Endress+Hauser a0005832 Fig. 30 : Remplacement du fusible d'appareil sur la platine d'électronique Connecteur pour énergie auxiliaire...
- Page 62 Suppression de défauts Proline Prosonic Flow 91 9.10 Historique des logiciels Date Changement de software Manuel de mise en Version logiciel service 04.2006 V 1.00.00 Software d'origine. 71024990/04.06 Remarque! Les Up/Downloads entre les différentes versions de soft sont uniquement possibles avec un logiciel de service spécial.
- Page 63 Proline Prosonic Flow 91 Caractéristiques techniques Caractéristiques techniques 10.1 Principales caractéristiques techniques 10.1.1 Domaine d'application • Mesure du débit de liquides en conduites fermées. • Applications dans la mesure et la régulation, pour le contrôle de process. 10.1.2 Principe de fonctionnement et construction Principe de mesure Prosonic Flow fonctionne d'après le principe de la différence de temps de transit.
- Page 64 Caractéristiques techniques Proline Prosonic Flow 91 10.1.4 Grandeurs de sortie Signal de sortie Sortie courant : • galvaniquement séparée • valeur de fin d'échelle réglage • coefficient de température : typique 2 µA./°C, résolution : 1,5 µA < 700 Ω (pour HART : RL ≥ 250 Ω) •...
- Page 65 Proline Prosonic Flow 91 Caractéristiques techniques 10.1.6 Incertitude de la mesure Conditions de référence • Température du produit : +28 °C ± 2 K • Température ambiante : +22 °C ± 2 K • Temps de chauffage : 30 minutes Montage : •...
- Page 66 Caractéristiques techniques Proline Prosonic Flow 91 Erreur max. lors d'un étalonnage sec en % de la valeur mesurée a0003719 Fig. 31 : Erreur de mesure max. (étalonnage sec) en % de la valeur mesurée Diamètre conduite DN > 200 ( > 8") Diamètre conduite 50 <...
- Page 67 Proline Prosonic Flow 91 Caractéristiques techniques 10.1.7 Conditions d'utilisation : Montage Conseils de montage Implantation quelconque (verticale, horizontale) → page 11 et suiv. Limitations et autres conseils de montage Version Clamp On → page 13 Longueurs droites d'entrée et de sortie Longueur des câbles de liaison...
- Page 68 Caractéristiques techniques Proline Prosonic Flow 91 10.1.9 Conditions d'utilisation : Process Gamme de température du Capteurs de débit Prosonic Flow W (version Clamp On) : produit –20...+80 °C ( 4...+176 °F) – En option : 0...+130 °C (+32...+266 °F) Gamme de pression du produit Une mesure sans problème nécessite une pression statique du produit plus élevée que la pression...
- Page 69 Marquage CE Le système de mesure remplit les exigences légales des directives CE. Endress+Hauser confirme la réussite des tests par l'appareil par l'apposition de la marque CE. Marque C-Tick Le système de mesure est conforme aux exigences CEM de la "Australian Communication and Media Authority (ACMA)".
- Page 70 Endress+Hauser. 10.1.14 Accessoires Différents accessoires sont disponibles pour le transmetteur et le capteur, qui peuvent être comman- dés séparément auprès d'Endress+Hauser. → page 48 Des indications détaillées quant à la référence de commande vous seront fournies par votre agence Endress+Hauser.
- Page 71 Proline Prosonic Flow 91 Description des fonctions Description des fonctions 11.1 Représentation de la matrice de programmation Endress+Hauser...
- Page 72 Description des fonctions Proline Prosonic Flow 91 Endress+Hauser...
- Page 73 Proline Prosonic Flow 91 Description des fonctions 11.2 Groupe VALEURS MESUREES Description des fonctions VALEURS MESUREES Remarque! • L'unité de mesure de la grandeur représentée ici peut être réglée dans le groupe CHOIX UNITES (voir page 75. • Si l'écoulement dans la conduite est négatif, la valeur de débit est affichée avec un signe négatif.
- Page 74 Description des fonctions Proline Prosonic Flow 91 11.3 Groupe CONFIG. CAPTEUR Description des fonctions CONFIG. CAPTEUR SETUP Liste de sélection CONFIG. CAPTEUR : • SETUP • LIQUIDE • DONNEES COND. • VIT. SON • DONNEES CAPT. • POS. CAPTEUR • QUITTER LIQUIDE →...
- Page 75 Proline Prosonic Flow 91 Description des fonctions 11.4 Groupe CHOIX UNITES Description des fonctions CHOIX UNITES Dans ce groupe de fonctions on peut sélectionner l'unité souhaitée et affichée pour la grandeur de mesure. UNITE DEBIT VOL. Dans cette fonction vous sélectionnez l'unité choisie et affichée pour le débit volumique.
- Page 76 Description des fonctions Proline Prosonic Flow 91 Description des fonctions CHOIX UNITES UNITE TEMP. Dans cette fonction vous sélectionnez l'unité pour la température du produit. Remarque! La température du produit est entrée dans la fonction TEMPERATURE (page 94). Sélection : °C (Celsius)
- Page 77 Proline Prosonic Flow 91 Description des fonctions 11.5 Groupe FONCTIONNEMENT Description de fonctions FONCTIONNEMENT LANGUE Sélection de la langue souhaitée pour l'affichage de tous les textes, paramètres et messages. Sélection : ENGLISH DEUTSCH FRANCAIS ESPANOL ITALIANO Réglage usine : en fonction du pays, voir réglage usine → page 107 et suiv.
- Page 78 Description des fonctions Proline Prosonic Flow 91 Description de fonctions FONCTIONNEMENT GESTION T-DAT Dans cette fonction on peut mémoriser le paramétrage / les réglages du transmetteur dans un DAT de transmetteur (T-DAT) ou on peut activer le chargement d'un paramétrage à...
- Page 79 Proline Prosonic Flow 91 Description des fonctions 11.6 Groupe INTERFACE UTILI. Description des fonctions INTERFACE UTILI. FORMAT Détermination du nombre max. de décimales de la valeur affichée sur la ligne principale. Sélection : XXXXX. XXXX.X XXX.XX XX.XXX X.XXXX Réglage usine : X.XXXX...
- Page 80 Description des fonctions Proline Prosonic Flow 91 11.7 Groupe TOTALISATEURS Description de fonctions TOTALISATEURS SOMME Affichage des grandeurs de mesure totalisées par le totalisateur depuis le début de la mesure. Cette valeur peut être positive ou négative en fonction du : •...
- Page 81 Proline Prosonic Flow 91 Description des fonctions 11.8 Groupe SORTIE COURANT Description des fonctions SORTIE COURANT Remarque! Les fonctions du groupe SORTIE COURANT sont seulement disponibles si dans la fonction ADRESSE BUS → page 88 on a entré la valeur "0".
- Page 82 Description des fonctions Proline Prosonic Flow 91 Description des fonctions SORTIE COURANT VALEUR 20 mA Dans cette fonction on attribue une valeur au courant 20mA. Des valeurs positives et négatives sont admissibles. L'étendue de mesure souhaitée est définie par la détermination de VALEUR 20 mA.
- Page 83 Proline Prosonic Flow 91 Description des fonctions 11.9 Groupe SORTIE IMPULSION/ETAT Description de fonctions SORTIE IMPULSION/ETAT TYPE COMPTAGE Configuration de la sortie comme sortie impulsion ou sortie état. Selon la sélection, diffé- rentes fonctions sont disponibles dans ce groupe. Sélection :...
- Page 84 Description des fonctions Proline Prosonic Flow 91 Description de fonctions SORTIE IMPULSION/ETAT SIGNAL DE SORTIE Remarque! Cette fonction est seulement disponible, si dans la fonction MODE DE FONCTION on a choisi IMPULSION. Dans cette fonction on peut configurer la sortie de manière à ce qu'elle puisse être reliée à...
- Page 85 Proline Prosonic Flow 91 Description des fonctions Description de fonctions SORTIE IMPULSION/ETAT POINT DECLENCH. Remarque! Cette fonction est seulement disponible si dans la fonction AFFECT. SORT. ETAT, on a choisi SEUIL. Affecter une valeur au point de déclenchement (sortie état est retombée).
- Page 86 Description des fonctions Proline Prosonic Flow 91 11.9.1 Explications quant au comportement de la sortie état Généralités Si vous avez configuré la sortie état pour "SEUIL" ou "SENS ECOULEMENT", vous pouvez déter- miner, dans les fonctions POINT ENCLENCH. et POINT DECLENCH., les points de commutation nécessaires à...
- Page 87 Proline Prosonic Flow 91 Description des fonctions 11.9.2 Mode de commutation sortie état Fonction Etat Comportement collecteur ouvert (Transistor) MARCHE (Fonction- Système OK conducteur XXX.XXX.XX nement) A0001237 Système arrêté non conducteur (coupure de l'alimentation) XXX.XXX.XX A0001239 ALARME Système OK conducteur XXX.XXX.XX...
- Page 88 Description des fonctions Proline Prosonic Flow 91 11.10 Groupe COMMUNICATION Description de fonctions COMMUNICATION Remarque! Le groupe Communication est seulement visible si dans la fonction GAMME COURANT on a sélectionné HART. NOM REPERE Dans cette fonction on peut affecter une désignation de point de mesure à l'appareil . Cette description de point de mesure peut être éditée ou lue via l'affichage local ou le protocole...
- Page 89 Proline Prosonic Flow 91 Description des fonctions 11.11 Groupe PARAM. PROCESS Description de fonctions PARAM. PROCESS VAL. ON DEBIT FUIT. Entrée du point d'enclenchement de la suppression des débits de fuite. Si une valeur différente de 0 est entrée, la suppression de débits de fuite devient active. Si la suppression des débits de fuite est active, le signe du débit est mis en valeur dans l'affi-...
- Page 90 Description des fonctions Proline Prosonic Flow 91 Description de fonctions PARAM. PROCESS AJUSTEMENT ZERO Avec cette fonction vous pouvez démarrer automatiquement l'étalonnage du zéro. La valeur du zéro déterminée par le système de mesure est repris dans la fonction ZERO.
- Page 91 Proline Prosonic Flow 91 Description des fonctions 11.12 Groupe DONNEES COND. Description de fonctions DONNEES COND. MATERIAU TUYAU. Dans cette fonction on représente le matériau du tube. Il est déterminé par la sélection dans la fonction STANDARD CONDUIT. Si vous modifiez la valeur réglée, la standard de conduite est ramené...
- Page 92 Description des fonctions Proline Prosonic Flow 91 Description de fonctions DONNEES COND. EP. PAROI Dans cette fonction on représente l'épaisseur de paroi du tube. L'épaisseur de paroi doit être entrée. Entrée : Nombre à virgule fixe 0,1...max. 1000 mm (en fonction du diamètre nominal) Réglage usine :...
- Page 93 Proline Prosonic Flow 91 Description des fonctions 11.13 Groupe REVETEMENT Description de fonctions REVETEMENT MATERIAU REV. Dans cette fonction on représente le matériau de revêtement du tube. Le matériau du revêtement doit être indiqué si ce dernier est disponible. Sélection : PAS DE REVET.
- Page 94 Description des fonctions Proline Prosonic Flow 91 11.14 Groupe DONNEES FLUIDE Description de fonctions DONNEES FLUIDE LIQUIDE Dans cette fonction on sélectionne le liquide circulant dans le tube. Sélection : EAU DE MER EAU DISTILLEE AMMONIAQUE ALCOOL BENZENE BROMURE ETHANOL...
- Page 95 Proline Prosonic Flow 91 Description des fonctions Description de fonctions DONNEES FLUIDE VIT. SON LIQ. Dans cette fonction on représente la vitesse du son du liquide. Celle-ci est déterminée par les valeurs des fonctions LIQUIDE et TEMPERATURE. Si vous modifiez la valeur réglée, la fonction LIQUIDE est ramenée à...
- Page 96 Description des fonctions Proline Prosonic Flow 91 Description de fonctions DONNEES FLUIDE VIT. SON POSITIVE Dans cette fonction on indique la gamme de recherche supérieure pour la vitesse du son des liquides. Entrée : Nombre à virgule fixe 0 ...1000 m/s Réglage usine :...
- Page 97 Proline Prosonic Flow 91 Description des fonctions 11.15 Groupe DONNEES CAPT. Description de fonctions DONNEES CAPT. TYPE CAPTEUR Sélection : W-CL-05F-L-B W-CL-2F-M-B W-CL-1F-M-B W-CL-2F-L-B W-CL-1F-L-B Réglage usine : W-CL-2F-L-B CONFIG. CAPTEUR Dans cette fonction vous sélectionnez la configuration pour les capteurs ultrasoniques Clamp-On.
- Page 98 Description des fonctions Proline Prosonic Flow 91 Description de fonctions DONNEES CAPT. POSITION CAPT. Dans cette fonction est affichée la position des deux capteurs sur le rail. Affichage Combinaisons de nombres à 4 chiffres Remarque! Cette fonction est seulement disponible si le nombre de traverses est égal à 2 ou 4 (voir fonction CONFIG.
- Page 99 Proline Prosonic Flow 91 Description des fonctions 11.16 Groupe DONNEES ETALONN. Description de fonctions DONNEES ETALONN. FACTEUR D’ETAL. Dans cette fonction on peut interroger le facteur d'étalonnage actuellement utilisé. Affichage: Nombre à virgule flottante à 5 digits (typique 1,000) ZERO Dans cette fonction on peut interroger la correction du point d'étalonnage actuellement...
- Page 100 Description des fonctions Proline Prosonic Flow 91 11.17 Groupe PARAM. SYSTEME Description de fonctions PARAM. SYSTEME SENS INSTAL. Dans cette fonction on peut modifier le signe de la grandeur de débit. CAPTEUR Sélection : POSITIF (débit dans le sens de la flèche) NEGATIF (débit dans le sens contraire de la flèche)
- Page 101 Proline Prosonic Flow 91 Description des fonctions Description de fonctions PARAM. SYSTEME MODE MESURE Sortie impulsions (suite) STANDARD Seules les parts de débit du sens d'écoulement positif sont affichées. Les parts négatives ne sont pas prises en compte. SYMETRIE La valeur absolue des parts de débit positives et négatives est prise en compte.
- Page 102 Description des fonctions Proline Prosonic Flow 91 Description de fonctions PARAM. SYSTEME BLOCAGE MESURE Dans cette fonction on peut interrompre l'exploitation de grandeurs de mesure. Ceci peut être judicieux pour les process de nettoyage d'une conduite. L'amortissement du système agit sur toutes les fonctions et sorties de l'appareil .
- Page 103 Proline Prosonic Flow 91 Description des fonctions 11.18 Groupe SUPERVISION Description de fonctions SUPERVISION MODE DEFAUT Dans le cas d'une alarme il est judicieux, pour des raisons de sécurité, que le traitement du signal par l'appareil de mesure atteigne un état défini au préalable. Le réglage sélec- tionné...
- Page 104 Description des fonctions Proline Prosonic Flow 91 Description de fonctions SUPERVISION TEMPORISAT. Dans cette fonction on entre la plage de temps dans laquelle les critères pour une erreur ALARM doivent être remplis en permanence avant que ne soit généré un message info ou défaut.
- Page 105 Proline Prosonic Flow 91 Description des fonctions 11.19 Groupe SIMULAT. SYSTEME Description de fonctions SIMULAT. SYSTEME SIM. MODE DEFAUT Dans cette fonction on peut appliquer à toutes les sorties et aux compteurs totalisateurs leur comportement en cas de défaut afin de vérifier leur bon fonctionnement.
- Page 106 Description des fonctions Proline Prosonic Flow 91 11.20 Groupe VERSION CAPTEUR Description de fonctions VERSION CAPTEUR NUMERO DE SERIE Affichage du numéro de série du système de mesure. 11.21 Groupe VERSION AMPLI Description de fonctions VERSION AMPLI REVI. SOFT Affichage du numéro de révision du software de la platine d'électronique.
- Page 107 Proline Prosonic Flow 91 Description des fonctions 11.22 Réglages usine 11.22.1 Unités SI Paramètre Réglage usine Diamètre nominal 80 [mm] Débit de fuite (v ≈ 0,04 m/s) 12 [l/min] Fin d'échelle (v ≈ 2,5 m/s) 750 [l/min] Valeur impulsion 5,0 [l] Unité...
- Page 108 Description des fonctions Proline Prosonic Flow 91 Endress+Hauser...
- Page 109 Eléments ....... . 28, 69 ToF Tool - Fieldtool Package (Endress+Hauser)..31 Eléments de commande et d'affichage .
- Page 110 Proline Prosonic Flow 91 Index DONNEES ETALONN......99 MODE DEFAUT....... 103 DONNEES FLUIDE .
