Alimentation et réseau

Source d'alimentation

Le régulateur Prolon M2000 est alimenté par une source d'alimentation 24 VAC raccordée en utilisant le bornier "COM"
et le bornier "24 VAC" (voir figure 16). Le neutre pour toutes les entrées et sorties est le même que celui de la source
d'alimentation (exception : quand la sortie est en mode passif, le neutre de cette sortie ne correspondra pas à celui de la
source d'alimentation). Toutes les sources d'alimentation des sorties proviennent de la source d'alimentation du régula-
teur.
Communication réseau
Le régulateur Prolon M2000 FlexIO fonctionne de manière autonome ou en réseau. Lorsqu'en réseau, il peut recevoir
l'état d'occupation, la température extérieure et celle de l'alimentation. Les raccordements réseau sont effectués à l'aide
des borniers NET localisés sur le régulateur M2000 (voir figure 17).
REV.7.3.1 / PL-HRDW-FLX-M2000-FR

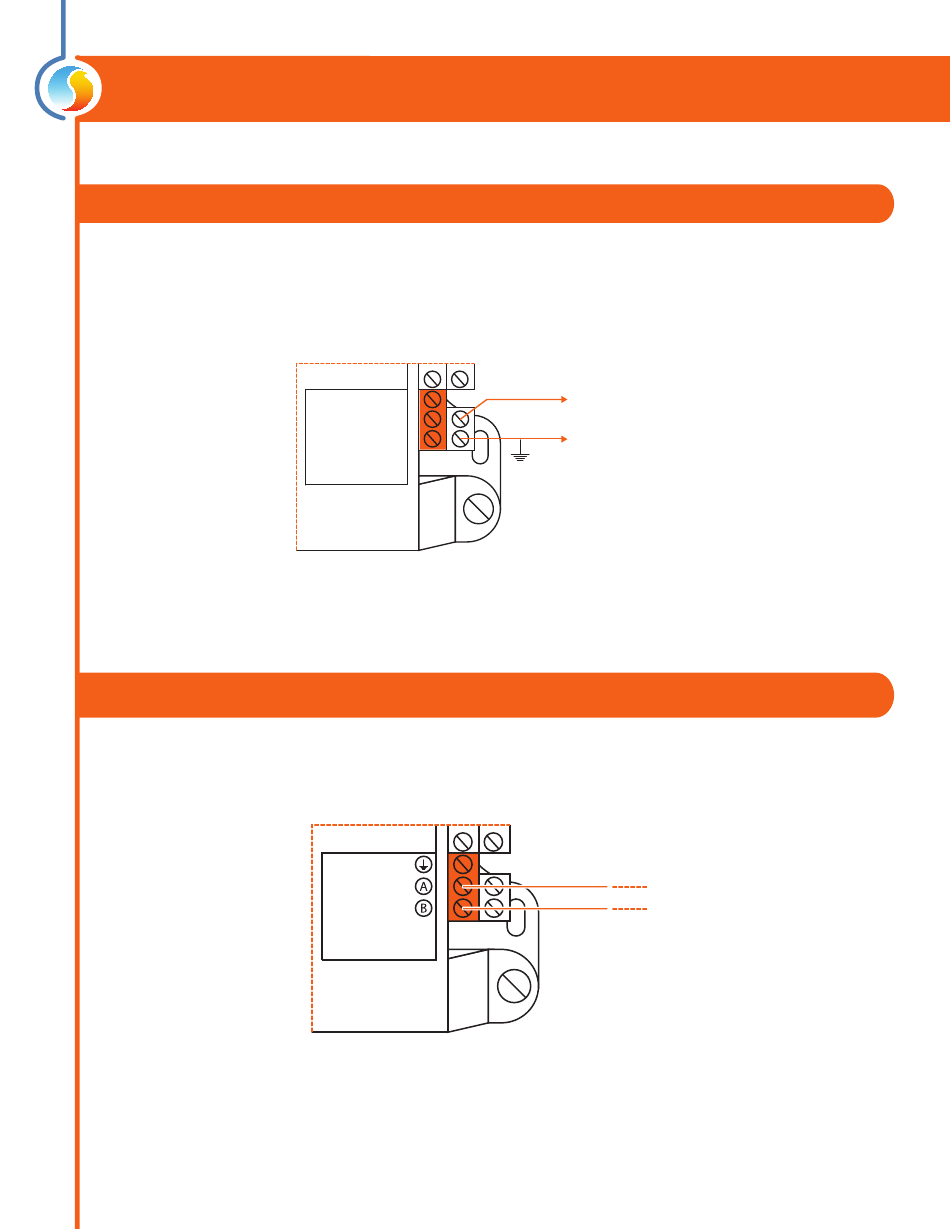

Figure 16 - Raccordement de la source d'alimentation 24 VAC
