Alimentation et réseau

Source d'alimentation

Le régulateur PL-C1050 HP est conçu pour être alimenté par la source d'alimentation 24VAC de la thermopompe qu'il
contrôle. Ainsi la borne 24V se raccorde à la borne « R » de la thermopompe, et le neutre (COM) à la borne « C ». De ce fait,
toutes les sorties du régulateur Prolon partagent ce neutre et commutent le même 24VAC que la source d'alimentation.
Communication réseau
Le PL-C1050-HP est un régulateur maître conçu pour fonctionner avec des régulateurs de zones Prolon. Lorsqu'ils sont
en réseau, la communication s'effectue en temps réel avec les autres régulateurs. Le protocole de communication par
défaut est Modbus RTU sur RS485. L'adressage s'effectue à l'aide des interrupteurs d'adressage localisés sur la carte élec-
tronique du PL-C1050 (voir figure 3). Les raccordements réseau sont effectués à l'aide du bornier NET localisé sur le régu-
lateur PL-C1050.
REV. 7.3.2 / PL-HRDW-HP-C1050-C/F-FR
DO1
24VAC

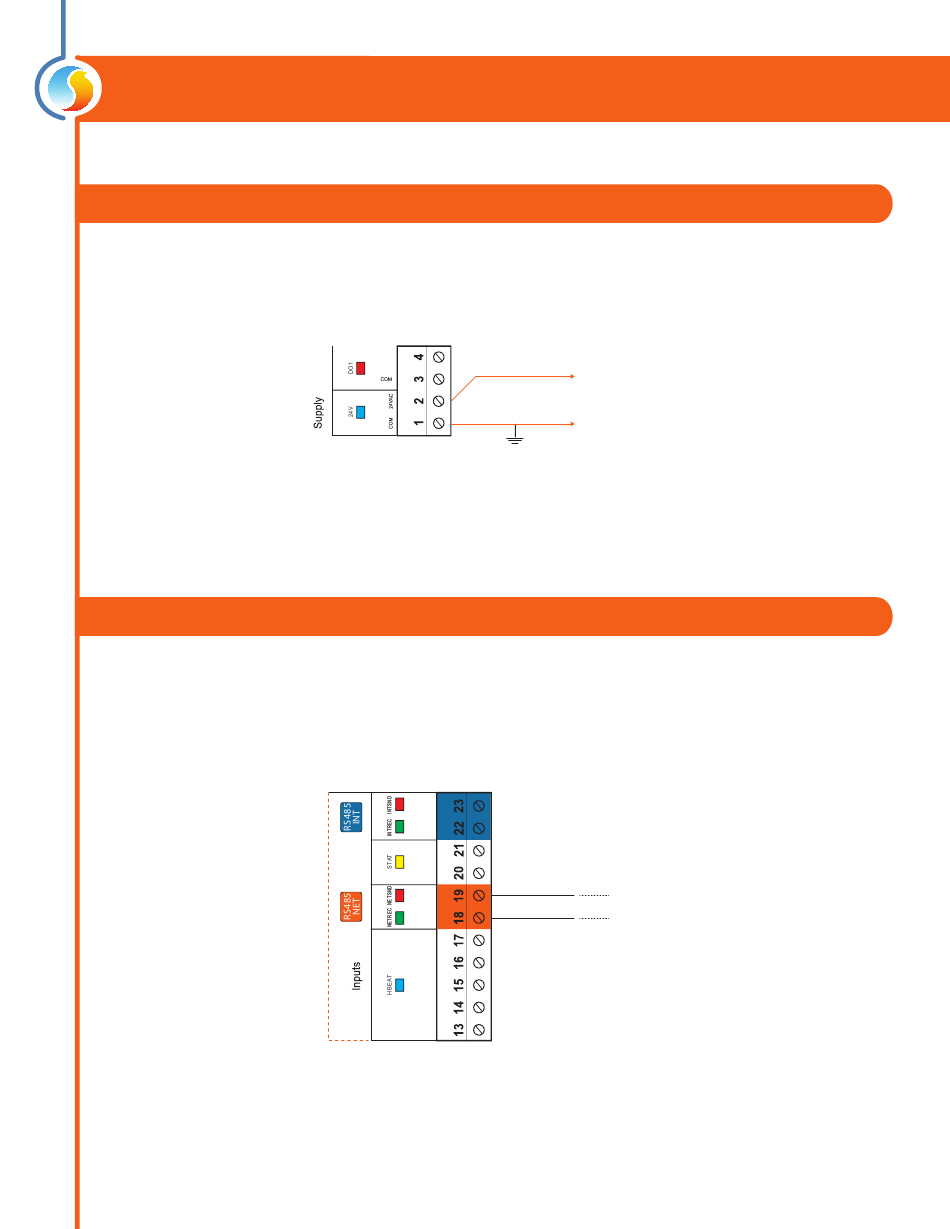

Figure 12 - Raccordement de l'alimentation 24VAC

+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1
Figure 13 - Raccordement au réseau
(R)
Vers borniers de l'unité
(C)
A
Vers le réseau
des zones
B
