Principe de détection
6

Principe de fonctionnement

Capteur de conductivité
Le capteur de conductivité détecte les liquides conducteurs (eau / "Off") et les liquides non conducteurs
(air ou huile / "On") entre l' é lectrode et le capteur à flotteur.
Nom
Capteur de conductivité

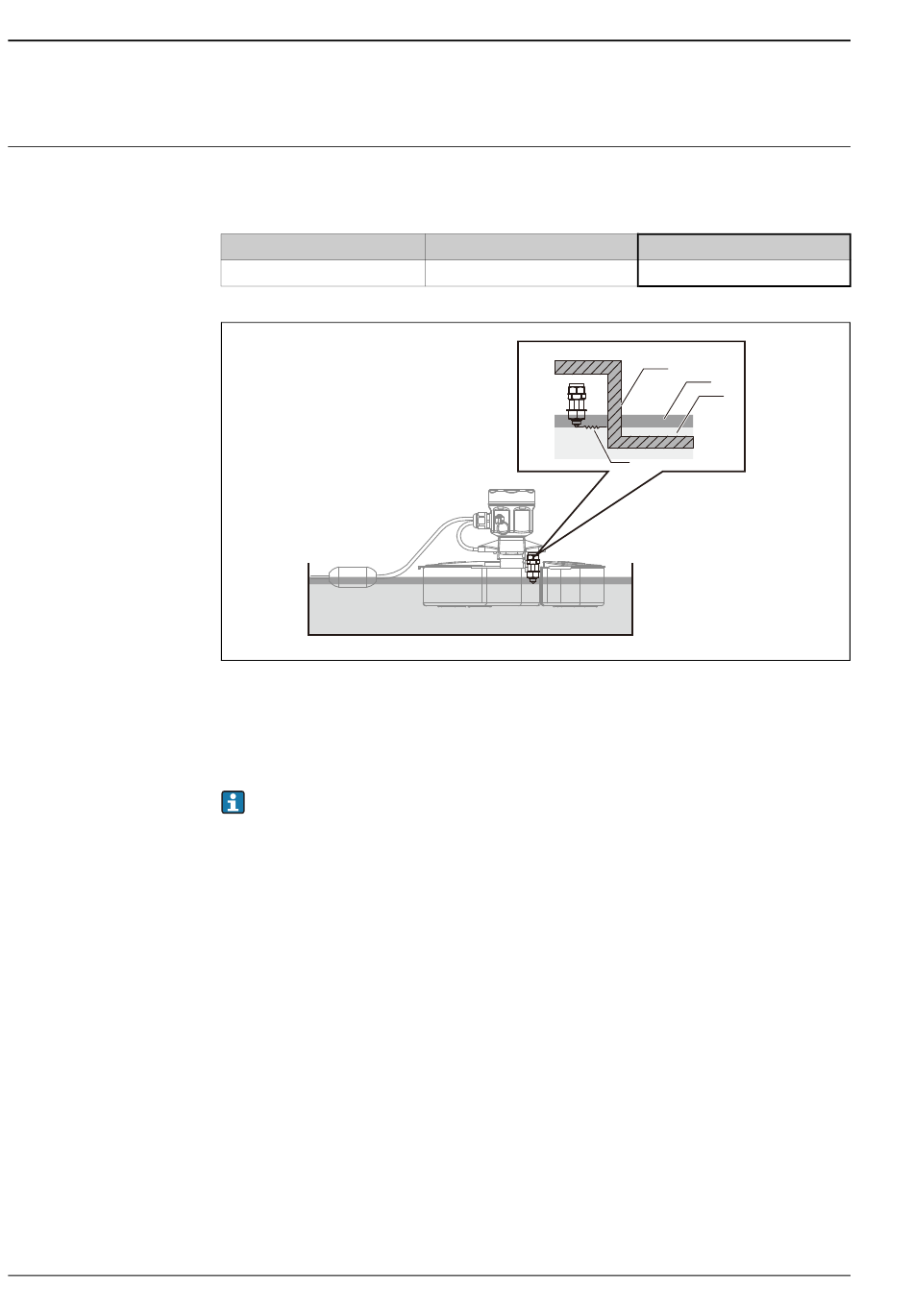

Figure 3: Principe des capteurs
A Capteur de conductivité
1. Partie métallique du corps de flotteur
2. Mesure de conductivité
3. Huile
4. Eau
Pour la spécification haute température, le NAR300 doit être utilisé uniquement dans les appli-
cations, au sein desquelles le puits de drainage contient de l' e au en permanence.
Détection dans le puits rempli d'eau
1. Le capteur de conductivité surveille continuellement la conductivité entre la sonde et le corps de
flotteur.
2. Lorsque le capteur de conductivité détecte de l' e au, la condition est considérée comme étant nor-
male.
3. Lorsqu' u ne couche d' h uile se forme sur l' e au, la conductivité entre la sonde et le corps de flotteur
diminue et l' é tat d' a larme de la sonde conductive est activé (' O N' ) .
Eau
OFF
A
1
2
Huile
ON
3
4
