Autres Modes D'activation Des Sirènes - Bentel Security NEKA Instructions D'installation

Mode normal lorsque la sirène n'est pas le dernier appareil sur la ligne de protection contre les
altérations
Si la sirène n'est pas le dernier dispositif sur la ligne de protection, la position du jumper doit être comme indiqué sur la figure 7, et
les bornes AS et ASG de la sirène doivent être connectées en série à la ligne de protection contre les altérations : Les bornes
ASG et AS de la sirène sont normalement connectées, et déconnectées pour la protection contre les altérations de la sirène. La
borne FT doit être connectée uniquement pour les sirènes NEKA-F/NEKA-FS.

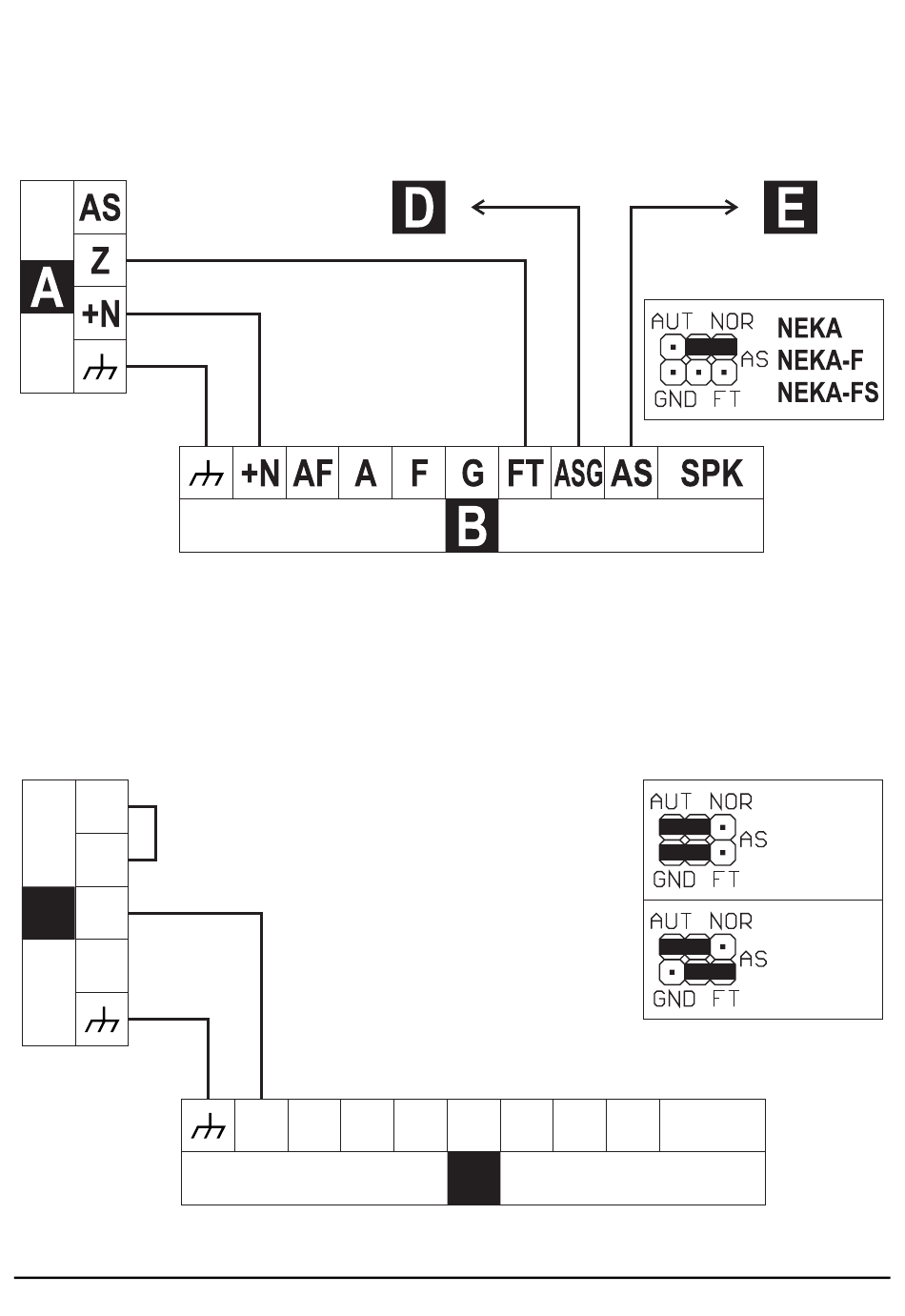

Figure 7 – Mode normal lorsque la sirène n'est pas le dernier appareil sur la ligne de protection contre les altérations : A) Pan-
neau de contrôle ; B) sirène ; D) vers le dispositif précédent sur la ligne de protection contre les altérations ; E) vers
le dispositif suivant sur la ligne de protection contre les altérations.
Autres modes d'activation des sirènes
Si le panneau de commande ne dispose pas d'une borne lorsque la tension de 13,8 V est présente en veille et qu'aucune tension
n'est en alarme, il est possible de simuler une tension à l'aide des contacts à tension libre du relais d'alarme, comme indiqué sur
la figure 8.
