1. Interrupteur d'éclairage
2. Interrupteur de circuit
hydraulique grand débit
(modèles TC uniquement)
3. Avertisseur sonore
(modèles TC uniquement)
4. Compte-tours
5. Compteur horaire
6. Indicateur de vitesse
7. Thermomètre et témoin de
liquide de refroidissement
Compteur horaire
Le compteur horaire indique le nombre total d'heures de
fonctionnement de la machine. Le compteur horaire (Figure
8) se déclenche chaque fois que le contact est établi ou quand
le moteur tourne.
Commutateur de limitation de vitesse
Amenez le commutateur de limitation de vitesse (Figure 8)
en position basse vitesse et enlevez la clé. Le commutateur
limite le régime moteur à 2 200 tr/min lorsque la machine
est en troisième dans la gamme haute, ce qui limite la vitesse
de pointe à 21 km/h.
Interrupteur d'éclairage
Appuyez sur l'interrupteur d'éclairage (Figure 8) pour allumer
ou éteindre les phares.
Témoin de pression d'huile
Le témoin de pression d'huile (Figure 8) s'allume quand la
pression de l'huile moteur descend en dessous d'un niveau de
sécurité pendant la marche du moteur. Si le témoin clignote
ou reste allumé, arrêtez le véhicule, coupez le moteur et
vérifiez le niveau d'huile. Si, après avoir fait l'appoint, le
témoin reste allumé une fois le moteur remis en marche,

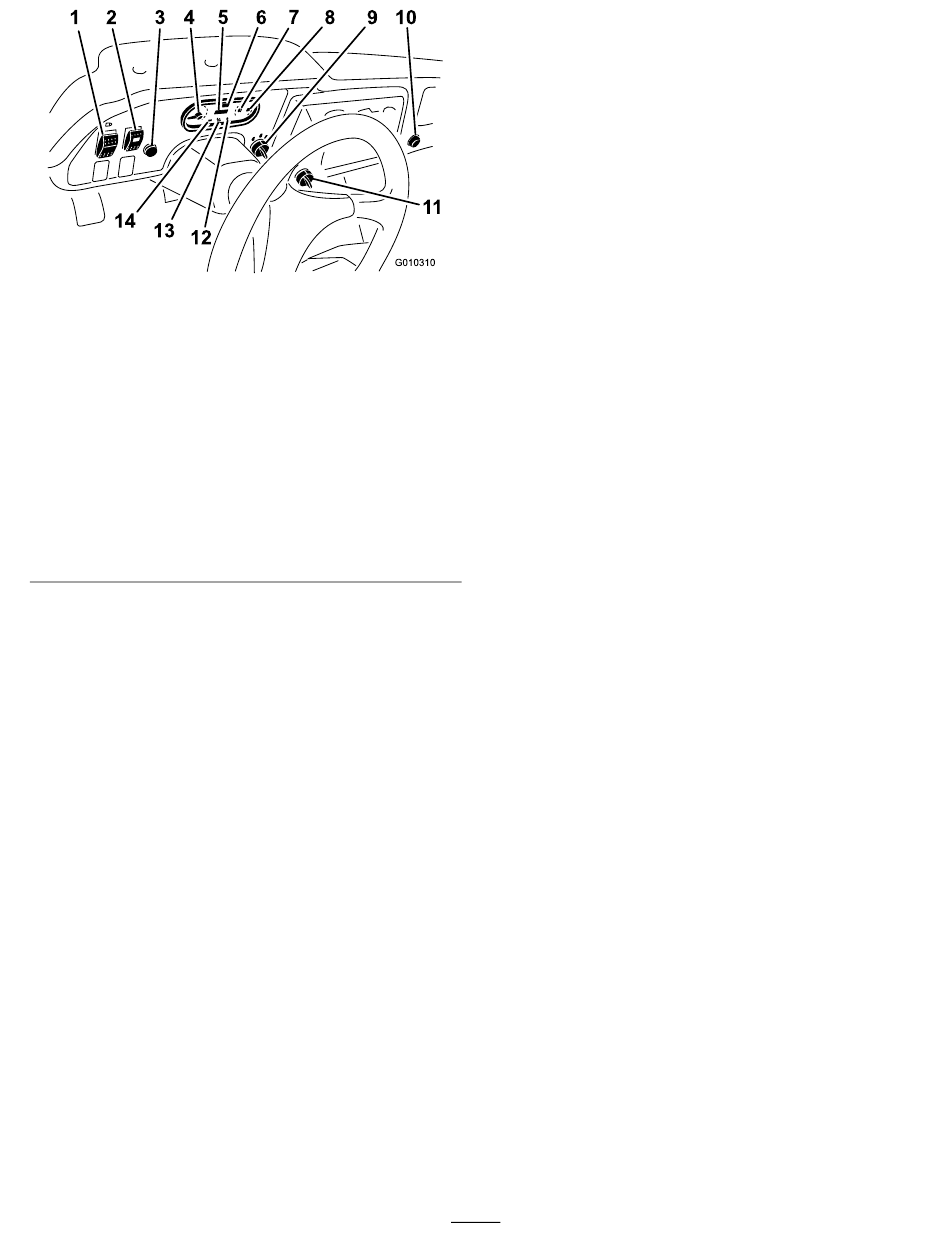

Figure 8
8. Jauge de carburant
9. Commutateur d'allumage
10. Prise de courant
11. Commutateur de
neutralisation de la 3ème
en gamme haute
12. Témoin de pression d'huile
13. Témoin de préchauffage
14. Témoin de charge
coupez immédiatement le moteur et demandez conseil au
concessionnaire Toro le plus proche.
Vérifiez le fonctionnement des témoins comme suit :
1. Serrez le frein de stationnement.
2. Tournez la clé de contact en position Contact
/Préchauffage, mais ne mettez pas le moteur en
marche.
Remarque: Le témoin de pression d'huile doit
s'allumer en rouge. S'il ne s'allume pas, soit une
ampoule est grillée, soit le système est défectueux et il
faut le réparer.
Remarque: Si le moteur vient de tourner, il peut
s'écouler 1 à 2 minutes avant que le témoin s'allume.
Thermomètre et témoin de liquide de
refroidissement
Il indique la température du liquide de refroidissement
dans le moteur. Il ne fonctionne que lorsque le contact est
établi (Figure 8). Le témoin clignote en rouge si le moteur
surchauffe.
Témoin de charge
Il s'allume quand la batterie est déchargée. Si le témoin
s'allume en cours d'utilisation, arrêtez la machine, coupez le
moteur et recherchez les causes possibles, par exemple la
courroie d'alternateur (Figure 8).
Important: Si la courroie d'alternateur est détendue ou
cassée, n'utilisez pas la machine avant de l'avoir réglée
ou réparée. Le moteur pourrait être endommagé dans
le cas contraire.
Vérifiez le fonctionnement des témoins comme suit :
Serrez le frein de stationnement.
Tournez la clé de contact en position Contact
/Préchauffage, mais ne mettez pas le moteur en marche.
Les témoins de liquide de refroidissement, de charge et
de pression d'huile doivent s'allumer. Si un témoin ne
s'allume pas, soit une ampoule est grillée, soit le système
est défectueux et il faut le réparer.
Jauge de carburant
La jauge de carburant indique la quantité de carburant dans le
réservoir. Elle ne fonctionne que lorsque le clé de contact est
en position Contact établi (Figure 8). Lorsqu'elle est allumée
en rouge, cela signifie que le niveau de carburant est bas et
lorsqu'elle clignote en rouge, le réservoir de carburant est
pratiquement vide.
Interrupteur de circuit hydraulique
grand débit (modèles TC uniquement)
Actionnez l'interrupteur pour activer le circuit hydraulique
grand débit (Figure 8).
19
