CAHIER TECHNIQUE
SYSTÈME
1
INTRODUCTION
1
Avantages du système AUTOSUN 2
n
2
Présentation du système AUTOSUN 2
n
3
Principe de fonctionnement
n
4

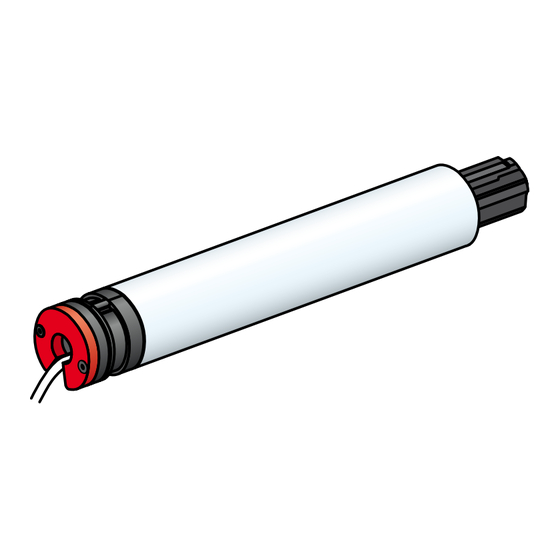

Fonctions du moteur T3.5 EHz DC
n
5
Consignes pour l'autonomie du système
n
2
INSTALLATION
1
Préconisations pour l'installation du panneau solaire et de la batterie
n
2
Installation du panneau solaire
n
3
Installation de la batterie
n
4
Installation du moteur T3.5 EHz DC
n
5
Programmation du système AUTOSUN2
n
6
Enregistrement / commande de la position intermédiaire
n
7
Modification des positions de fins de course et du sens de rotation
n
8
Annulation de la programmation
n
EN ANNEXE
5136882A - MOTEUR T3.5 EHz DC
5139459A - PANNEAU SOLAIRE ADHESIF
5139467A - FAISCEAU MOTEUR
5136806A - BATTERIE NUE
5139158A - BATTERIE COQUE
5144624A - BATTERIE COQUE ALU (quart de rond)
5148485A - ADHESIF BATTERIE
5137581A
page 2
page 2
page 5
page 5
page 6
page 7
page 10
page 12
page 18
page 20
page 23
page 23
page 24

Publicité

Table des Matières
loading

Manuels Connexes pour Simu Autosun 2

Sommaire des Matières pour Simu Autosun 2

  • Page 1 CAHIER TECHNIQUE 5137581A SYSTÈME INTRODUCTION Avantages du système AUTOSUN 2 page 2 Présentation du système AUTOSUN 2 page 2 Principe de fonctionnement page 5 Fonctions du moteur T3.5 EHz DC page 5 page 6 Consignes pour l’autonomie du système INSTALLATION Préconisations pour l’installation du panneau solaire et de la batterie...

  • Page 2: Avantages Du Système Autosun

    - Solution radio compatible avec toute la gamme d’émetteurs radio SIMU-Hz fonctionnels et séquentiels. 2 n PRÉSENTATION DU SYSTÈME AUTOSUN 2 Le système AUTOSUN 2 est un système complet solaire pour la motorisation de volets roulants de façade ou de toit. Il est composé de : ...

  • Page 3: Moteurs Autosun

    GARANTIE MOTEURS AUTOSUN 2  DÉSIGNATION COUPLE VITESSE PUISSANCE INTENSITÉ POIDS RÉFÉRENCE x100 2009080 2009083 2009086 T3.5 EHZ 3/23 12V 3 Nm 23 tr/min. 17 W 1,4 A 433 mm 457 mm 470 mm 0,77 kg 2009081 2009084 2009087 T3.5 EHZ 6/18 12V 6 Nm 18 tr/min.
  • Page 4 AUTOSUN 2 Faisceau batterie : permet de remplacer la batterie AUTOSUN 1 par une batterie 9020639 AUTOSUN 2 en gardant le moteur et le panneau solaire AUTOSUN 1 KIT : Moteur / Batterie coque / Panneau solaire ...

  • Page 5: Principe De Fonctionnement

     Le moteur utilise l’énergie stockée dans la batterie pour manoeuvrer le volet.  Il est piloté par une commande radio fonctionnelle SIMU-Hz (murale ou mobile) 4 n FONCTIONS DU MOTEUR T3.5 EHz DC • Fonction SOFT START/ SOFT STOP - Le moteur ralentira en arrivant en fin de course haute / basse.

  • Page 6: Consignes Pour L'autonomie Du Système

    10 Nm en cas d’orientation au Nord du panneau solaire. Pour les années avec un ensoleillement exception- nellement faible, se servir du chargeur pour recharger la batterie du système Autosun 2. Ces préconisations sont données à titre indicatif et varient en fonction des caractéristiques de chaque installation, notamment : paramètres régionaux (brouillard localement fréquent, régions neigeuses…), frottements, conditions d’instal-...

  • Page 7: Préconisations Pour L'installation Du Panneau Solaire Et De La Batterie

    - La batterie doit être abritée de la pluie (IPX4) et du soleil (UV)*, (*batterie nue uniquement). - SIMU recommande de placer les connecteurs entre la joue et la flasque, et de fixer les câbles à l’intérieur du coffre du volet roulant. Les câbles et les connecteurs doivent être protégés de l’enroulement du volet roulant.

  • Page 8: Orientation Du Panneau Solaire

    ORIENTATION DU PANNEAU SOLAIRE - Le système est conçu pour fonctionner dans toutes les orientations avec une exposition correcte au soleil - Pour le moteur 10 Nm, avec une orientation nord, limiter l’usage à 1 cycle/jour ou veillez à le déporter avec le kit (rallonge et support).
  • Page 9 COFFRE RÉNOVATION - coffre et coulisses dans la baie, enroulement extérieur batterie panneau solaire batterie nue batterie coque batterie panneau solaire panneau solaire batterie coque S'assurer que l'installation permet d'accéder à la batterie COFFRE RÉNOVATION - coffre et coulisses dans la baie, enroulement intérieur batterie nue panneau solaire panneau solaire...

  • Page 10: Installation Du Panneau Solaire

    2 n INSTALLATION DU PANNEAU SOLAIRE Veiller à ne pas blesser les câbles lors de l’installation. Ebavurer tous les perçages. Ne pas apposer, sur le panneau solaire, de produit pouvant filtrer les rayons du soleil (ex.: peinture…). Attention, les câbles et les connecteurs doivent être protégés de l’enroulement du volet roulant. - Le panneau solaire doit toujours être positionné...

  • Page 11: Fixation Du Panneau Solaire Par Adhesif

    Ø 4 Ø 4 FIXATION DU PANNEAU SOLAIRE PAR ADHESIF Perçage du coffre et de la console (ATTENTION, ne pas percer le panneau) Utiliser un solvant à base de mélange d’alcool isopropylique et d’eau (50/50) ou un solvant à base d’heptane. Les surfaces de collage doivent être sèches et propres.

  • Page 12: Installation De La Batterie

    3 n INSTALLATION DE LA BATTERIE RECOMMANDATIONS : - Charger obligatoirement la batterie avant utilisation - Ne pas charger au dessus de 70°C. Ne jamais laisser la batterie déchargée. N’utiliser aucun autre chargeur que celui prévu spécifiquement pour utilisation avec l’appareil. Respecter les polarités plus(+) et moins (–) de la batterie et de l’appareil. Ne pas provoquer de court-circuit aux bornes de la batterie, risque de brûlure et d’explosion.

  • Page 13: Fixation De La Batterie Coque Par Vissage/Rivetage

    CHARGE DE LA BATTERIE (COQUE OU NUE) Rouge : Batterie en charge Vert : Batterie chargée Réf. 9020638 >> >> >> 210 min. Max. Fil noir Fil rouge FIXATION DE LA BATTERIE COQUE PAR VISSAGE/RIVETAGE => Ø4,8 mm (Acier) => Ø 5 mm max. Ø...
  • Page 14 9020637 : Mini 25 mm Ø10 ACCUEIL...
  • Page 15   0,8 Nm max 0,6 Nm mini >>>    ACCUEIL...

  • Page 16: Fixation De La Batterie Coque Par Collage

    FIXATION DE LA BATTERIE COQUE PAR COLLAGE - Les surfaces de collage doivent être sèches et propres. - La température ambiante lors du collage doit être comprise entre 20°C et 38°C. - Pour le collage : nous recommandons aux utilisateurs de réaliser des essais industriels dans les conditions exactes de l’application envisagée et de s’assurer que notre produit satisfait à...

  • Page 17: Fixation De La Batterie Nue

    FIXATION DE LA BATTERIE NUE NO OK 6 mini 6 mini >> >> >> >> Ø4,8 Ø4,8x10 >>> >>> ACCUEIL...

  • Page 18: Installation Du Moteur T3.5 Ehz Dc

    1,60 4 n INSTALLATION DU MOTEUR T3.5 EHz DC 2,40 2,70 - Le câble du moteur n’est pas démontable. S’il est endommagé, retourner la motorisation au SAV. HAUTEUR DE TABLIER POIDS DU TABLIER (kg) - Respecter une distance minimum de 20 cm entre deux moteurs T3.5 EHz DC. ZF45 moteurs : 3Nm 10Nm...

  • Page 19: Montage

    CONNEXION DU SYSTÈME AUTOSUN 2 Ne pas réaliser les connexions à ce stade. SIMU recommande de placer les connecteurs entre la console et la plaque, et de fixer les câbles à l’intérieur du coffre du volet roulant. Les câbles et les connecteurs doivent être protégés du mouvement du volet roulant.

  • Page 20: Programmation Du Système Autosun

    5 n PROGRAMMATION DU SYSTÈME AUTOSUN 2 5.1 - ÉMETTEURS COMPATIBLES : Émetteurs muraux Hz : 1 et 5 canaux / Memory Hz  Émetteurs mobiles Hz : 1 et 5 canaux  Émetteurs mobiles Hz : COLOR Multi 16 canaux / ...
  • Page 21 Réglage des fins de course 5.2.3 - Le réglage des fins de course du moteur T3.5 EHz DC s’effectue de 4 façons différentes (, , ou ) en fonction des  paramètres suivants : présence ou absence de butées sur la lame finale, liaison souple ou rigide* entre l’axe d’enroulement et le tablier.

  • Page 22: Programmation Du Premier Point De Commande (Individuel)

    Si vous souhaitez programmer un autre émetteur que celui utilisé jusqu’à présent comme point de commande du moteur : - couper l’alimentation du moteur (2 secondes minimum). - reprendre l’opération 5.2.1* avec un nouvel émetteur avant de passer au chapitre § 5.3. * A la mise sous tension le moteur effectue une courte rotation dans un sens puis dans l’autre, ce qui indique que les fins de course sont déjà...

  • Page 23: Enregistrement / Commande De La Position Intermédiaire

    - Si votre nouveau point de commande est une commande de groupe : répéter les opérations 5.5.1 et 5.5.2 pour chaque moteur du groupe. - Si votre nouveau point de commande est une commande générale : répéter les opérations 5.5.1 et 5.5.2 pour chaque moteur de l’installation.

  • Page 24: Annulation De La Programmation

    Modification de la position de fin de course BASSE (montages uniquement) : 7.2 -   > 2 s 1- Positionner le moteur sur le point d’arrêt bas réglé en § 5.2.3 à l’aide de la touche “Descente”. 2- Appuyer simultanément sur les touches “Montée” et “Descente” pendant 5 secondes. Le moteur effectue une rotation de 0,5 seconde dans un sens puis dans l’autre.
  • Page 25 - Annulation de la programmation et retour à la configuration d’origine (depuis l’émetteur 8.6.1 de commande individuelle ou depuis un nouvel émetteur) : Appuyer plus de 7 secondes sur la touche « PROG » >> >> de l’émetteur. Maintenir l’appui jusqu’à ce que le moteur effectue une première rotation de 0,5 PROG >...
  • Page 26 EN ANNEXE 5136882A - MOTEUR T3.5 EHz DC 5136806A - BATTERIE NUE 5139459A - PANNEAU SOLAIRE ADHESIF 5139158A - BATTERIE COQUE 5139467A - FAISCEAU MOTEUR 5144624A - BATTERIE COQUE ALU (quart de rond) 5148485A - ADHESIF BATTERIE ACCUEIL...
  • Page 27 ACCUEIL...
  • Page 28 SIMU Rendez-vous sur www.simu.com ZONE INDUSTRIELLE LES GIRANAUX 70100 ARC-LÈS-GRAY FRANCE PROshop E-catalogue Notices Vidéos Conseils Tel. +33 3 84 64 75 00 service@simu.com ANNÉES MARQUE INVENTEUR DE NOS CLIENTS DE 20 MILLIONS DE MOTEURS DU MOTEUR RECOMMANDENT D’EXPÉRIENCE FRANÇAISE...
