SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090

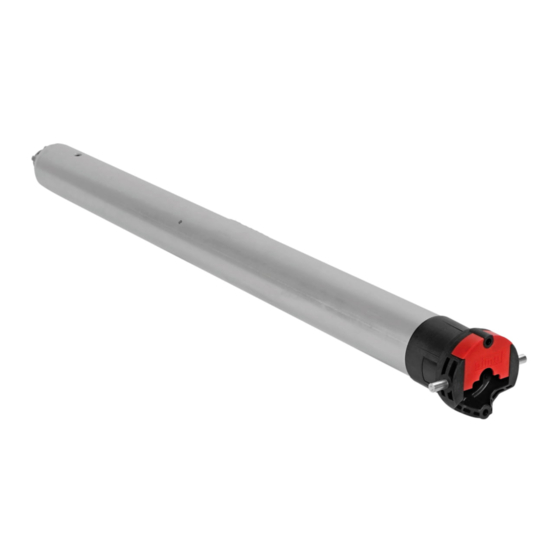

Cette notice s'applique à toutes les motorisations T3.5Hz02/T5Hz02/T6Hz02 dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application: Les motorisations T3.5Hz02/T5Hz02/T6Hz02 sont conçues pour tous types de volets roulants, de stores
d'extérieur sans cassette. L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation
du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise en service comme notamment la norme sur les
volets roulants EN13659, et les stores d'extérieur EN 13561.
Responsabilité: Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans cette
notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être installée
par un professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et à la réglementation
applicable dans le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-dessus est interdite.
Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes de sécurité, toute
responsabilité et garantie de SIMU. L'installateur doit informer ses clients des conditions d'utilisation et de maintenance de la motorisation
et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint Consignes de sécurité, après
l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la
motorisation et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations
complémentaires, consulter un interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant l'installation
de la motorisation.
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- T5Hz02 : Le câble du moteur T5Hz02 est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du câble au
moteur doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La continuité de terre
doit être assurée.
- T3.5Hz02 - T6Hz02 : Le câble du moteur T3.5Hz02 - T6Hz02 n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations:
- Respecter une distance minimum de 0,2 m entre deux moteurs Hz02.
- Respecter une distance minimum de 0,3 m entre un moteur Hz02 et un émetteur Hz.
- L'utilisation d'un appareil radio utilisant la même fréquence (433,42MHz) peut dégrader les performances de ce produit (ex.: casque radio Hi-Fi).

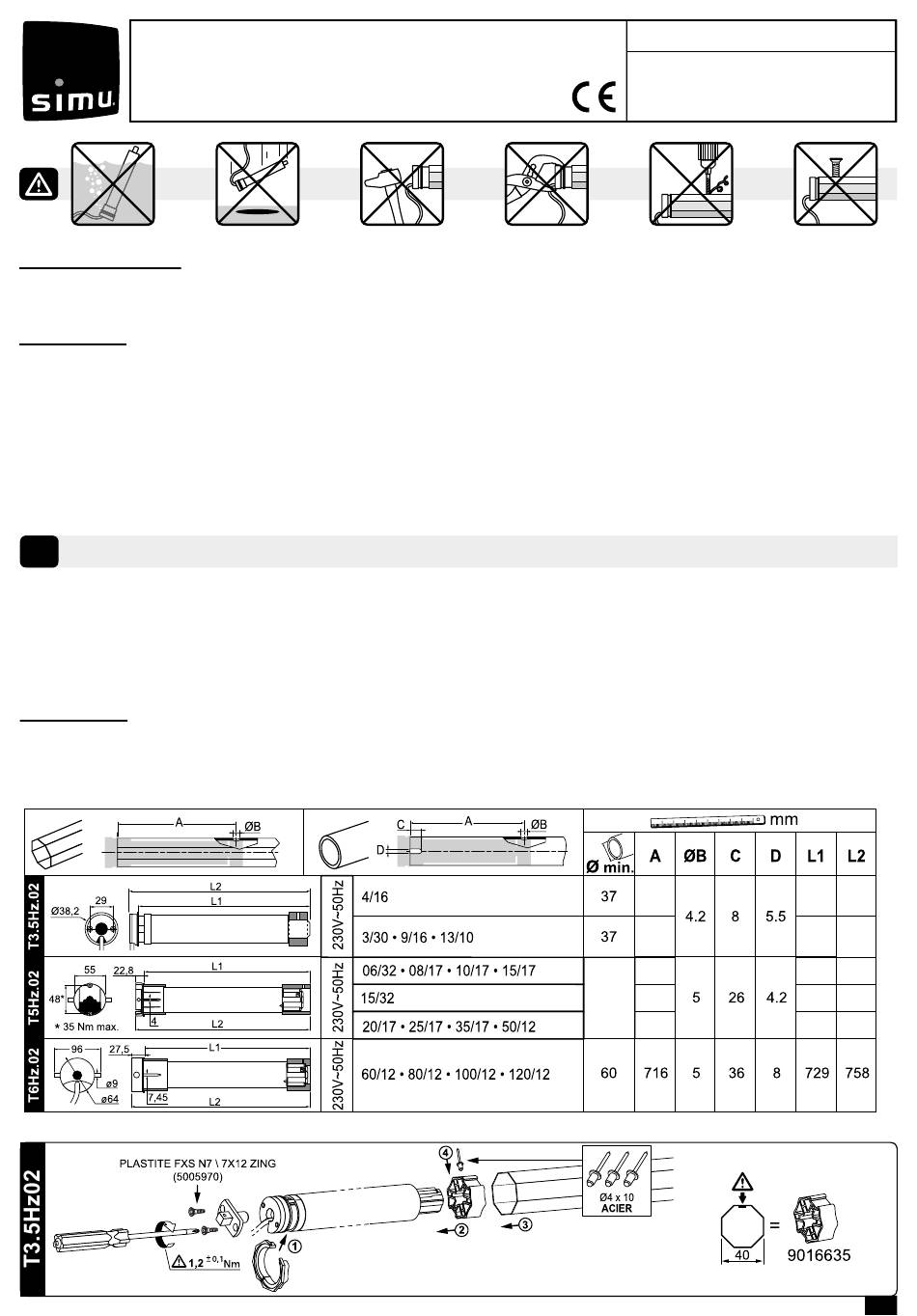

- Perçage du tube :
- Montage :
T3.5Hz02/T5Hz02/T6Hz02
(230V~50Hz)
5010945L
FR- NOTICE ORIGINALE
437
472
583
47
653
657
460 475
495 510
596
619
666
689
670
693
FR
1/5
