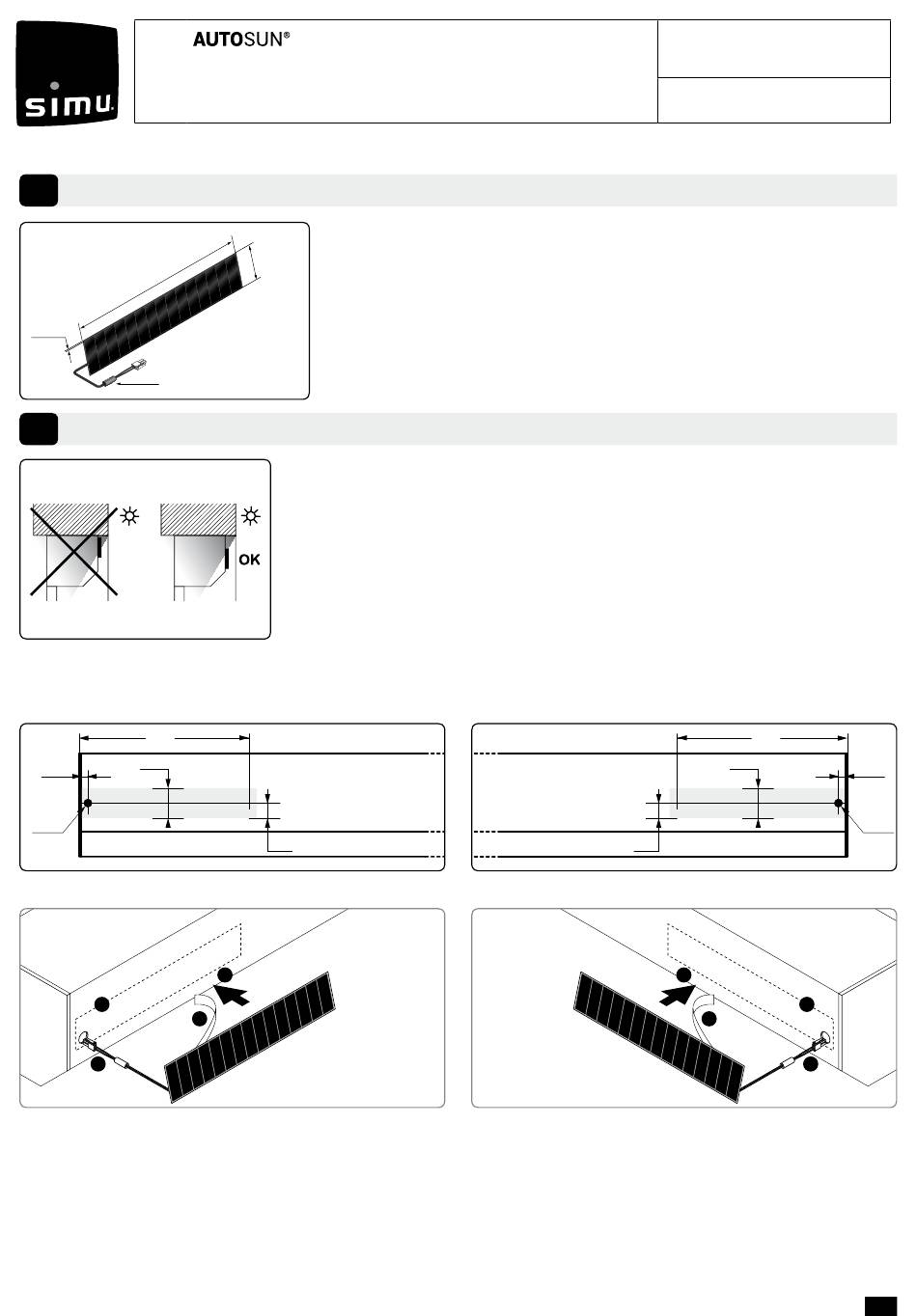

Simu AUTOSUN 2 Mode D'emploi

FR-
S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
1
Présentation
m
0 m
4 7
6 mm
Mousse de protection
2
Fixation du panneau par collage
2.1- Perçage du coffre et de la console (ATTENTION : ne pas percer le panneau) :
Perçage pour panneau situé à gauche du coffre :
470
60
11
Ø16
2.2- Fixation du panneau
1
2
1- Nettoyer au solvant et essuyer les surfaces de collage :
Préconisations :
- Utiliser un solvant à base de mélange d'alcool isopropylique et d'eau (50/50) ou un solvant à base d'heptane.
- Respecter les consignes de sécurité relatives à la manipulation des solvants.
- La température ambiante lors du collage doit être comprise entre 20°C et 38°C.
- Les surfaces de collage doivent être sèches et propres.
2- Passer les fils du panneau à l'intérieur du coffre (trou Ø16) avec la mousse de protection.
3- Enlever le papier de protection de l'adhésif.
4- Appliquer le panneau sur le coffre avec une pression uniforme.
2
PANNEAU SOLAIRE
pour volets roulants et stores
réf. 9020626-9020627
En transformant l'énergie solaire en énergie électrique, le panneau solaire permet
la charge de la batterie du système AUTOSUN 2.
m m
6 0
Caractéristiques techniques :
- Intensité délivrée par le panneau (Isc) : 196 mA +/- 10%
- Tension délivrée par le panneau (Uoc) : 21V +/- 10%
- Puissance: 3,2W
- Le panneau solaire doit toujours être positionné sur le coffre du volet
roulant de manière à être exposé le plus possible au rayonnement du soleil.
- Veillez à ne pas blesser les câbles lors de l'installation. Ebavurer tous les perçages.
- Ne pas apposer sur le panneau solaire de produit pouvant filtrer les rayons
du soleil (ex.: peinture...).
- Maintenir les cellules photovoltaïques propres en les nettoyant à l'eau claire, à
l'aide d'un chiffon doux afin de ne pas les rayer (1 fois par mois).
- Par temps neigeux, veillez à ne pas laisser s'accumuler la neige sur le panneau.
- Attention ! Les câbles et les connecteurs doivent être protégés de l'enroulement
du volet roulant.
33
4
3
Perçage pour panneau situé à droite du coffre :
27
5139459A
Lire attentivement cette notice
avant toute utilisation.
470
60
4
1
3
2
11
Ø16
