Simu CENTRIS S Utilisation

FR
- Les abaques et limites d'utilisation de cette notice sont donnés à titre indicatif et varient en fonction des caractéristiques de chaque installation,
notamment : type de tablier, frottements, conditions d'installation, variations de la tension d'alimentation, variations de couple dues à la cinéma-
tique du tablier et et à la tension de ses ressorts. Ils ne sauraient en aucun cas engager la responsabilité du vendeur ou du fabricant.
- Les valeurs ci-dessous sont données au couple nominal du moteur et pour un tablier correctement équilibré par ressorts (= le débrayage du
moteur ne doit pas entrainer de mouvements du tablier - le tablier doit être manœuvrable manuellement par une personne).
- La norme EN 13241-1 requiert l'utilisation d'un dispositif antichute.
- Utiliser la visserie fournie pour réaliser l'ensemble des opérations décrites dans ce document.
1
Gamme CENTRIS - Caractéristiques techniques
Désignation Couple
(N.m)
CENTRIS S 60
CENTRIS M 75
CENTRIS L 100
CENTRIS XL
140
CENTRIS XXL
200
CENTRIS 100 (USA) 100
CENTRIS 200 (USA) 200
* avec adaptation (9016731)
f
e

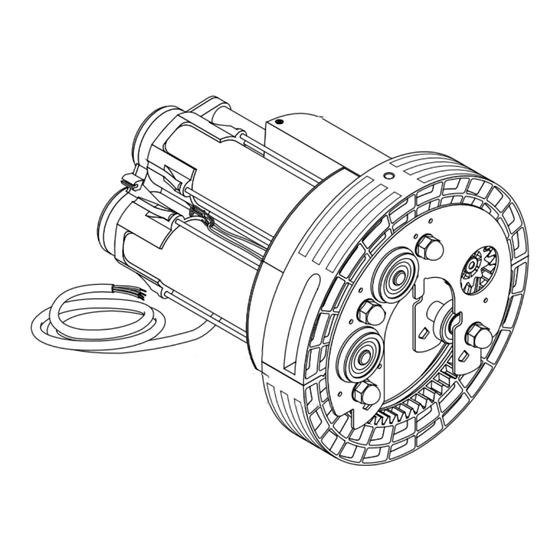

Moteur avec fixation par bride
a - Couronne en 2 parties
b - Cartouche moteur
c - Boîtier fins de course
d - Embase moteur
e - Bride de fixation
f - 2 vis à téton HM10 x 20 ZnBl
g - 1 vis CHC tête bombée M10 ZnBl + rondelle JZC10 ZnBl
h - 1 vis CBL Z 3X12
i - Kit poignée de débrayage
MOTEUR CENTRIS
Alimentation Ø couronne
(mm)
230V - 50Hz 200 / 220 *
230V - 50Hz 200 / 220
230V - 50Hz 200 / 220 / 240
230V - 50Hz 220 / 240
230V - 50Hz 220 / 240
120V - 60Hz 200 / 220
120V - 60Hz 220
c
b
a
d
i
g
h
Puissance Intensité Frein &
(W) (A) Débrayage
230 1 avec
300 1.3 avec
360 1.6 avec
450 2 avec
650 2.85 avec
390 3.3 avec
790 6.6 avec
Moteur avec fixation par mors de serrage
a - Couronne en 2 parties
b - Cartouches moteur
c - Boîtier fins de course
d - Embase moteur
e - Mors de serrage
f - 1 vis CHC M10 x 25 + écrou frein M10
g - 1 vis CHC tête bombée M10 ZnBl + rondelle JZC10 ZnBl
h - 1 vis CBL Z 3X12
i - Kit poignée de débrayage
5062718G
Lire attentivement cette notice avant
toute utilisation.
Poids max.
du rideau (kg)
L max.(mm)
(avec équilibrage)
Ø200 Ø220 Ø240 Ø60
100 90 360
160 150 342
220 200 180 357
255 230 372
350 330 342
220 200 357
350 342
c
b
b
a
d
g
h
f
Poids
(kg)
Ø76
4,9
6,5
342 6,8
357 7
342 10,5
342 7
342 10,5
e
1/4
