CAHIER TECHNIQUE
SYSTEME AUTOSUN
1
1- Présentation du système Autosun - références . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 1
2- Principe de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 2
3- Abaques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 2
2
1- Préconisation d'installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 4
2- Préconisation pour l'installation du(des) panneau(x) solaire(s) et du pack batterie. . . . . . . . . . . . . . . . . . . . . . . . . . . . page 4
3- Installation du(des) panneau(x) solaire(s). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 6
4- Installation du pack batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 7
5- Installation du moteur T3.5 DC EHz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 7
6- Connexions du système . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 8
3
1- Emetteurs compatibles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9
2- Réglage du sens de rotation et des fins de course du moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 9
3- Programmation du premier point de commande (commande individuelle) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 10
4- Programmation d'un nouveau point de commande (cde individuelle, de groupe ou générale) . . . . . . . . . . . . . . . . . . page 10
5- Enregistrement et commande de la position intermédiaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 11
6- Activation et désactivation de la fonction radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 11
7- Réajustement des fins de course . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 11
8- Effacement de tous les émetteurs programmés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12
9- Annulation complète de la programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12
10- Protection de la batterie contre la décharge excessive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12
11- Echange de la batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 12
12- Guide de dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 13
13- Astuces de programmation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 14
4
DOCUMENTS ANNEXES
- Notice Pack batterie (5055190A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 15
- Notice Moteur T3.5 DC EHz (5055191A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 16
- Notice Alimentation de dépannage (5055192A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 20
- Notice Panneau solaire (5055193A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 21
- Notice Pack Autosun (5055194A) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . page 22
S.A.S. au capital de 5 000 000
- Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
SOMMAIRE
www.simu.fr
Publicité
Table des Matières
Dépannage
Manuels Connexes pour Simu Systeme Autosun
Sommaire des Matières pour Simu Systeme Autosun
-
Page 1: Table Des Matières
CAHIER TECHNIQUE SYSTEME AUTOSUN SOMMAIRE INTRODUCTION 1- Présentation du système Autosun - références ............page 1 2- Principe de fonctionnement . -
Page 2: Introduction

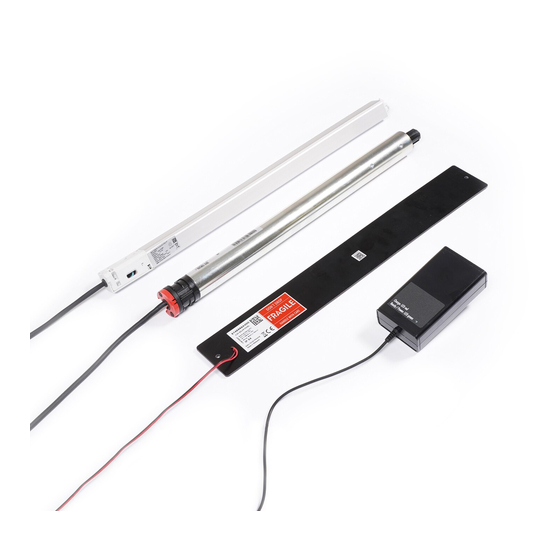

INTRODUCTION ! 1. Présentation du système Autosun Le système Autosun est un système complet solaire pour la motorisation de volets roulants rénova- tion de façade ou de toit. Il est composé de : 1- Panneau solaire 12V (Umpp=18V - Impp=61.2mA) - Fournit l’énergie nécessaire au fonctionnement du système Autosun. -
Page 3: 2- Principe De Fonctionnement
3- La batterie alimente le moteur du volet roulant.Ce volet est motorisé par le moteur T3.5DC EHz (3, 6 ou 10 Nm) et piloté par une commande radio SIMU Hz (murale ou mobile) ! Moteur T3.5 DC EHz FDC haut... - Page 4 Exemple : Lieu d’installation du système : Strasbourg (zone 2). - Orientation du panneau solaire : Ouest - Couple du moteur : 6 Nm Un seul panneau solaire et suffisant pour un bon fonctionnement du système autosun. Sur le même site d’installa- tion, un moteur de 10Nm nécessiterait 2 panneaux.
-
Page 5: Installation
INSTALLATION ! 1. Préconisations d’installation D’une façon générale, le moteur, le panneau et la batterie doivent être placés du même coté du volet roulant : - Soit à gauche pour un montage avec 1 ou 2 panneaux. - Soit à droite pour un montage avec 1 seul panneau (voir abaque page 2). Montage à... - Page 6 Coffre rénovation - coffre et coulisses en applique, enroulement extérieur montage préconisé batterie batterie panneau solaire batterie batterie panneau solaire recharge batterie impossible Coffre rénovation - coffre et coulisses dans la baie, enroulement extérieur montage préconisé batterie batterie panneau solaire panneau solaire recharge batterie batterie...
-
Page 7: 3- Installation Du(Des) Panneau(X) Solaire(S)
! 3. Installation du(des) panneau(x) solaires - Veillez à ne pas blesser les câbles lors de l’installation. Ebavurer - Par temps neigeux, veillez à ne pas laisser s’accumuler la neige tous les perçages. sur le panneau. - Ne pas apposer sur le panneau solaire de produit pouvant filtrer - Pour le collage : nous recommandons aux utilisateurs de réaliser les rayons du soleil (ex.: peinture…). -
Page 8: 4- Installation Du Pack Batterie
! 4. Installation du pack batterie - Ne pas charger au dessus de 70°C. - Ne jamais laisser la batterie déchargée. - Ne pas ouvrir ou percer le pack batterie. - Ne pas jeter la batterie au feu, risque d’explosion. - Installer à... -
Page 9: 6- Connexions Du Système
! 6. Connexions du système - Ne pas réaliser les connexions à ce stade (voir page 9). Installation avec 1 panneau solaire batterie 12V - 2.2Ah T3.5 DC EHz Installation avec 2 panneaux solaires Faisceau pour montage avec 2 panneaux batterie 12V - 2.2Ah T3.5 DC EHz - Préconisations pour l’utilisation d’une alimentation autre que le pack batterie réf.:9014734... -
Page 10: Programmation Du Systeme
PROGRAMMATION DU SYSTEME AUTOSUN ! 1. Emetteurs compatibles 1 : Emetteur Hz mural 2 : Emetteurs Hz 1 et 5 canaux 3 : Horloge Hz 4 : Emetteur Hz “longue portée” Portée des émetteurs Hz : - 1, 2 et 3 : 20 m à travers 2 murs de béton armé. -
Page 11: Programmation Du Premier Point De Commande
>> >> >> >> - Réglage des fins de course, montage type B : 1- Positionner le moteur sur le point d’arrêt haut souhaité à l’aide des touches “montée” et “descente”. 2- Appuyer simultanément sur les touches “stop” et “descente” pour mémoriser le point d’arrêt haut. Le moteur se met automatiquement en rotation en descente. -
Page 12: 5- Enregistrement Et Commande De La Position Intermédiaire
4.2 - Valider l’opération depuis le nouvel émetteur à programmer : - Appuyer environ 1 seconde sur la touche “PROG” du nouvel émetteur. Le moteur effectue une rotation de 0,5 seconde dans un sens puis dans l’autre. PROG - Si votre nouveau point de commande est une commande de groupe : répéter les opérations 4.1 et 4.2 pour chaque moteur du groupe. -
Page 13: 8- Effacement De Tous Les Émetteurs Programmés
! 8. Effacement de tous les émetteurs programmés - Appuyer plus de 7 secondes sur la touche “PROG” du pack batterie. Le moteur effectue à deux reprises une rotation de 0,5 seconde dans un sens puis dans l’autre. L’opération est terminée. Le moteur ne dispose plus d’aucun émetteur programmé... -
Page 14: 12- Guide De Dépannage
! 12. Guide de dépannage ° La LED de l’émetteur clignote lors d’un appuis sur une Procéder à l’échange de la pile de l’émetteur touche de commande? O O U U I I Rapprocher l’émetteur à moins de 0,5m du moteur et Vérifier que la portée de l’émetteur est suffisante pour effectuer un appui sur une touche de commande. -
Page 15: 13- Astuces De Programmation
! 13. Astuces de programmation ! 1. Suppression d’un point de commande 1a - Ouvrir la mémoire du moteur depuis l’émetteur de commande individuelle : - Appuyer environ 3 secondes sur la touche “PROG”de l’émetteur de commande indivi- duelle. Le moteur effectue une rotation de 0,5 seconde dans un sens puis dans l’autre. PROG Le moteur est maintenant en attente de la validation de l’émetteur à... - Page 16 5055190A PACK BATTERIE AUTOSUN - 9014734 Lire attentivement cette notice avant toute utilisation. S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090 Présentation Le pack batterie est utilisé...
- Page 17 S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090 Par la présente SIMU déclare que l’appareil “T3.5 DC EHz” est conforme aux exigences essentielles et autres dispositions pertinentes de la directive 1999/5/CE.
- Page 18 12V - 2.2Ah réf : 9014734 a- Connecter l’alimentation du moteur. * Pour plus d’informations sur les caractéristiques des alimentations à utiliser, consulter le cahier technique SIMU réf.:5057753 ® b- Appuyer simultanément sur les touches “montée” et “descente” d’un émet- teur Hz.
-
Page 19: Ouvrir La Mémoire Du Moteur Depuis L'émetteur De Commande Individuelle
>> >> >> >> 1- Positionner le moteur sur le point d’arrêt bas souhaité à l’aide des touches “descente” et“montée”. 2- Appuyer simultanément sur les touches “stop” et “montée” pour mémoriser le point d’arrêt bas. Le moteur se met auto- matiquement en rotation en montée. - Page 20 Fonctionnement du moteur T3.5 DC EHz 6.1 - Avec une batterie en bon état de charge, les commandes possibles sont : Montée, stop et descente. Il est également possible de commander une position intermédiaire (voir §7). 6.2 - Fonction détection du gel : Un blocage du volet en présence de gel à la montée provoque l’arrêt du moteur. 6.3 - Fonction détection d’obstacle : Un blocage du volet en présence d’un obstacle à...
-
Page 21: Utilisation
5055192A ALIMENTATION DE DEPANNAGE - 9014738 Lire attentivement cette notice avant toute utilisation. S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090 Caractéristiques techniques En cas de décharge importante du pack batterie du système Autosun, l’alimentation de dépannage permet d’effectuer une recharge rapide. - Page 22 - Umpp = 18V - Impp = 61,2 mA Mousse de protection - Pour certaines applications deux panneaux solaires peuvent être nécessaires. Voir notice Simu réf.: 5055194. - Seul le montage avec panneaux positionnés à gauche autorise l’utilisation de 2 panneaux.
- Page 23 5055194A SYSTEME AUTOSUN - 2007002 - 2007003 - 2007004 - 2007005 - 2007006 Lire attentivement cette notice avant toute utilisation. S.A.S. au capital de 5 000 000 - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090 Présentation...
- Page 24 4.1b - Fixation du(des) panneau(x) 1- Passer les fils du(des) panneau(x) à l’intérieur du coffre (trou Ø15) avec la mousse de protection. 2- Mettre en place le(les) panneau(x) à l’aide de rivets POP aluminium Ø4 dans les trous Ø4,2 percés durant l’opération 4.1a. 3- Enlever le (les) film(s) de protection.
- Page 25 c- Appuyer simultanément sur les touches “montée” et “descente” d’un émetteur Hz. Le moteur effectue une rotation de 0,5 seconde dans un sens puis dans l’autre. Cet émetteur commande maintenant le moteur en mode instable. Passer à l’étape >> 7.2. 7.2 - Configuration du sens de rotation Appuyer sur la touche “montée”...
- Page 26 9.2 - Valider l’opération depuis le nouvel émetteur à programmer : - Appuyer environ 1 seconde sur la touche “PROG” du nouvel émetteur. Le moteur effectue une rotation de 0,5 seconde dans un sens puis dans l’autre. PROG - Si votre nouveau point de commande est une commande de groupe : répéter les opérations 9.1 et 9.2 pour chaque moteur du groupe. - Si votre nouveau point de commande est une commande générale : répéter les opérations 9.1 et 9.2 pour chaque moteur de l’installation.
- Page 27 5057753A...
