Identification d'un composant défaillant sur un modèle 471/85 ou ESCALA PL 245T/R
•
Placement du modèle monté en armoire 471/85 ou ESCALA PL 245T/R en position de
•
maintenance ou de fonctionnement
•
Retrait et réinstallation des panneaux et volets du modèle 471/85 ou ESCALA PL 245T/R
La présente section explique comment enlever et réinstaller les panneaux et les volets
•
Retrait et réinstallation du panneau latéral 471/85 ou ESCALA PL 245T/R
•
Accès aux panneaux de commande du modèle 471/85 ou ESCALA PL 245T/R
Sujet parent :
Procédures connexes
Identification d'un composant défaillant sur un modèle 471/85 ou
ESCALA PL 245T/R
Les diagnostics lumineux Light Path vous aident à identifier la source d'une erreur. Le serveur doit être
connecté à une source d'alimentation pour que les voyants situés dans le serveur s'allument. Cependant, il
n'est pas nécessaire de mettre le serveur sous tension.
Le serveur est conçu de façon à ce que les voyants restent allumés lorsqu'il est connecté à une source
d'alimentation en courant continu, mais qu'il n'est pas sous tension, sous réserve que l'alimentation électrique
fonctionne correctement. Ce dispositif vous permet d'isoler l'incident lorsque le système d'exploitation est
arrêté.
De nombreuses erreurs sont d'abord signalées par un voyant d'information ou un voyant d'erreur système qui
s'allume sur le panneau d'information opérateur situé à l'avant du serveur. Si un ou les deux voyants sont
allumés, un ou plusieurs voyants du serveur peuvent également être allumés et vous diriger vers la source de
l'erreur.
Pour identifier un composant défaillant sur un modèle 471/85 ou ESCALA PL 245T/R, procédez comme suit :
1.
S'il s'agit d'un serveur monté en armoire, voir
ESCALA PL 245T/R en position de maintenance ou de
2.
Passez à la section
3.
Recherchez la carte de diagnostic Light Path sur la partie supérieure du ventilateur raccordé au
boîtier d'unités de disque. Utilisez la figure et le tableau ci-après pour identifier chaque voyant de la
carte.

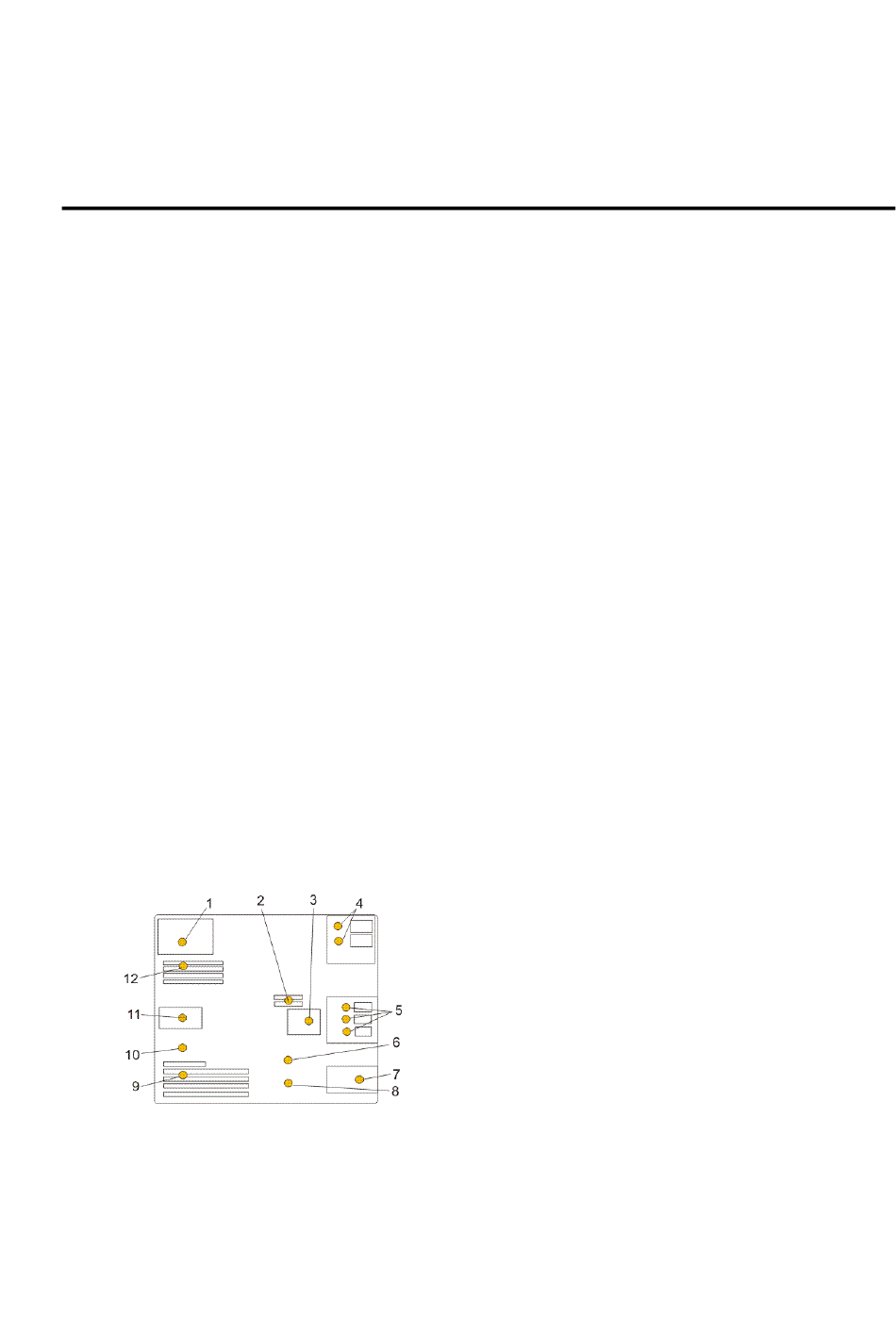

Figure 1. Disposition des voyants de la carte de diagnostic Light Path
Tableau 1. Voyants indicateurs d'anomalie du modèle ESCALA PL 245T/R ou 471/85
1 Voyant indicateur d'anomalie de l'alimentation électrique
2 Voyant indicateur d'anomalie du régulateur de tension
Identification d'un composant défaillant sur un modèle 471/85 ou ESCALA PL 245T/R
Retrait et réinstallation du panneau latéral 471/85 ou ESCALA PL
Carte PCI
Placement du modèle monté en armoire 471/85 ou
fonctionnement.
245T/R.
7
Voyant indicateur d'anomalie
du ventilateur avant
8
Voyant indicateur d'anomalie
de la pile
249
