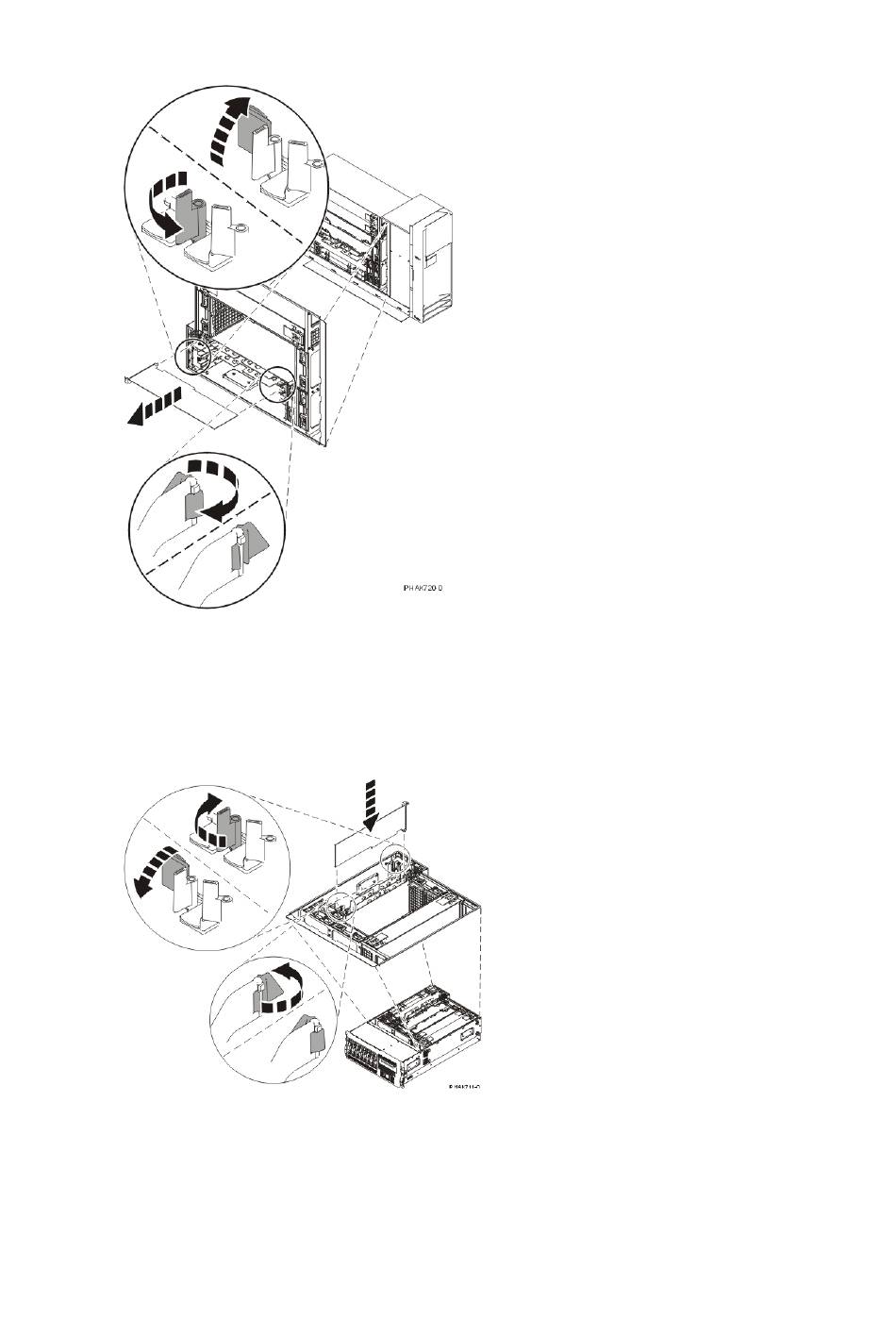

Figure 2. Retrait du panneau obturateur ou de la carte PCI d'une unité centrale autonome
15.
Saisissez avec précaution la carte par le bord supérieur et alignez la carte avec l'emplacement
d'extension et son connecteur sur le panneau arrière du système.
16.
Appuyez fermement sur la carte pour l'insérer dans le connecteur.
17.
Maintenez la carte. Abaissez la languette sur le cache de la carte PCI. Tournez le taquet de
verrouillage de carte vers la droite (voir
Figure 3. Remplacement de la carte PCI d'une unité centrale montée en armoire
Figure 4. Remplacement de la carte PCI d'une unité centrale autonome
Installation de cartes PCI d'un modèle ESCALA PL 450T/R, PL 450T/R+or PL 850T/R-L+, d'une unité d'extension connectée
Carte PCI
Figure 3
ou
Figure
4).
55
