Remarque : Les emplacements des cartes sont numérotés à l'arrière du système.
8.
Assurez-vous que les processus ou applications pouvant utiliser la carte sont interrompus.
9.
Accédez aux diagnostics système en vous connectant en tant que superutilisateur ou en tant
qu'utilisateur celogin (dans ce cas, tapez diag sur la ligne de commande AIX).
10.
Lorsque le menu des INSTRUCTIONS D'EXECUTION DES TESTS DE DIAGNOSTIC s'affiche,
appuyez sur Entrée.
11.
Dans le menu SELECTION DE FONCTION, sélectionnez Sélection d'une tâche et appuyez sur
Entrée.
12.
Dans la liste Sélection d'une tâche, sélectionnez Gestionnaire de cartes PCI remplaçables à chaud.
13.
Sélectionnez Déconfiguration d'une unité et appuyez sur Entrée.
14.
Appuyez sur F4 (ou sur ECHAP+4) pour afficher le menu Noms d'unités.
15.
Sélectionnez la carte que vous retirez dans le menu Noms d'unités.
16.
Utilisez la touche de tabulation pour répondre NON à Conservation de la définition. Utilisez de
nouveau la touche de tabulation pour répondre OUI à Déconfiguration des unités filles, puis appuyez
sur Entrée.
17.
Une fenêtre vous demandant de confirmer votre choix s'affiche. Appuyez sur Entrée pour vérifier les
informations. L'annulation de la configuration est confirmée par l'affichage du message OK en regard
de la zone Commande dans la partie supérieure de l'écran.
18.
Appuyez deux fois sur F4 (ou ECHAP+4) pour revenir au menu Gestionnaire de cartes PCI
remplaçables à chaud.
19.
Sélectionnez Remplacement/Retrait d'une carte PCI remplaçable à chaud.
20.
Sélectionnez l'emplacement contenant l'unité à retirer du système.
21.
Sélectionnez Retirer.
Remarque : Un voyant orange clignotant rapidement, à l'arrière de la machine, près de la carte,
indique que l'emplacement a été identifié.
22.
Appuyez sur Entrée. Ceci place la carte à l'état Actif ; elle est donc prête à être retirée du système.
23.
Etiquetez et débranchez tous les câbles reliés à la carte que vous souhaitez retirer.
24.
Tournez le taquet de verrouillage de carte A vers la gauche.
25.
Soulevez la languette noire B attachée au bloc de maintien de la carte et maintenez-la en position
verticale.
26.
Saisissez avec précaution la carte PCI par le bord supérieur ou les coins supérieurs et retirez-la du
système. Placez la carte dans un endroit protégé.

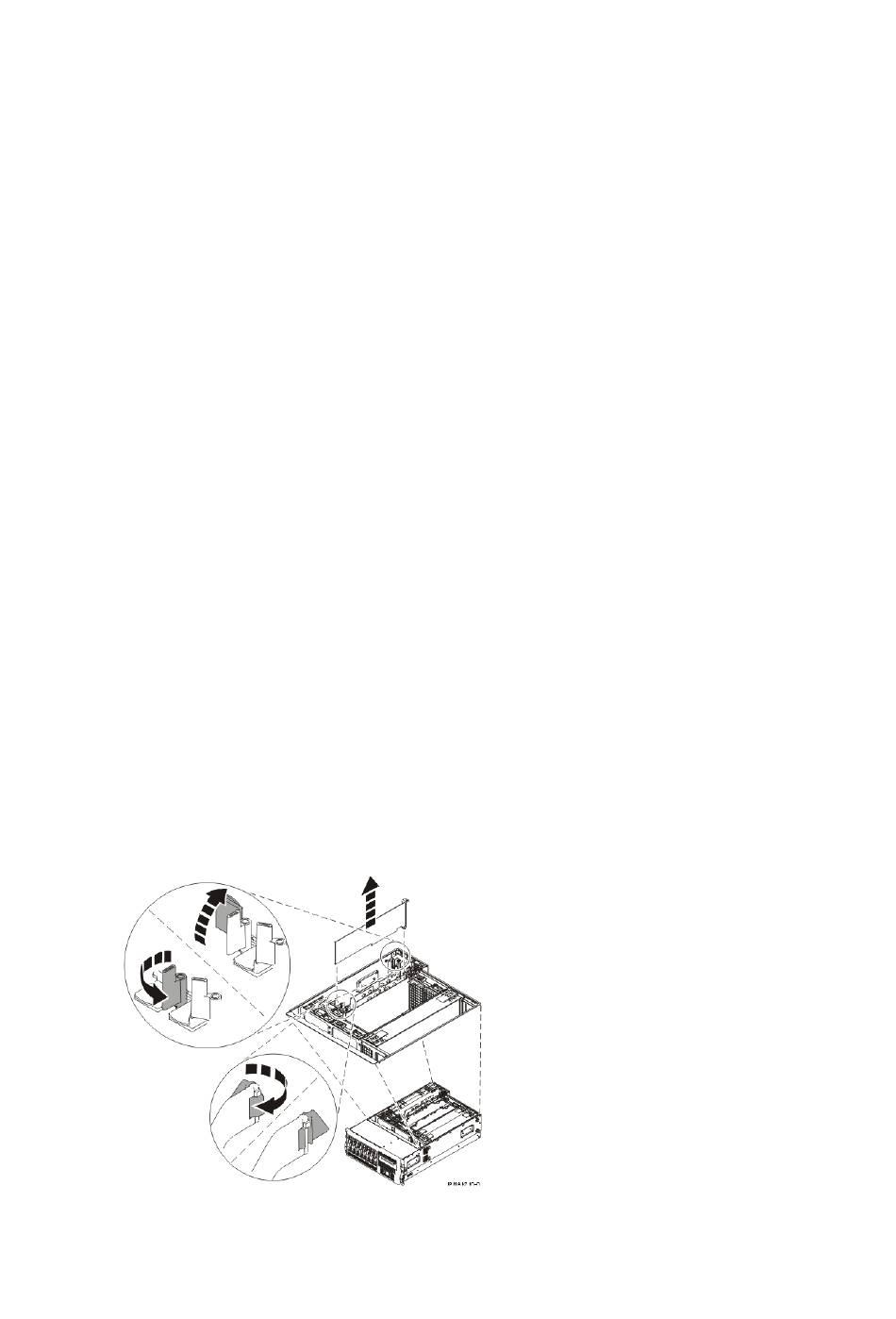

Figure 1. Retrait de la carte PCI d'une unité centrale montée en armoire
Figure 2. Retrait de la carte PCI d'une unité centrale autonome
Remplacement de cartes PCI d'un modèle ESCALA PL 450T/R, PL 450T/R+ or PL 850T/R-L+, d'une unité d'extension connectée
Carte PCI
67
