1.
Effectuez les tâches de configuration prérequises (voir
2.
Si nécessaire, retirez la carte de l'emballage antistatique.
Attention : Ne touchez ni les composants, ni les connecteurs plaqués or de la carte.
3.
Saisissez avec précaution la carte par le bord supérieur et alignez la carte avec l'emplacement
d'extension et son connecteur sur le panneau arrière du système.
4.
Appuyez fermement sur la carte pour l'insérer dans le connecteur.
Attention : Lorsque vous installez une carte sur l'unité, assurez-vous que celle-ci est complètement
insérée dans son connecteur et qu'elle est correctement positionnée.
5.
Si vous remplacez une carte courte, passez à l'étape suivante.
Si vous remplacez une carte longue, procédez comme suit :
a.
Fermez et verrouillez la plaque optique de la carte PCI C connectée au bloc de ventilation
(voir
Figure 1
Remarque : Pour un verrouillage correct, les fibres optiques figurant sous la plaque optique
doivent correspondre avec les trous de la plaque.
b.
Repérez les rails de guidage situés vers l'avant du système sur le fond de panier de l'unité de
disque, puis alignez la carte correctement.
6.
Maintenez la carte. Abaissez le taquet A sur le cache de la carte PCI (voir
Tournez le taquet de verrouillage de carte B vers la droite pour former un angle de 45° environ avec
le taquet A.

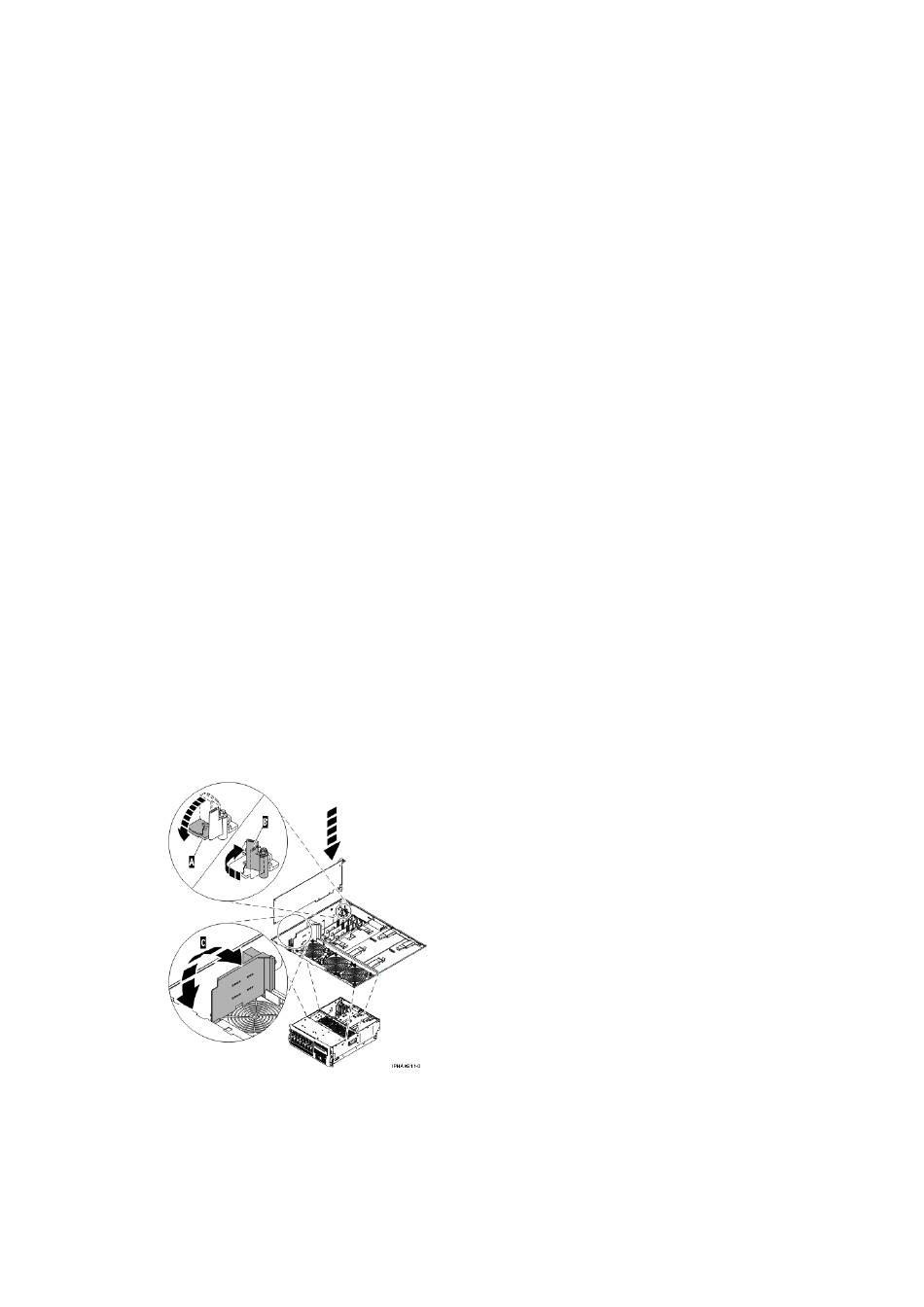

Figure 1. Remplacement de la carte PCI modèle ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+
sur une unité centrale montée en armoire
Figure 2. Remplacement de la carte PCI modèle ESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+
sur une unité centrale autonome
Remplacement de cartes PCI d'un modmodèle 112/85,egrave;leESCALA PL 250T/R, PL 250T/R+ or PL 450T/R-L+ ou d'unitésd'extension connecté
Carte PCI
ou
Figure
2).
Avant de
commencer).
Figure 1
ou
Figure
2).
43
