Groupe automatique de traitement d'eau
code 580020
Gamme de produits

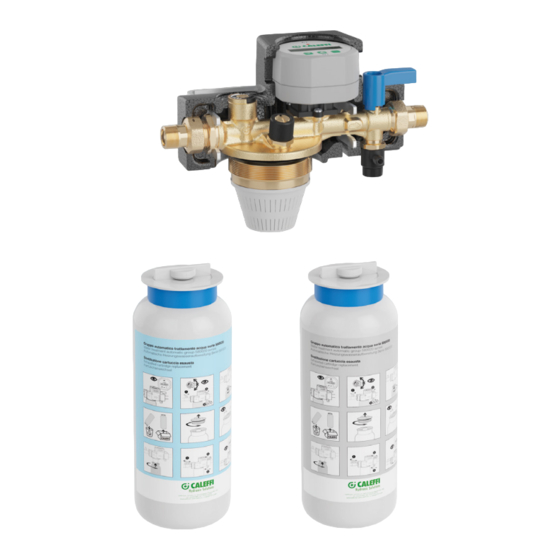

Code 580020 Groupe automatique de traitement d'eau Avec coque d'isolation
Code 580900 Cartouche jetable pour déminéralisation
Code 580901 Cartouche jetable pour déminéralisation
Code 580902 Cartouche jetable pour adoucissement
Code 580903 Cartouche jetable pour adoucissement
Code 580001 Adaptateur pour flexibles
Code 570923 Cartouche rechargeable pour déminéralisation
Code 570933 Cartouche rechargeable pour déminéralisation
Code 570917 Recharge pour cartouche rechargeable
Caractéristiques techniques du groupe de traitement
d'eau
Corps
Matériau :
Coque d'isolation
Matériau :
Densité :
Plage de température d'exercice :
Performances
Fluide admissible : eau
Température maximale d'exercice :
Pression maxi d'exercice :
Kv :
Raccords :
G 3/4" (ISO 228-1) sans raccord union
laiton EN 12164 CW617N
EPP
30 kg/m
3
-40÷110 °C
30 °C
4 bar
0,6 m
/h
3
R 1/2" (EN 10226-1)
003
FM 21654
Fonction
Le groupe automatique de traitement d'eau, installé sur la tuyauterie
de remplissage, est utilisé pour traiter l'eau des circuits fermés des
installations de chauffage et de rafraîchissement.
Il comprend un clapet anti-retour amont, une unité électronique avec
compteur volumétrique et cellule de comptage conductivité électrique,
un régulateur du by-pass, une vanne d'arrêt à sphère aval, des robinets
de purge et des purgeurs d'air orientables.
Il peut être utilisé avec des cartouches de plusieurs types et de plusieurs
dimensions afin d'effectuer des traitements de déminéralisation ou
d'adoucissement en fonction des nécessités du système.
Il est également équipé d'une coque d'isolation préformée, ainsi que
de supports et de chevilles pour la fixation murale.
Pour que l'eau potentiellement polluée et dangereuse pour la santé humaine
ne retourne de l'installation de chauffage, il est indispensable d'installer
un groupe de remplissage pré-assemblé doté d'un disconnecteur
L'utilisation correcte des disconnecteurs hydrauliques est réglementé
par la norme européenne de référence EN 1717 : 2000 « Protection
contre la pollution de l'eau potable dans les réseaux intérieurs et
exigences générales des dispositifs de protection contre la pollution
par retour ».
Dimensions du groupe de traitement d'eau
Code
Cartouche
Volume
A
01360/20 FR
DN 15 (1/2")
2,7 l
4,5 l
2,7 l
4,5 l
3/4" M
12 l
24 l
B
C
D
E
(kg)
Poids
Publicité
Table des Matières
Manuels Connexes pour CALEFFI 580020
Sommaire des Matières pour CALEFFI 580020
- Page 1 Gamme de produits Code 580020 Groupe automatique de traitement d'eau Avec coque d’isolation DN 15 (1/2”) Code 580900 Cartouche jetable pour déminéralisation 2,7 l Code 580901 Cartouche jetable pour déminéralisation...
- Page 2 CARTOUCHES RECHARGEABLES POUR LA DÉMINÉRALISA- CARTOUCHES JETABLES POUR LA DÉMINÉRALISATION TION Code 580900 - 580901 Code 570923 - 570933 Caractéristiques techniques Caractéristiques techniques Matériaux Matériaux Boîtier : polymère Boîtier : PP-HA GF50 Contenu : résines à lit mélangé à échange ionique Poche de résines : Nylon Contenu : résines à...
-
Page 3: Composants Caractéristiques Du Groupe De Traitement
Composants caractéristiques du groupe de traitement 1. Clapet anti-retour amont 2. Support de fixation murale 3. Corps du groupe 4. Robinet de vidange 5. Vanne d'arrêt à sphère aval 6. Régulateur électronique 7. Compteur volumétrique 8. Cellule de comptage conductivité électrique 9. - Page 4 Residual cartridge capacity Flow rate Treatment type Régulateur électronique Fonctions Le groupe est équipé d’un régulateur électronique en mesure de Si le régulateur est réglé pour effectuer contrôler les opérations de déminéralisation et d’adoucissement de le traitement de déminéralisation, le 0 L/H C 2000L 3emi...
-
Page 5: Dimensionnement De La Cartouche Pour La Déminéralisation
580900 6000 2000 Dimensionnement de la cartouche pour la déminéralisation 4000 Pour choisir correctement le type et la quantité de cartouches à utiliser, il faut connaître la valeur de conductivité électrique de l’eau Coefficient de dimensionnement Code Volume provenant du réseau et le volume d'eau à verser dans le circuit. (cond. - Page 6 1000 1100 1200 10000 Conductivité électrique ( S/cm) Graphiques du dimensionnement des cartouches rechargeables 570933 4000 8000 570923 6000 3000 4000 2000 2000 1000 1100 1200 1000 Conductivité électrique ( S/cm) 4000 570923 3000 1000 1100 1200 Conductivité électrique ( S/cm) 2000 10000 570933...
- Page 7 3000 580900 Dimensionnement de la cartouche pour l’adoucissement Pour choisir correctement le type et la quantité de cartouches à utiliser, Coefficient de dimensionnement 2000 il faut connaître la valeur de dureté de l’eau brute provenant du réseau, la valeur de dureté que doit atteindre l'eau traitée et le volume d'eau à pour degrés verser dans le circuit.
- Page 8 Conductivité électrique ( S/cm) Conductivité électrique ( S/cm) 580903 H<0,1 °f/°dH 580903 H<0,1 °f/°dH °dH °f °dH 1000 1200 1400 1600 1800 2000 Volume traitable (litres) °f 580902 H<0,1 °f/°dH °dH °f 1000 1200 1400 1600 1800 2000 Volume traitable (litres) 1000 1200 1400...
-
Page 9: Installation Des Cartouches
Installation des cartouches Adaptateur pour cartouches rechargeables Prévoir l’adaptateur code 580001 pour raccorder le groupe aux cartouches rechargeables. Pour installer l’adaptateur, dévisser et démonter les filtres présents Avant d’installer une cartouche, s’assurer que le réglage du by- dans le corps ; visser ensuite l'adaptateur code 580001 à fond. pass se trouve en position BYPASS CLOSED. - Page 10 Installation du groupe de traitement d’eau Installer le groupe de traitement d’eau sur la tuyauterie de remplissage du circuit fermé de chauffage et de rafraîchissement, en position horizontale, en respectant le sens du flux indiqué par la flèche présente sur le corps de l'appareil.
-
Page 11: Alcalinité
Problèmes liés à la qualité de l’eau Corrosion La corrosion peut avoir plusieurs origines : • Dépôts de tartre courants vagabonds • Les dépôts de « tartre » sont dus aux précipitation de carbonate de oxygène dissous • calcium et de magnésium (appelés également minéraux de dureté). électrolyse Calcium, magnésium et anhydride carbonique sont présents dans Ces causes peuvent se manifester à... -
Page 12: Déminéralisation
ADOUCISSEMENT DÉMINÉRALISATION Les cartouches d'adoucissement contiennent un seul type de résine Les cartouches pour la déminéralisation contiennent deux types de chargée d’ions positifs sodium (Na résines : les résines anioniques auxquelles se sont liés des ions négatifs Les ions calcium (Ca ) et magnésium (Mg ) présents dans l’eau de ) et les résines cationiques liées aux ions positifs (H... - Page 13 LES traitements de l’eau DIFFÉRENCES EFFETS SUR RISQUE DE RISQUE DE CONDUCTIVITÉ CHIMIQUES L’INSTALLATION DÉPÔTS CORROSION ÉLECTRIQUE Le carbonate Nombreux éléments de calcium en solution, dont sou- précipite lorsque Eau non traitée Élevé Élevé Variable Variable vent les bicarbonates la température et les ions calcium augmente en formant du calcaire...
-
Page 14: Accessoires
Accessoires 5750 Kit de mesure de la dureté. Adaptateur pour flexibles de raccordement Précision : 1 °f / 1° dH. aux cartouches rechargeables. Code Code 575003 580001 5709 Recharge de résine pour cartouches rechargeables, pour la déminéralisation série 5709. Température de stockage : 5÷40 °C. Code 570917 1 recharge pour cartouche code 570923... - Page 15 Schémas d’application...
-
Page 16: Cahier Des Charges
Nous nous réservons le droit d’améliorer ou de modifier les produits décrits ainsi que leurs caractéristiques techniques à tout moment et sans préavis. Caleffi France 45 Avenue Gambetta · 26000 Valence · France Tél. +33 (0)4 75 59 95 86 infos.france@caleffi.com · www.caleffi.fr © Copyright 2020 Caleffi...
