GEDA 1200 Z/ZP
4.3.6.2

Appareils de commande / Commandes

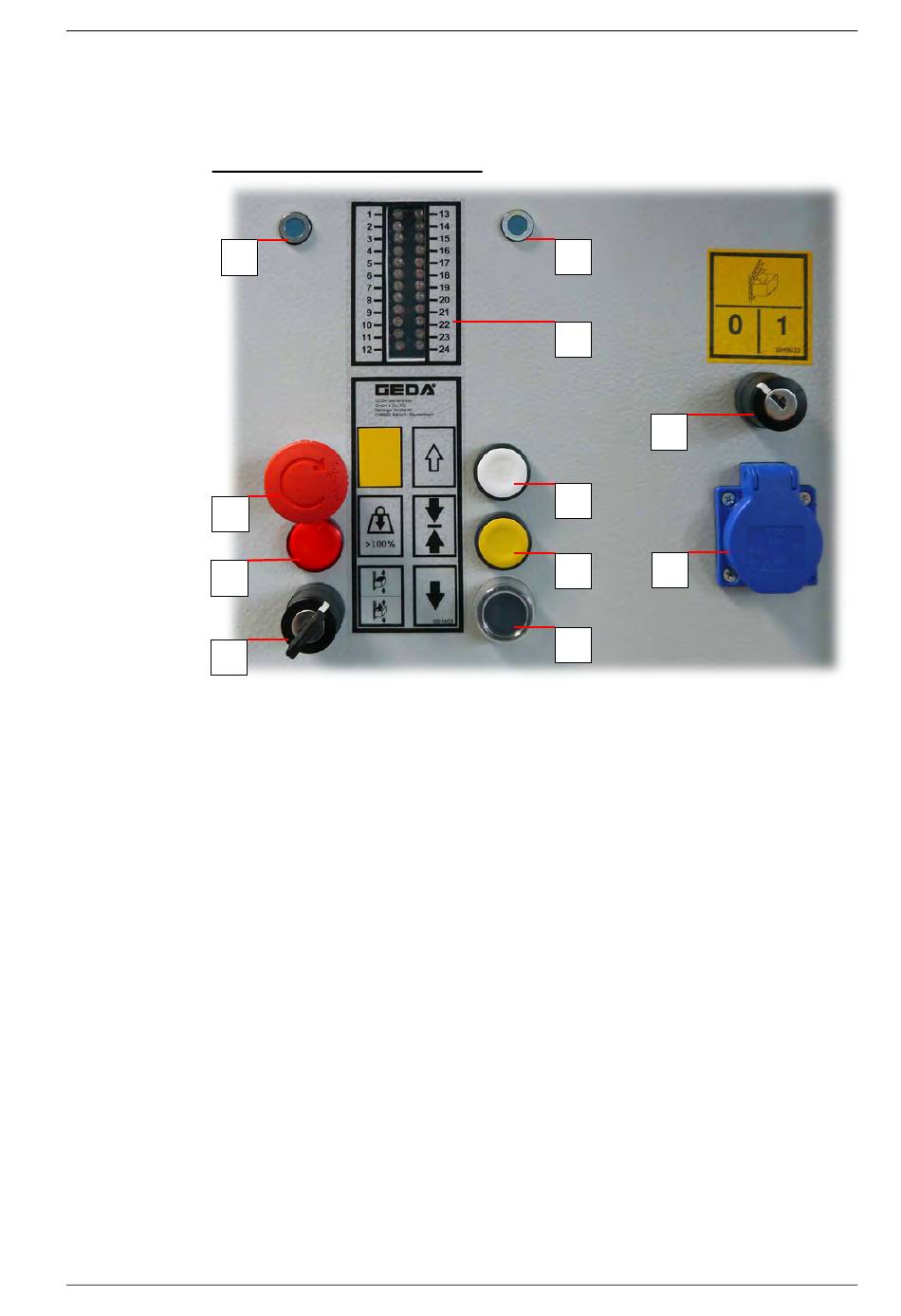

Commande de la plateforme
7
1
8
5
1 = Bouton d'ARRÊT D'URGENCE
2 = Bouton d'ARRÊT AUX ETAGES
3 = Bouton MONTER
4 = Bouton BAISSER
5 = Interrupteur à clé pour le mode de fonctionnement
6 = Affichage LED du mode de fonctionnement  Le monte-charges de chantier est activé.
7 = Affichage LED du mode de fonctionnement  La plateforme de transport est activée.
8 = Voyant de contrôle « Surcharge »
9 = Système de diagnostic (option)
10 = Interrupteur à clé pour le mode de fonctionnement « Montage »
11 = Prise de travail 230 V / 50 Hz (max. 6 A)
BL163 FR Version 03.2018
 Position supérieure (Monte-charges de chantier)
La commande manuelle et les modules électriques sont actifs.
 Position inférieure (Plateforme de transport)
Déplacer brièvement la clé dans cette position pour activer la commande de la
plateforme.
6
9
3
2
4
83 / 144
Fonctionnement
10
11
