GEDA 1200 Z/ZP

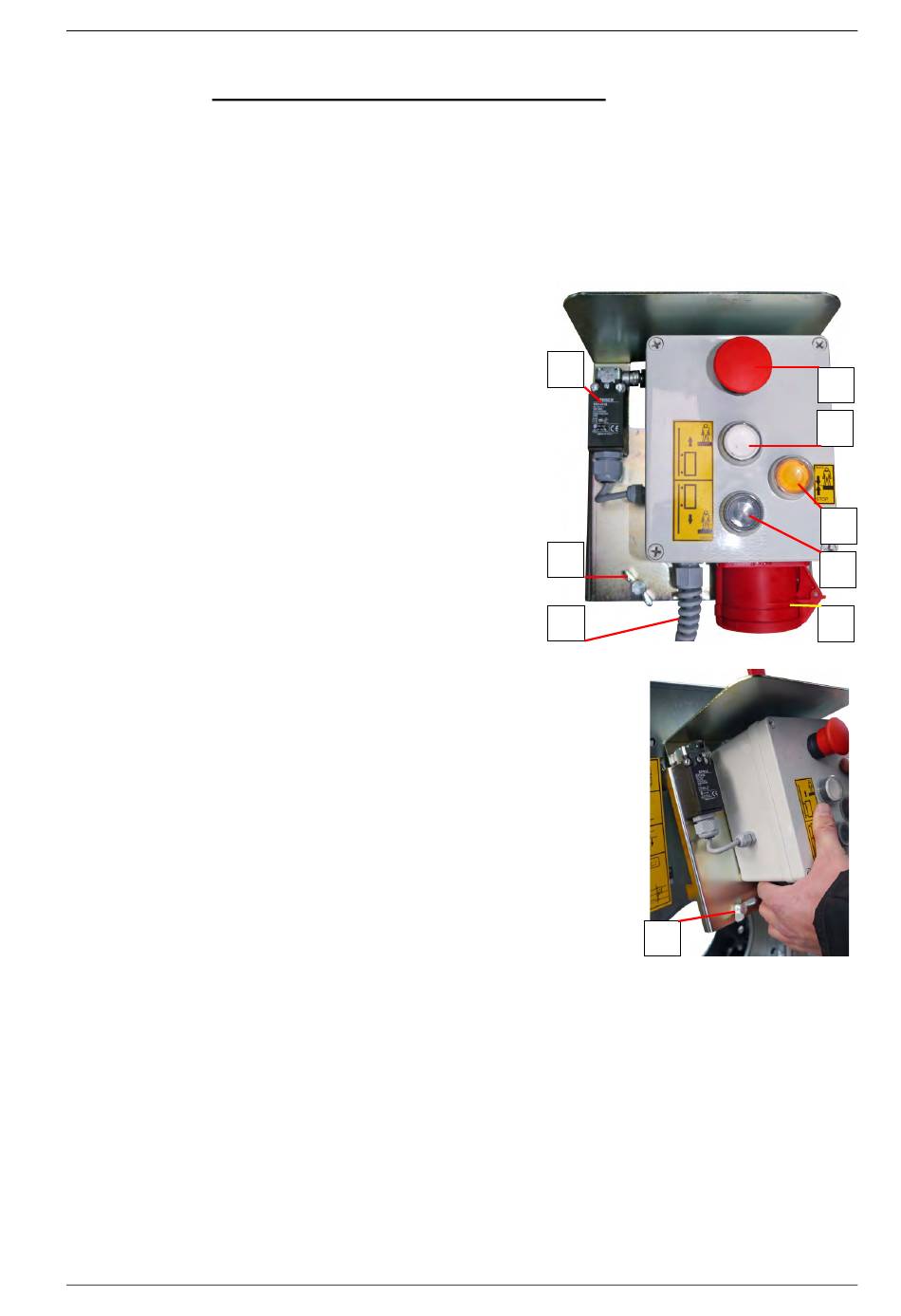

Module électrique pour dispositif d'étage
Le module électrique doit être installé sur le dispositif d'étage lorsque
les dispositions locales prescrivent la surveillance électrique des portes
coulissantes des étages ou lorsqu'une commande est nécessaire au
départ d'un point d'arrêt supérieur.

Il est uniquement possible de commander la plateforme au départ
d'un point d'arrêt en mode de fonctionnement « Monte-charges ».
Équipement complémentaire :
Rallonge de 20 m
2 = Bouton d'ARRÊT AUX ETAGES
3 = Bouton MONTER
4 = Bouton BAISSER
13 = Interrupteur de fin de course de la
position de la porte
17 = Bouton ARRÊT (ne s'enclenche pas)
Montage
 Mettre en place le module électrique sur le
logement de la porte coulissante du
dispositif d'étage et fixer au moyen de la vis
papillon (16).
 Le câble d'alimentation (15) [connecteur rouge à 7 pôles] du premier
module électrique est connecté au coffret de commande de la station
au sol.
Lorsque plusieurs étages sont dotés de modules électroniques, le
câble d'alimentation (15) [connecteur rouge à 7 pôles] est enfiché,
dès le second étage, dans la prise (14) du module électrique
inférieur.

La fiche isolante est débranchée de l'armoire de commande de la
station au sol pour être raccordée au module électrique le plus
élevé.
BL163 FR Version 03.2018
13
16
15
103 / 144
Fonctionnement
16
Notice d'utilisation
17
3
2
4
14
