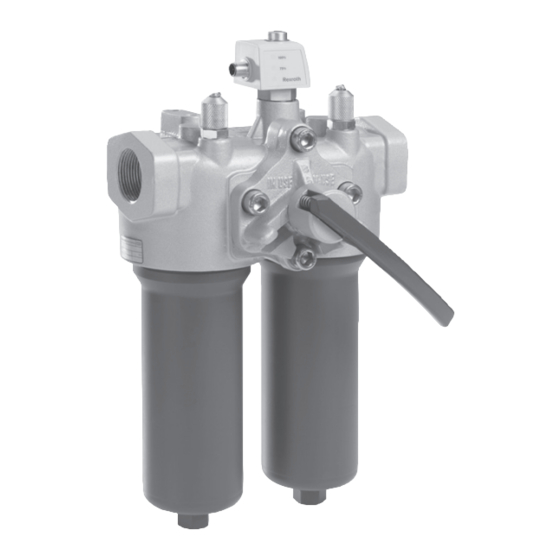

Filtre double
avec élément filtrant selon DIN 24550
Type 150LDN0040 à 0400; 150LD0130, 0150
H7937_d
Caractéristiques
Les filtres doubles sont utilisés dans les installations
hydrauliques pour la séparation de corps solides des
fluides et des huiles de lubrification. Ils sont prévus pour
le montage en tuyauterie et permettent de remplacer
l'élément filtrant sans interruption du service.
Leurs caractéristiques sont les suivantes:
▶ Filtre pour l'installation dans la conduite
▶ Matériaux fi ltrants spéciaux haute performance
▶ Filtrage de particules ultra-fi nes et capacité de récep-
tion de salissures élevée dans une large plage de pres-
sion diff érentielle
▶ Résistance élevée des éléments fi ltrants aux collapsus
▶ Modèle standard avec un indicateur d'entretien
mécano-optique avec fonction de mémoire
▶ En option, équipement avec diff érents éléments de
commutation électroniques possible, struc-
ture modulaire
▶ Vanne by-pass intégrée en option dans le boîtier
du fi ltre
▶ Fonction de compensation de pression intégrée dans
la commutation
▶ Raccord de mesure en option
▶ Calibre selon DIN 24550: 0040 à 0400
▶ Calibres supplémentaires: 0130, 0150
▶ Pression nominale 160 bars [2321 psi]
▶ Raccordement jusqu'à 1 1/2"
▶ Température de service entre -10 °C et +100 °C
[14 °F à 212 °F]
Contenu
Caractéristiques
Dimensions
RF 51446, édition: 2014-02, Bosch Rexroth AG
RF 51446
Édition: 2014-02
Remplace: 09.11
1
2, 3
4
5
6
7
8, 9
9
10 ... 12
13 ... 15
16
17 ... 19
20, 21
21
22, 23
Publicité
Table des Matières
Manuels Connexes pour Bosch Rexroth 150LDN0040
Sommaire des Matières pour Bosch Rexroth 150LDN0040
-
Page 1: Table Des Matières
▶ En option, équipement avec diff érents éléments de commutation électroniques possible, struc- ture modulaire ▶ Vanne by-pass intégrée en option dans le boîtier du fi ltre ▶ Fonction de compensation de pression intégrée dans la commutation ▶ Raccord de mesure en option RF 51446, édition: 2014-02, Bosch Rexroth AG... -
Page 2: Codifi Cation Fi Ltre
(éléments fi ltrants selon DIN 24550) 0063 0100 0160 0250 0400 LD... 0130 (éléments fi ltrants selon le standard Bosch Rexroth) 0150 Grosseur du fi ltre en μm Nominale Tamis en acier inoxydable, nettoyable G100 Nominale Papier fi ltrant, non nettoyable Absolue Non-tissé... - Page 3 à 30 bars [435 psi]. Exemple de commande: 150LDN0160-H3XLA00-V2,2-M-R6 D'autres modèles (p.ex. matériaux fi ltrants, raccords etc.) sont disponibles sur demande. RF 51446, édition: 2014-02, Bosch Rexroth AG...
-
Page 4: Types Préférentiels
R928022276 150LD0150-H10XLA00-V5,0-M-.. 105 [27.73] ..R5 R928038270 ..S5 R928041837 R928022285 150LDN0160-H10XLA00-V5,0-M-.. 112 [29.59] ..R6 R928039325 ..S6 R928038271 R928006809 150LDN0250-H10XLA00-V5,0-M-.. 125 [33.02] ..R6 R928039353 ..S6 R928038272 R928006863 150LDN0400-H10XLA00-V5,0-M-.. 135 [35.66] ..R6 R928039356 ..S6 R928038273 R928006917 Bosch Rexroth AG, RF 51446, édition: 2014-02... -
Page 5: Codifi Cation Accessoires
Réf. article R928039326 Élément de commutation électronique: WE-1SP-M12x1 Réf. article R928028409 Connecteur femelle: Connecteur femelle compatible avec K24 à 4 pôles, Réf. article R900031155 M12 x 1 avec borne à vis, passe-câble à vis Pg9 RF 51446, édition: 2014-02, Bosch Rexroth AG... -
Page 6: Symboles
75 % marche/arrêt DEL jaune 1(+) État de S2-100% service 3(Ð) DEL verte WE-2SPSU-M12x1 Schéma de câblage dessiné en état enfi ché à une temp. > 30 °C [86 °F] (état de fonctionnement) Bosch Rexroth AG, RF 51446, édition: 2014-02... -
Page 7: Fonctionnement, Coupe
Par conséquent, une Type 150LDN0160 partie du débit passe dans le côté aval du filtre sans avoir été filtré. Un filtrage efficace n'est alors plus assuré. RF 51446, édition: 2014-02, Bosch Rexroth AG... -
Page 8: Caractéristiques Techniques
2,5 ± 0,25 [36.3 ± 3.6] 2,2 ± 0,3 [31.9 ± 4.4] 3,5 ± 0,35 [50.8 ± 5.1] 5,0 ± 0,5 [72.5 ±7.3] 7,0 ± 0,5 [101.5 ± 7.3] Sens de filtrage De l'extérieur vers l'intérieur Bosch Rexroth AG, RF 51446, édition: 2014-02... -
Page 9: Compatibilité Avec Les Fl Uides Hydrauliques
à celles attendues en raison d'incompatibilités de matériau et surface de composants de la machine et de l'installation, la de gonflement. longévité de ces fluides hydrauliques peut être inférieure RF 51446, édition: 2014-02, Bosch Rexroth AG... - Page 10 H3XL (mesurées avec l'huile minérale HLP46 selon DIN 51524 à T = 40 °C [104 °F]) Poids spéc.: < 0,9 kg/dm Notre logiciel de dimensionnement en ligne "Bosch Rexroth Courbes caractéristiques Δp Q pour filtre complet FilterSelect" permet une détermination optimale du filtre. 140 mm [649 SUS] Δp initial recommandé...
- Page 11 H3XL; H10XL (mesurées avec l'huile minérale HLP46 selon DIN 51524 à T = 40 °C [104 °F]) Poids spéc.: < 0,9 kg/dm Notre logiciel de dimensionnement en ligne "Bosch Rexroth Courbes caractéristiques Δp Q pour filtre complet FilterSelect" permet une détermination optimale du filtre.
-
Page 12: Courbes Caractéristiques
H10XL (mesurées avec l'huile minérale HLP46 selon DIN 51524 à T = 40 °C [104 °F]) Poids spéc.: < 0,9 kg/dm Notre logiciel de dimensionnement en ligne "Bosch Rexroth Courbes caractéristiques Δp Q pour filtre complet FilterSelect" permet une détermination optimale du filtre. 140 mm [649 SUS] Δp initial recommandé... - Page 13 [5.00] [1.18] [3.54] 150LDN0100 269 [10.59] Type Raccord C1 ØC2 ØC5 (bride SAE Standard (SAEJ1926) 3000 psi) 150LDN0040 SAE 12 150LDN0063 – M10x1,5 M8x1,25 [3.15] 1 1/16-12UN-2B [2.24] [1.26] [0.59] [0.59] [0.75] 150LDN0100 RF 51446, édition: 2014-02, Bosch Rexroth AG...
- Page 14 (cotes en mm [inch]) 150LD(N)0130-0400 Accouplement à visser Gabarit de perçage côté amont (uniquement en option) Sortie Entrée Accouplement à visser côté aval (uniquement en option) Espace nécessaire pour le remplacement de l'élément filtrant Bosch Rexroth AG, RF 51446, édition: 2014-02...
- Page 15 150LD0130 SAE12 G 1 1/4 SAE 1 1/4" [4.13] 15/16-12UN-2B [3.03] [0.71] [0.47] [0.94] 150LD0150 150LDN0160 [2.56] [1.26] SAE20 150LDN0250 G 1 1/2 SAE 1 1/2" [5.28] 15/8-12UN-2B [3.86] [0.87] [0.59] [1.06] 150LDN0400 RF 51446, édition: 2014-02, Bosch Rexroth AG...
-
Page 16: Indicateur D'entretien (Cotes En Mm [Inch])
EN175301-803 Boîtier avec trois diodes lumineuses: 24 V = Verte: État de service Jaune: Point d'enclenchement 75 % Rouge: Point d'enclenchement 100 % Indicateur optique bistable Circlip DIN 471-16x1, réf. article R900003923 Plaque signalétique Bosch Rexroth AG, RF 51446, édition: 2014-02... -
Page 17: Codifi Cation Pièces De Rechange
(éléments fi ltrants selon DIN 24550) 0063 0100 0160 0250 0400 LD... 0130 (éléments fi ltrants selon le standard Bosch Rexroth) 0150 Grosseur du fi ltre en μm Nominale Tamis en acier inoxydable, nettoyable G100 Nominale Papier fi ltrant, non nettoyable Absolue Non-tissé... - Page 18 Pression de commutation 1,5 bars [21.8 psi], 160 bars [2321 psi] Pression de commutation 2,2 bars [31.9 psi], 160 bars [2321 psi] Pression de commutation 5,0 bars [72.5 psi], 450 bars [6527 psi] Indicateur d'entretien mécano-optique Réf. article Description R928038781 WO-D01-1,5-M-160 R901025312 WO-D01-2,2-M-160 R901025313 WO-D01-5,0-M-450 R928038780 WO-D01-1,5-V-160 R901066233 WO-D01-2,2-V-160 R901066235 WO-D01-5,0-V-450 Bosch Rexroth AG, RF 51446, édition: 2014-02...
- Page 19 Jeu de joints Série 150LD Calibre 0040-0100 N0040-0100 0130-0150 0130-0150 0160-0400 N0160-0400 Joint Joint NBR Joint FKM Jeu de joints Réf. article Description R928039376 D150LDN0040-0100-M R928039377 D150LD0130-0150-M R928039378 D150LDN0160-0400-M R928051944 D150LDN0040-0100-V R928051934 D150LD0130-0150-V R928048001 D150LDN0160-0400-V RF 51446, édition: 2014-02, Bosch Rexroth AG...
-
Page 20: Montage, Mise En Service, Entretien
▶ Le filtre est purgé via la vis ou la soupape de purge encore ouverte. ▶ Dès que du fluide sort, refermer la vis ou la soupape de purge. ▶ Veiller à ce que le levier de commutation se soit encliqueté. Bosch Rexroth AG, RF 51446, édition: 2014-02... -
Page 21: Montage, Mise En Service, Entretien Aide De Montage
Couple de serrage pour le pot de fi ltre 50 Nm + 10 Nm Couple de serrage pour l'indicateur d'entretien 50 Nm Couple de serrage pour la vis de la fi che cubique de l'élément de commuta- M3/0,5 Nm tion EN-175301-803 RF 51446, édition: 2014-02, Bosch Rexroth AG... -
Page 22: Directives Et Normalisation
100 °C Capacité interne Minime Inductance interne Minime Dépôt de poussière ‒ 0,5 mm La température s'oriente sur la température du milieu dans le filtre et ne doit pas dépasser la valeur spécifiée ici. Bosch Rexroth AG, RF 51446, édition: 2014-02... - Page 23 ▶ Une garantie du fonctionnement et de la sécurité n'est l'équipotentialité suffi sante soit assurée. Mettre le donnée qu'en cas d'utilisation de pièces de rechange fi ltre à la terre de préférence via les vis de fi xation. d'origine Rexroth. RF 51446, édition: 2014-02, Bosch Rexroth AG...
- Page 24 150LDN0040-0400; 150LD0130, 0150 | RF 51446 Notes Bosch Rexroth AG © Tous droits réservés par Bosch Rexroth AG, y compris en cas de dépôt d’une Werk Ketsch demande de droit de propriété industrielle. Tout pouvoir de disposition, tel que Hardtwaldstr. 43 droit de reproduction et de transfert, détenu par Bosch Rexroth.
