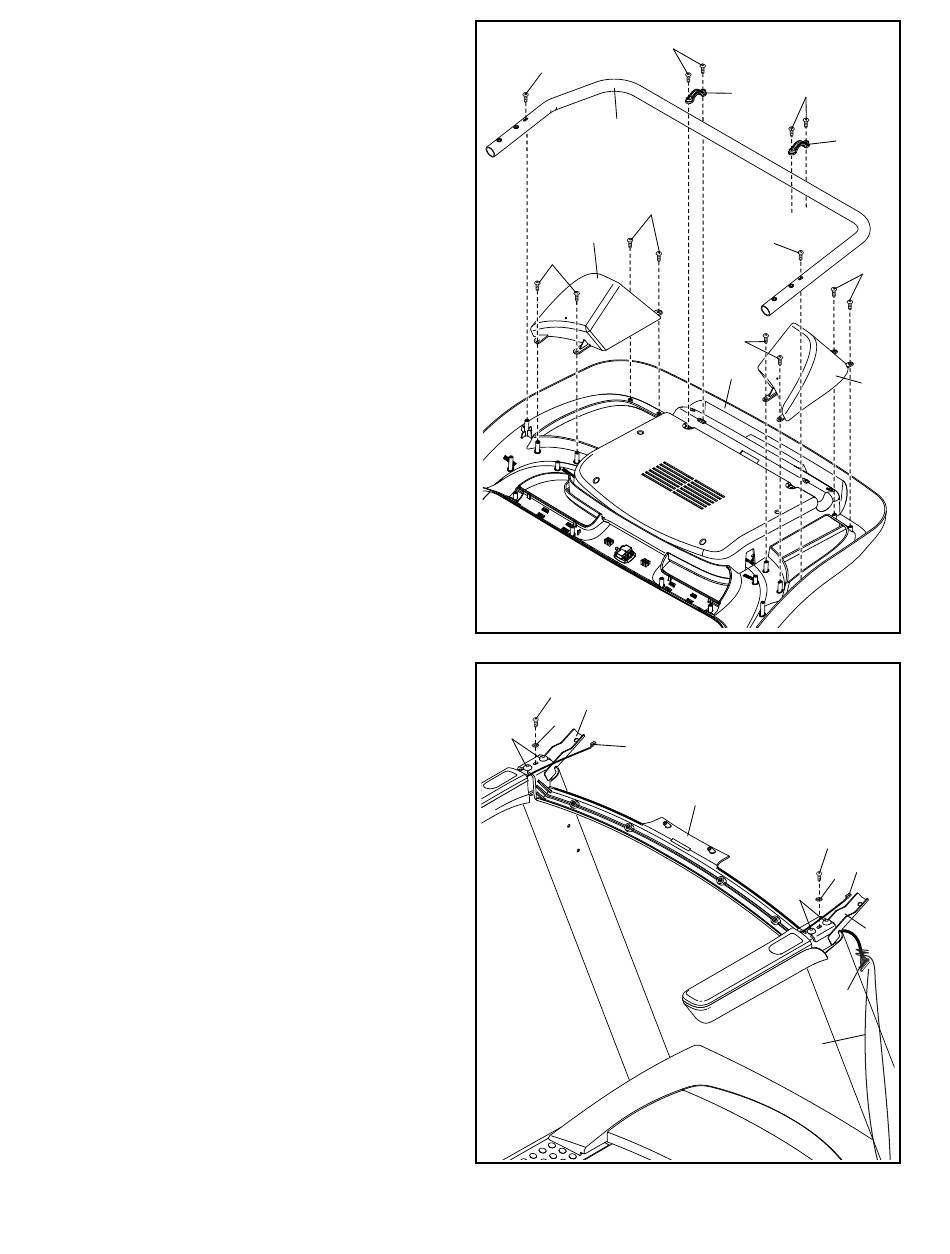

10. Identifiez les Plateaux Droit et Gauche (27, 36).
Attachez les Plateaux (27, 36) sur la Base de la
Console (64) à l'aide de huit Vis #8 x 1/2" (1) ;
ne serrez pas excessivement les Vis.
Réattachez le Cadre de la Console (18) à l'aide
des six Vis #8 x 3/4" (2) et des deux Pinces de
la Console (41) retirées lors de l'étape 9 ; ne
serrez pas excessivement les Vis.
11. IMPORTANT : pour ne pas abimer la Barre
Transversale du Détecteur (93), n'utilisez pas
d'outils électriques et ne serrez pas excessi-
vement les Vis #10 x 3/4" (9).
Orientez la Barre Transversale du Détecteur
(93) comme sur le schéma. Attachez la Barre
Transversale du Détecteur sur les Rampes
(86) à l'aide de deux Vis #10 x 3/4" (9) et deux
Rondelles Étoilées #10 (5) ; vissez les Vis
quelques tours chacune avant de les serrer.
Faites attention de ne pas pincer le Fil du
Montant (81) ou les fils de la rampe (G).
Ensuite, serrez fermement les quatre Vis
5/16" x 2 1/2" (28).
Retirez l'attache de fil du Fil du Montant (81).
