KROHNE OPTISWITCH 3000 Serie Mise En Service
Masquer les pouces Voir aussi pour OPTISWITCH 3000 Serie:

Publicité

Liens rapides

Safety Manual
OPTISWITCH série 3000
- sortie électronique statique

Publicité

Table des Matières
loading

Sommaire des Matières pour KROHNE OPTISWITCH 3000 Serie

  • Page 1 Safety Manual OPTISWITCH série 3000 - sortie électronique statique...
  • Page 2: Table Des Matières

    Sommaire Sommaire 1 Sécurité fonctionnelle Généralités ......Conception ......Consignes de réglage .
  • Page 3: Sécurité Fonctionnelle

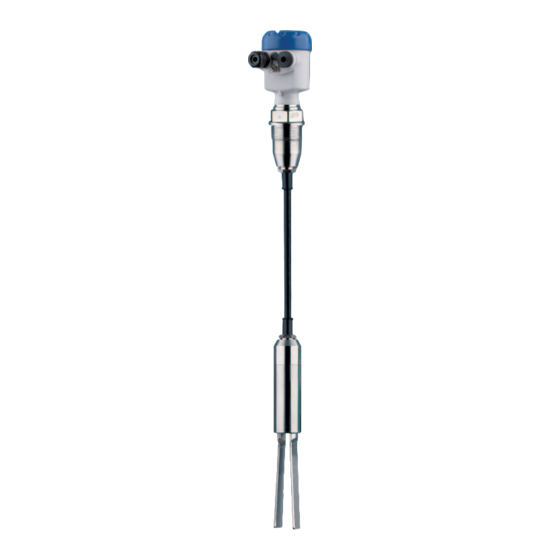

    Sécurité fonctionnelle 1 Sécurité fonctionnelle 1.1 Généralités Ce manuel de sécurité est valable pour les systèmes de Matériel concerné mesure comprenant le détecteur vibrant OPTISWITCH de la série 3000 avec préamplificateur intégré VB60C : OPTISWITCH 3100 C, 3200 C, 3300 C Versions hardware et software valables : Numéro de série de l'électronique >14215928 Logiciel du capteur à...
  • Page 4: Conception

    Sécurité fonctionnelle Diagnostic Coverage of dangerous failures; DC = λ /(λ +λ Failure In Time (1 FIT = 1 failure/10 MTBF Mean Time Between Failure MTTF Mean Time To Failure MTTR Mean Time To Repair IEC 61508 (disponible également comme DIN EN) Normes concernées Functional safety of electrical/electronic/programmable electronic safety-related systems...
  • Page 5 Sécurité fonctionnelle On différenciera entre les deux états "immergé" et "émergé". L'état de sécurité dépend du mode de fonctionnement : Etat de sécurité Protection antidébor- Protection contre la dement (fonctionne- marche à vide (fonc- ment maxi.) tionnement mini.) Elément vibrant à l'état immergé...
  • Page 6 Sécurité fonctionnelle Le paramètre associé est la valeur PFD (average Pro- bability of dangerous Failure on Demand). La valeur dépend de l'intervalle de vérification T entre les tests de Proof fonctionnement de la fonction de sécurité. Vous trouverez la valeur au chapitre "Caractéristiques techniques relatives à...
  • Page 7: Consignes De Réglage

    Sécurité fonctionnelle Il faudra veiller à une utilisation du système de mesure Remarques générales et restrictions conforme à l'application en tenant compte de la pression, de la température, de la densité et des propriétés chimiques du produit. Les limites spécifiques à l'application sont à respecter. Il ne faut pas aller au-delà...
  • Page 8: Test De Fonctionnement Périodique

    Sécurité fonctionnelle Les signalisations de défaut se manifestant durant le fonctionnement sont décrites dans la notice technique de mise en service de l'appareil. En présence d'anomalies détectées ou de signalisations de défaut, il faudra mettre tout le système de mesure hors service et maintenir le process dans un état de sécurité...
  • Page 9: Caractéristiques Techniques Relatives À La Sécurité

    Sécurité fonctionnelle Les méthodes et procédés utilisés au cours des tests doivent être spécifiés tout comme leur degré d'aptitude. Les contrôles sont à documenter. Si le test de fonctionnement décèle des défauts, mettez tout le système de mesure hors service et maintenez le process dans un état de sécurité...
  • Page 10 Sécurité fonctionnelle Temps de réaction en < 100 sek. Durée d'un test de diagnostic cas d'anomalie Architecture monocanale (1oo1D) Caractéristiques spécifi- SIL2 ques Type d'appareil type B Protection antidébor- Protection contre la dement (fonctionne- marche à vide (fonc- ment maxi.) tionnement mini.) 94 % 92 %...
  • Page 11 Sécurité fonctionnelle Architecture à plusieurs canaux Si le système de mesure est utilisé dans une architecture à Caractéristiques spécifi- ques plusieurs canaux, il faudra à l'aide des taux de défaillance indiqués précédemment calculer spécialement pour l'applica- tion sélectionnée les valeurs des caractéristiques relatifs à la sécurité...
  • Page 12 Sous réserve de modifications pour raisons techniques 32741-FR-080414...
