OPTISWITCH 3100 C
Manuel de référence

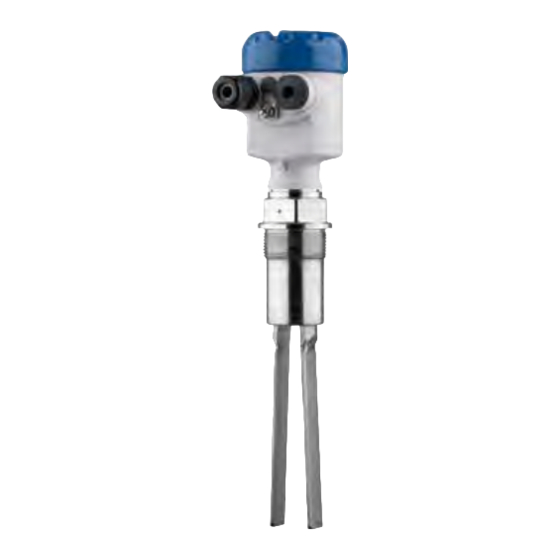

Détecteur de niveau à lames vibrante
Transistor (NPN/PNP)

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISWITCH 3100 C

Sommaire des Matières pour KROHNE OPTISWITCH 3100 C

  • Page 1 OPTISWITCH 3100 C Manuel de référence Détecteur de niveau à lames vibrante Transistor (NPN/PNP)

  • Page 2: Table Des Matières

    Remplacement de l'électronique ..................23 Marche à suivre en cas de réparation................24 Démontage ..........................25 Étapes de démontage ....................25 Recyclage ........................25 Annexe ............................ 26 Caractéristiques techniques ................... 26 Dimensions ........................29 Marque déposée ......................32 OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 3 Respectez les consignes de sécurité spécifiques pour les appli- cations Ex. Celles-ci font partie intégrante de la notice de mise en service et sont jointes à la livraison de chaque appareil disposant d'un agrément Ex. Date de rédaction : 2018-11-22 OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 4: Propos De Ce Document

    Séquence d'actions Les étapes de la procédure sont numérotées dans leur ordre chrono- logique. Élimination des piles Vous trouverez à la suite de ce symbole des remarques particulières concernant l'élimination des piles et accumulateurs. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 5: Pour Votre Sécurité

    Il est impératif de porter les équipements de protection individuels nécessaires pour toute intervention sur l'appareil. Utilisation appropriée Le OPTISWITCH 3100 C est un appareil destiné à la détection de niveau. Vous trouverez des informations plus détaillées concernant le do- maine d'application au chapitre "Description du produit".

  • Page 6: Caractéristiques De Sécurité Sur L'appareil

    Avec le sigle CE, nous confirmons la conformité de l'appareil avec ces directives. Conformité SIL L'appareil OPTISWITCH 3100 C satisfait aux exigences posées à la sécurité fonctionnelle selon IEC 61508. Vous trouverez de plus amples informations dans le Safety Manual "OPTISWITCH 3XXX".

  • Page 7: Description Du Produit

    Fonctionnement Domaine d'application Le OPTISWITCH 3100 C est un détecteur de niveau à lames vibrantes destiné à la détection de niveau de tout type de liquide. Il est conçu pour les applications industrielles dans tous les secteurs de la technique des procédés et utilisé de préférence dans les solides en vrac/pulvérulents.

  • Page 8: Paramétrage

    Tension d'alimentation Le OPTISWITCH 3100 C est un appareil compact, c'est à dire qu'il peut fonctionner sans exploitation externe. L'électronique intégrée exploite le signal niveau et délivre un signal de commutation qui vous permet d'enclencher directement un appareil asservi en aval (p.ex.

  • Page 9: Stockage Et Transport

    Humidité relative de l'air 20 … 85 % Soulever et porter Avec un poids des appareils supérieur à 18 kg (39.68 lbs), il convient d'utiliser des dispositifs appropriés et homologués à cet effet pour porter et soulever. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 10: Montage

    étendues selon DIN/EN/CEI/ANSI/ISA/UL/CSA 61010-1. Point de commutation En principe, vous pouvez installer le OPTISWITCH 3100 C dans n'im- porte quelle position. Il faudra seulement veiller à ce que l'élément vibrant soit à la hauteur du point de commutation désiré.

  • Page 11: Consignes De Montage

    à visser. Ceci est valable en particulier pour les produits tendant à colmater. Orifice de remplissage Installez l'appareil de façon à ce que les lames vibrantes ne soient pas directement en saillie sous l'orifice de remplissage. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 12: Montage Horizontal

    OPTISWITCH 3100 C horizontalement. Si toutefois le point de commutation peut avoir une tolérance de quelques centimètres, nous recommandons d'installer le détecteur OPTISWITCH 3100 C en biais incliné de 20° env. vers le bas pour éviter des dépôts de produit. 20°...
  • Page 13 4 Montage Flot de produit Si vous installez le OPTISWITCH 3100 C dans le flux de remplissage, cela peut entraîner des mesures erronées. Pour l'éviter, nous vous recommandons d'installer le OPTISWITCH 3100 C à un endroit de la cuve où il ne sera pas perturbé par des influences négatives telles que flux de remplissage ou agitateurs par exemple.

  • Page 14: Protection Contre Les Chutes De Pierre

    être protégé contre une détérioration par une tôle adéquate. C'est à vous qu'il incombe de fabriquer cette tôle de protection. > 125 mm (> 5") Fig. 7: Tôle de chicane pour protection contre les détériorations OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 15: Raccordement À L'alimentation En Tension

    Raccordez l'alimentation en tension suivant les schémas suivants. Respectez pour cela les réglementations d'installation générales en vigueur. Reliez toujours le détecteur OPTISWITCH 3100 C à la terre de la cuve (liaison équipotentielle) ou pour les cuves en plastique au potentiel du sol le plus proche. Utilisez pour cela la borne de terre entre les presse-étoupe sur le côté...

  • Page 16: Étapes De Raccordement

    9. Bien serrer l'écrou flottant du presse-étoupe. L'anneau d'étan- chéité doit entourer complètement le câble 10. Procéder éventuellement à un nouveau réglage 11. Revisser le couvercle du boîtier Le raccordement électrique est terminé. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 17: Schéma De Raccordement Boîtier À Chambre Unique

    Avertissement ! Il n'y a aucune protection contre l'inversion de polarité. Veuillez res- pecter la polarité des lignes de sortie. Fig. 10: Schéma de raccordement OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 18 5 Raccordement à l'alimentation en tension 1 2 3 4 Fig. 11: Comportement NPN 1 2 3 4 Fig. 12: Comportement PNP OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 19: Mise En Service

    Témoin de contrôle Réglage de la plage de Le potentiomètre vous permet d'adapter le point de commutation au densité (1) produit. Il est préréglé en usine et ne doit être modifié que dans des cas limites. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 20: Tableau De Fonctionnement

    6 Mise en service Le potentiomètre du OPTISWITCH 3100 C a été réglé en usine en butée droite (> 0,02 g/cm³ ou 0.0008 lbs/in³. Pour les pulvérulents particulièrement légers, tournez le potentiomètre en butée gauche (> 0,008 g/cm³ ou 0.0003 lbs/in³). Ainsi, vous augmenterez la sensi- bilité...
  • Page 21 6 Mise en service Niveau État de commutation Témoin de contrôle Mode de fonctionnement Ouvert min. Protection contre la marche à vide Rouge Panne de tension d'ali- Quelconque Ouvert mentation (mode min.-max.) Anomalie Quelconque Ouvert Clignote rouge OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 22: Maintenance Et Élimination Des Défauts

    éliminer les défauts survenus. Causes du défaut Le OPTISWITCH 3100 C vous offre une très haute sécurité de fonctionnement. Toutefois, des défauts peuvent apparaître pendant le fonctionnement de l'appareil. Ces défauts peuvent par exemple avoir les causes suivantes : •...

  • Page 23: Vérifier Le Signal De Commutation

    Procédez comme suit : 1. Couper l'alimentation de tension 2. Dévisser le couvercle du boîtier 3. Soulever les leviers d'ouverture des bornes à l'aide d'un tourne- vis. 4. Retirer les lignes de raccordement des bornes OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 24: Marche À Suivre En Cas De Réparation

    15. Revisser le couvercle du boîtier Le changement de l'électronique est ainsi terminé. Marche à suivre en cas de réparation Si une réparation venait à s'imposer, veuillez contacter votre agence Krohne. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 25: Démontage

    Au cas où vous n'auriez pas la possibilité de faire recycler le vieil appareil par une entreprise spécialisée, contactez-nous. Nous vous conseillerons sur les possibilités de reprise et de recyclage. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 26: Annexe

    G1½ (DIN 3852-A) Ʋ Filetage de tube, conique 1½ NPT (ASME B1.20.1) Poids de l'appareil (selon le raccord 0,8 … 4 kg (0.18 … 8.82 lbs) process) Charge latérale max. 600 N (135 lbf) OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 27 OPTISWITCH 3100 C en 316L -50 … +150 °C (-58 … +302 °F) Température process (température au -50 … +250 °C (-58 … +482 °F) filetage ou à la bride) avec extension hautes températures (en option) OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 28 Détection du niveau maximum et/ou protection antidé- bordement Tension d'alimentation Tension de service 10 … 55 V DC Consommation Max. 0,5 W Suivant la version M12 x 1, selon ISO 4400, Harting, 7/8" FF. OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 29: Dimensions

    ø 84mm ø 77mm (3.03") (3.31") (3.03") M20x1,5/ M20x1,5/ M20x1,5/ M20x1,5 ½ NPT ½ NPT ½ NPT Fig. 27: Versions de boîtiers Chambre unique en plastique Chambre unique en acier inoxydable Une chambre - aluminium OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 30 9 Annexe G1½ ø 43 mm (1.69") Fig. 28: OPTISWITCH 3100 C - version filetée G1½ (DIN ISO 228/1) OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 31 9 Annexe ø 34 mm (1.34") Fig. 29: Extension haute température OPTISWITCH 3100 C • Transistor (NPN/PNP)

  • Page 32: Marque Déposée

    9 Annexe Marque déposée Toutes les marques utilisées ainsi que les noms commerciaux et de sociétés sont la propriété de leurs propriétaires/auteurs légitimes. OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 33 Notes OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 34 Notes OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 35 Notes OPTISWITCH 3100 C • Transistor (NPN/PNP)
  • Page 36 Systèmes de mesure pour l'industrie pétrolière et gazière KROHNE Messtechnick GmbH & Co. KG Ludwig-Krohne-Straße 5 D-47058 Duisburg Tel.: +49 (0) 203 301 0 Tel.: +49 (0) 203 301 10389 info@krohne.de Consultez notre site Internet pour la liste des contacts KROHNE: www.krohne.com...
