Mise en service

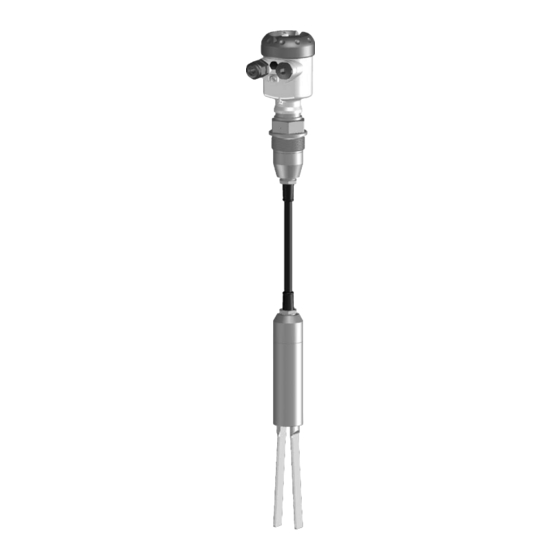

OPTISWITCH 3200 C
avec sortie NAMUR

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTISWITCH 3200 C

Sommaire des Matières pour KROHNE OPTISWITCH 3200 C

  • Page 1 Mise en service OPTISWITCH 3200 C avec sortie NAMUR...

  • Page 2: Table Des Matières

    Réparation de l'appareil ....8 Démontage Procédure de démontage....OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 3 Encombrement ......Notices de mise en service complémentaires Information: Le OPTISWITCH 3200 C est proposé en plusieurs versions. Suivant la version choisie, des notices de mise en service complémentaires vous seront livrées avec l'appareil. Vous trouverez la liste de ces notices complémentaires au chapitre...

  • Page 4: Propos De Cette Notice Technique

    à Etape de déroulement d'une action Cette flèche indique le pas de déroulement d'une action. Chronologie de déroulement d'une action Le déroulement d'une action est numéroté dans son ordre chronologique. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 5: Pour Votre Sécurité

    à des personnes autorisées par le fabricant de l'appareil. 2.2 Définition de l'application L'appareil OPTISWITCH 3200 C est un capteur pour la détection de niveau. Vous trouverez des informations détaillées sur le domaine d'application du OPTISWITCH 3200 C au chapitre "Descrip- tion de l'appareil".

  • Page 6: Conformité Sil

    Immission EN 61326 : 1997/A1 : 1998 DBT : EN 61010-1 : 2001 2.6 Conformité SIL Le OPTISWITCH 3200 C satisfait aux exigences de la sécurité fonctionnelle selon IEC 61508/IEC 61511. Vous trouverez d'autres informations dans la notice complémentaire "Safety Manual - Sécurité...

  • Page 7: Description De L'appareil

    Le OPTISWITCH 3200 C se compose des éléments suivants : Composants Couvercle de boîtier Boîtier avec électronique Raccord process avec lames vibrantes Fig. 1: OPTISWITCH 3200 C - avec boîtier en matière plastique Couvercle de boîtier Boîtier avec électronique Raccord process 3.2 Mode de fonctionnement Le OPTISWITCH 3200 C est un détecteur de niveau avec...
  • Page 8 Détection sous l'eau de produits décantés Si vous avez commandé le OPTISWITCH 3200 C pour une détection de solides dans l'eau, tenez compte que les lames vibrantes ont été étalonnées à la densité de l'eau. Dans l'air ou avec des lames immergées dans l'eau (densité...

  • Page 9: Réglage Et Configuration

    Température de transport et de stockage voir "Annexe - Température de stockage et de transport Caractéristiques techniques - Conditions ambiantes" Humidité relative de l'air 20 … 85 % OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 10: Montage

    Montage 4 Montage 4.1 Remarques générales De façon générale, le détecteur OPTISWITCH 3200 C est à Point de commutation installer en position verticale. Il faut seulement veiller lors du montage à ce que l'élément vibrant soit à la hauteur du point de commutation désiré.

  • Page 11: Consignes De Montage

    Pour compenser l'erreur de mesure causée par le cône de déversement dans les réservoirs cylindriques, il est nécessaire d'installer le capteur à un écart de d/6 de la paroi. OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 12 Montage Fig. 3: Remplissage et vidange au centre Fig. 4: Remplissage au centre, vidange latérale OPTISWITCH 3200 C Orifice de vidange Orifice de remplissage OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 13 Pour l'éviter, nous vous recommandons d'installer le OPTISWITCH 3200 C à un endroit de la cuve où il ne sera pas perturbé par des influences négatives telles que flots de remplissage ou agitateurs.
  • Page 14 être protégé contre une détérioration par une tôle adéquate. C'est à vous qu'il incombe de fabriquer cette tôle de protection. OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 15 Montage >125 Fig. 7: Tôle de protection contre les détériorations OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 16: Raccordement À La Tension D'alimentation

    Les indications concernant l'alimentation vous seront pré- cisées au chapitre "Caractéristiques techniques" en "Annexe" de cette notice. Le branchement du OPTISWITCH 3200 C se fera par un câble Sélection du câble de raccor- dement usuel de section circulaire. Un diamètre extérieur du câble compris entre 5 et 9 mm garantit l'étanchéité...

  • Page 17: Etapes De Raccordement

    9 Serrez bien l'écrou flottant du presse-étoupe, le joint d'étanchéité doit entourer complètement le câble 10 Eventuellement, procédez à un nouveau réglage 11 Revissez le couvercle du boîtier. Vous avez maintenant terminé le raccordement électrique. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 18: Schéma De Raccordement Du Boîtier À Chambre Unique

    Les schémas suivants sont valables aussi bien pour la version non Ex que pour la version EEx d. Aperçu des boîtiers Fig. 9: Boîtier à chambre unique proposé en plusieurs matériaux Plastique Aluminium Acier inox Filtre pour mise à l'atmosphère OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 19 Vous trouverez d'autres informations au chapitre "Caractéris- tiques techniques" en "Annexe" et les "Caractéristiques techniques Ex" dans la notice "Consignes de sécurité" livrée avec l'appareil. Fig. 11: Schéma de raccordement du boîtier à chambre unique OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 20 Vous trouverez de plus amples informations au chapitre "Test de fonctionnement périodique". 1 2 3 4 Fig. 12: Schéma de raccordement - touche de simulation externe Amplificateur-séparateur de commutation NAMUR Pont Touche de simulation externe OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 21: Mise En Service

    Adaptation du point de commutation (1) tation de l'appareil au type de solides en vrac/pulvérulents. Il est préréglé en usine et masqué par un autocollant. Il ne doit être modifié que dans des cas exceptionnels. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 22: Tableau De Fonctionnement

    Mise en service Le potentiomètre du OPTISWITCH 3200 C a été réglé en usine en butée droite (>0,02 g/cm³). Pour les pulvérulents particulièrement légers, tournez le potentiomètre en butée gauche (>0,008 g/cm³). Ainsi, vous augmenterez la sensibilité du OPTISWITCH 3200 C qui pourra détecter les pulvérulents légers avec une plus haute fiabilité.

  • Page 23: Test De Fonctionnement Périodique

    6.4 Test de fonctionnement périodique Conformément à IEC 61508. Le OPTISWITCH 3200 C est qualifié en mode de fonctionne- ment A (sécurité antidébordement) pour une application dans des chaînes de mesure du niveau SIL2 conformément à IEC 61508 (en version redondante, niveau SIL3).
  • Page 24 La touche de simulation est noyée sur le préamplificateur. Appuyez sur la touche de simulation durant >2 secondes. Si le OPTISWITCH 3200 C est raccordé à un APS, vous devez couper la ligne reliant le capteur à l'APS pendant plus de 2 secondes.
  • Page 25 1. Low Current env. 1 mA excité désexcité/h- (env. 3 s) ors tension 2. High Current env. 2,2 mA désexcité/h- excité (env. 1,5 s) ors tension 3. Retour à l'état de fonc- tionnement actuel OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 26 IEC 61508. Vous pouvez également réaliser le test de fonctionnement avec les valeurs courant délivrées par l'appareil directement via un APS ou une UCP. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 27: Entretien De L'appareil Et Élimination Des Défauts

    C ne nécessite en fonctionnement normal aucun entretien particulier. 7.2 Elimination des défauts L'appareil OPTISWITCH 3200 C vous offre une très haute Causes des défauts sécurité de fonctionnement. Toutefois, l'apparition d'un défaut pendant le fonctionnement de l'appareil ne peut être exclue définitivement.

  • Page 28: Remplacez Le Préamplificateur

    être ouvert sauf en absence complète d'at- mosphère explosive. Procédez comme suit : 1 Coupez la tension d'alimentation. 2 Dévissez le couvercle du boîtier. 3 Soulevez les leviers d'ouverture des bornes à l'aide d'un tournevis. OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 29 12 Rabaissez les leviers d'ouverture des bornes, le ressort des bornes est bien audible au rabattement des leviers 13 Vérifiez la bonne fixation des fins de conducteurs dans les bornes en tirant légèrement dessus. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 30: Réparation De L'appareil

    15 Revissez le couvercle du boîtier. Vous avez terminé le changement de l'électronique. 7.4 Réparation de l'appareil Si une réparation venait à s'imposer, procédez comme suit : Sur la page d'accueil de notre site internet http://www.krohne- mar.com/fileadmin/media-lounge/PDF-Download/ Specimen_e.pdf, vous pouvez télécharger un formulaire de retour.

  • Page 31: Démontage

    Matériaux : voir "Caractéristiques techniques" Au cas où vous n'auriez pas la possibilité de faire recycler l'ancien appareil par une entreprise spécialisée, contactez- nous, nous vous conseillerons sur les possibilités de reprise et de recyclage. OPTISWITCH 3200 C - avec sortie NAMUR...

  • Page 32: Annexe

    >=2,2 mA émergé(es)/<=1 mA immergé(es) dante (max) - Courbe caractéristique ascendante <=1 mA émergé(es)/>=2,2 mA immergé(es) (min) - Signalisation de défaut <=1 mA Système d'exploitation nécessaire système d'exploitation NAMUR selon IEC 60947-5-6 (EN 50227/DIN 19234) OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 33 ½ NPT ou : 1x connecteur (suivant la version), 1x obturateur M20x1,5 Bornes à ressorts capacité de serrage maxi. 1,5 mm² Suivant la version M12x1, selon DIN 43650, Harting, Amphenol-Tuchel, 7/ 8" FF. OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 34 ATEX II 1/2G, 2G EEx d IIC T6 ATEX II 1/2 D IP66 T Pour les caractéristiques différentes concernant les applications Ex : voir consignes de sécurité séparées. Voir les températures indiquées dans les consignes de sécurité OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 35 ø 77mm ") ø 84mm ø 77mm ") ") ") M20x1,5/ M20x1,5/ M20x1,5 ½ NPT ½ ½ NPT Fig. 16: Variantes de boîtiers Boîtier en plastique Boîtier en acier inox Boîtier en aluminium OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 36 Annexe G1½A ø 43mm (1 ") ø 11mm ( ") ø 43mm (1 ") Fig. 17: OPTISWITCH 3200 C, version filetée G1½ A = Longueur du capteur, voir aux "Caractéristiques techniques" OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 37 Annexe OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 38 Annexe OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 39 Annexe OPTISWITCH 3200 C - avec sortie NAMUR...
  • Page 40 Sous réserve de modifications pour raisons techniques 31357-FR-060926...
