14
Régler des interrupteurs DIP-switch
4.4
À l'aide des interrupteurs DIP-switch (voir : « Micro-interrupteurs type DIP-switch » p. 7) :
1. Définissez le mode fonctionnement du contrôleur (interrupteurs 9 et 10).
2. Sélectionnez l'antenne émettrice (interrupteur 8).
3. Définissez l'adresse du contrôleur si le contrôleur doit être connecté à la centrale
INTEGRA / INTEGRA Plus (interrupteurs 1-5).
4.5
Raccorder des fils
Protégez le câblage contre le contact avec des bords tranchants, ils peuvent
endommager l'isolation des fils.
Module d'extension de dispositifs sans fil pour les centrales d'alarme
4.5.1
de la société SATEL
En fonction de la centrale à laquelle le contrôleur sera connecté :
INTEGRA / INTEGRA Plus : connectez les bornes CKM, DTM, CKE, DTE et COM
aux bornes correspondantes du bus de communication de la centrale d'alarme (fig. 6).
VERSA / VERSA Plus / VERSA IP : connectez les bornes CKE, DTE et COM aux bornes
correspondantes du bus de communication de la centrale d'alarme (fig. 7).
Si vous utilisez le type de câble de type « paire torsadée » pour connecter les bornes DTM
et CKM, n'oubliez pas que les signaux CKM et DTM / CKE et DTE (horloge et données)
ne peuvent pas être transmis à l'aide une paire de fils torsadés. Les fils doivent être conduits
dans un seul câble.
En option, vous pouvez connecter des dispositifs de signalisation aux sorties informant
des problèmes dans le système ABAX 2.
ACU-220

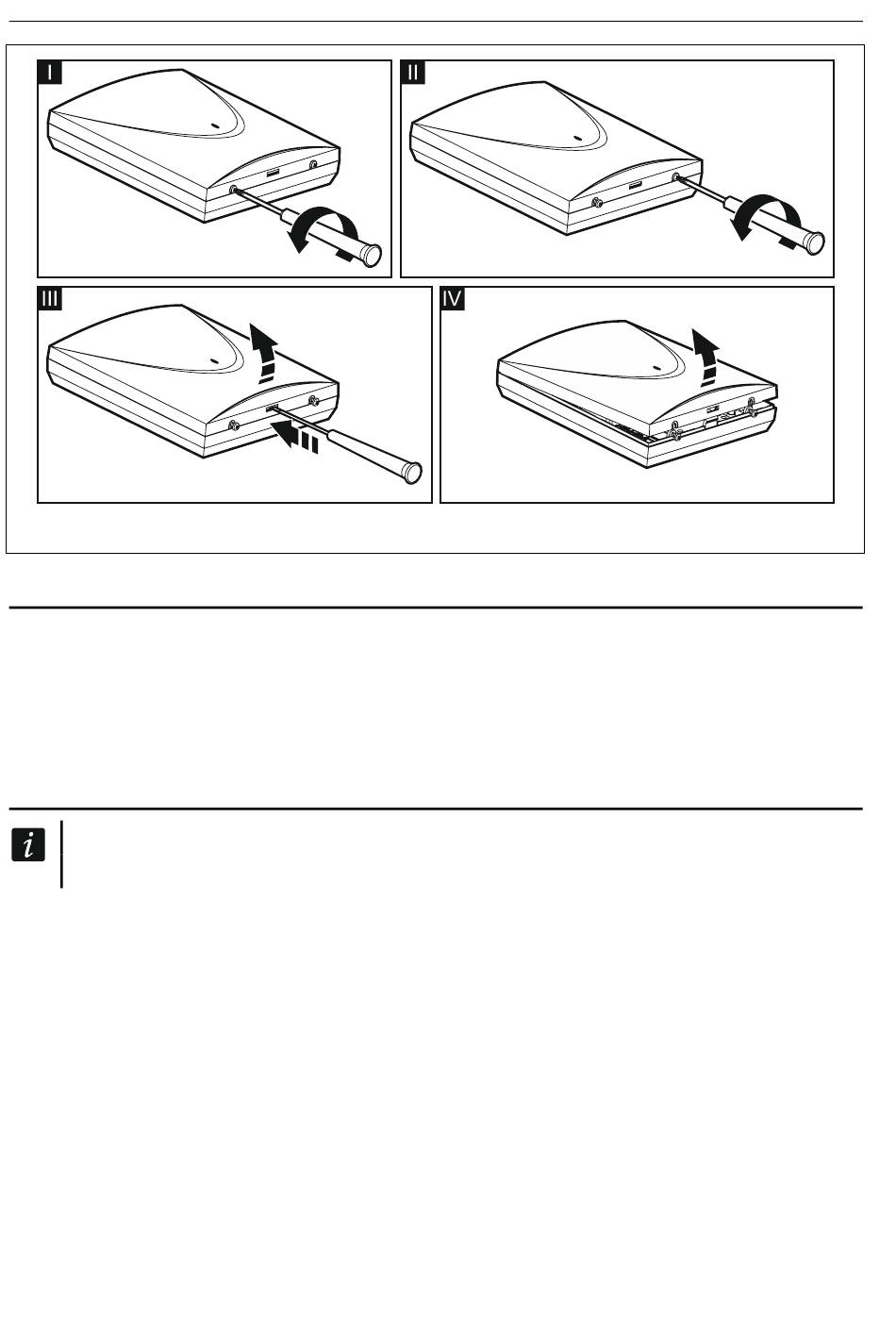

Fig. 5. Ouverture du boitier OPU-1A.
SATEL
