Manuels Connexes pour Satel ACU-270
Sommaire des Matières pour Satel ACU-270
- Page 1 CONTROLEUR DU SYSTEME SANS FIL ABAX ACU-270 Version du logiciel 5.02 acu-270_fr 03/16 SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdańsk POLOGNE tél. + 48 58 320 94 00 www.satel.eu...
- Page 2 Veuillez visiter notre site : http://www.satel.eu Par la présente, la société SATEL sp. z o.o. déclare que le dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/EC. La déclaration de conformité peut être consultée sur le site : www.satel.eu/ce...
- Page 3 Modifications apportées à la version du logiciel 5.02 • Gestion de nouveaux dispositifs sans fil : – AOD-200 – détecteur extérieur de mouvement sans fil double technologie, – ASP-100 – sirène extérieure sans fil. • Quelle que soit la centrale avec laquelle le contrôleur fonctionne, pour certains dispositifs sans fil, vous pouvez choisir une ou deux positions que le dispositif occupe sur la liste de dispositifs (jusqu’ici, c’était possible seulement en cas de fonctionnement avec la centrale INTEGRA / INTEGRA Plus).
-
Page 4: Table Des Matières
ACU-270 SATEL SOMMAIRE Introduction ........................3 Caractéristiques ........................ 3 Carte électronique ......................3 Bornes ........................4 Micro-interrupteurs de type DIP-switch ..............4 3.2.1 Contrôleur connecté à la centrale INTEGRA / INTEGRA Plus ......4 3.2.2 Contrôleur connecté à la centrale VERSA / VERSA Plus / VERSA IP ....4 Voyant LED........................ -
Page 5: Introduction
ACU-270 1. Introduction Le contrôleur ACU-270 fonctionne avec les centrales INTEGRA, INTEGRA Plus, VERSA, VERSA et Plus VERSA IP. Il permet l’extension du système par l’ajout des dispositifs et claviers sans fil ABAX. La communication dans le système ABAX est bidirectionnelle. -
Page 6: Bornes

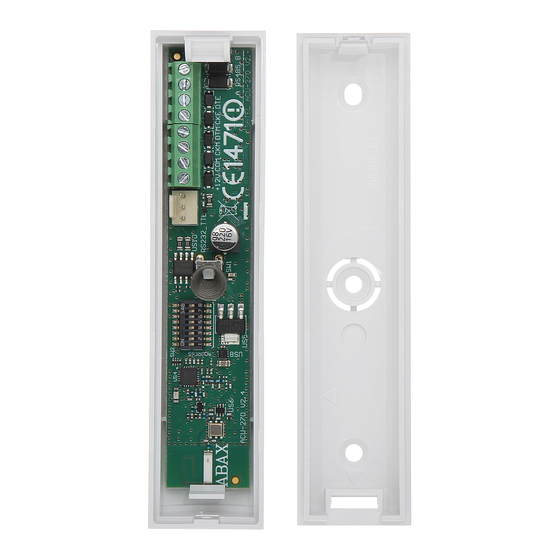

Légende de la figure 1: bornes. port RS-232 (standard TTL) permettant la mise à jour du logiciel de l’ordinateur. Le contrôleur peut être connecté à l’ordinateur à l’aide du convertisseur USB-RS offert par la société SATEL. contact d’autoprotection. kit des micro-interrupteurs DIP-switch. Bornes +12V - entrée d’alimentation. -
Page 7: Installation Du Contrôleur
SATEL ACU-270 4. Installation du contrôleur Avant d’effectuer tous raccordements électriques, mettre le système d’alarme hors tension. L’installation du système d’alarme à laquelle le contrôleur sera connecté doit être équipée de : • disjoncteur bipolaire, • protection contre le court-circuit au moyen d’un fusible temporisé de 16 A. -
Page 8: Programmation Du Contrôleur
ACU-270 SATEL (horloge et données) ne peuvent pas être envoyés par une paire de fils torsadés. Les fils doivent être conduits dans un câble. Protégez le câblage contre le contact avec des bords tranchants pour éviter de l’endommager. 9. Connectez les fils d’alimentation aux bornes 12V et COM. Utilisez les fils d’une section de 1 –... -
Page 9: Paramètres, Options Et Fonctions
SATEL ACU-270 2. R ). Entrez au sous-menu. La liste de dispositifs s’affiche. A l’aide EGLAGES des touches et , cherchez le nom du contrôleur et appuyez sur la touche pour commencer à programmer « étape étape ». fonctions activant la synchronisation et activant / désactivant le mode test sont disponibles au sous-menu... -
Page 10: Dispositifs Sans Fil
ACU-270 SATEL la communication entre le contrôleur et les dispositifs sans fil est rare, moins ils consomment d’énergie et la durée de vie de la batterie est plus longue. En cas du détecteur AMD-103 et de la sirène ASP-100, aucune communication n’a lieu pendant l’interrogation. -
Page 11: Installation Des Dispositifs Sans Fil
SATEL ACU-270 • ATD-100 – détecteur de température sans fil [géré si le contrôleur fonctionne avec la centrale INTEGRA ou INTEGRA Plus]. • AVD-100 – détecteur magnétique de vibration. Sirènes • ASP-100 – sirène extérieure sans fil. • ASP-105 – sirène extérieure commandée à distance. -
Page 12: Fonctionnement Avec Les Centrales Integra / Integra Plus
ACU-270 SATEL 6.2.1 Fonctionnement avec les centrales INTEGRA / INTEGRA Plus Le nombre de dispositifs sans fil gérés dépend de la centrale. Lors de l'ajout et de la suppression de dispositifs sans fil, n’oubliez pas que la fonction d'identification enregistre les zones et les sorties par groupes de 8. Juste après l’ajout d’un dispositif sans fil qui occupe une zone, la centrale réserve 8 zones dans le système pour... - Page 13 SATEL ACU-270 INTEGRA / INTEGRA Plus ACU-270 zones sorties N° liste de dispositifs n° dispositif ° dispositif sirène ASP-105 17 sirène ASP-105 17 sirène ASP-105 18 sirène ASP-105 18 sirène ASP-105 19 non utilisé/indisponible détecteur APD-100 19 détecteur APD-100 20 non utilisé/indisponible détecteur APD-100...
- Page 14 ACU-270 SATEL Ajouter de nouveaux dispositifs sans fil Logiciel DLOADX Pour ajouter les dispositifs sans fil, cliquez sur le nom du contrôleur de la liste dans la fenêtre « Structure », onglet « Matériel ». 1. Cliquez sur bouton « Lire ». Les données relatives aux dispositifs sans fil seront lues à...
- Page 15 SATEL ACU-270 ASW-100 E / ASW-100 F : insérez le contrôleur dans la prise 230 V, d’autres dispositifs : violez (ouvrez) le contact d’autoprotection. Si vous avez saisi le numéro de série incorrect ou que le dispositif est déjà enregistré, vous en serez informé...
-
Page 16: Fonctionnement Avec Les Centrales Versa / Versa Plus / Versa Ip
ACU-270 SATEL 4. Le message sur l’écran informe de l’activation de la fonction d’identification des modules d’extension. Après l’identification des dispositifs, vous retournez à la liste de dispositifs sans fil. 6.2.2 Fonctionnement avec les centrales VERSA / VERSA Plus / VERSA IP Les centrales VERSA / VERSA Plus / VERSA IP peuvent gérer jusqu’à... - Page 17 SATEL ACU-270 AOD-200 – détecteur de mouvement sans fil double technologie. A programmer : − sensibilité du capteur infrarouge ; − sensibilité du capteur micro-ondes ; − sensibilité du capteur crépusculaire (seuil de détection). APMD-150 – détecteur de mouvement sans fil double-technologie. A programmer : −...
-
Page 18: Programmation Dans Le Système Integra / Integra Plus
ACU-270 SATEL 6.3.2 Programmation dans le système INTEGRA / INTEGRA Plus Logiciel DLOADX Les dispositifs sans fil peuvent être configurés dans la fenêtre « Structure », onglet « Matériel » après le clic sur le nom du contrôleur (fig. 5). Avant d’apporter toutes modifications, cliquez sur bouton «... - Page 19 SATEL ACU-270 – valeur numérique correspondant à la température de -30° C à +70° C (avec une précision de 0,5°), – valeur numérique correspondant à la tolérance de 0,5° C à 10° C (avec une précision de 0,5°). AVD-100 – pour le détecteur magnétique, tapez le chiffre 0 (interrupteur à lames souples inférieur) ou 1 (interrupteur à...
-
Page 20: Programmation Dans Le Système Versa / Versa Plus / Versa Ip
ACU-270 SATEL 6.3.3 Programmation dans le système VERSA / VERSA Plus / VERSA IP Logiciel DLOADX Les dispositifs sans fil peuvent être configurés dans la fenêtre « Versa – Structure », onglet « Matériel » après le clic sur le nom du contrôleur sur la liste de dispositifs. La configuration s’effectue de la même manière que celle dans le système INTEGRA / INTEGRA Plus. -
Page 21: Sirènes Sans Fil
SATEL ACU-270 Les piles assurent le fonctionnement des détecteurs environ 3 ans à condition d’être à l’état passif pour une partie de cette période et que la Période d’interrogation est de 12 secondes. Une plus longue période d’interrogation (24 ou 36 secondes) prolongera la durée de vie de la pile. -
Page 22: Modules D'extension Sans Fil De Zones Et De Sorties Filaires
ACU-270 SATEL A l’ouverture du contact d’autoprotection dans la sirène, une alarme de sabotage : ASP-100 – dure pendant le temps maximal programmé pour la sirène (type de son programmé et signalisation optique) ; ASP-105 – dure pendant le temps maximal de la signalisation acoustique programmé pour la sirène (type de son programmé... -
Page 23: Contrôleurs Sans Fil 230 V Ac
SATEL ACU-270 • l’état de l’alimentation AC – l’information sur le manque d’alimentation est envoyée, si l’absence de l’alimentation AC dure plus de 30 secondes. Le retour de l’alimentation est annoncé avec le même retard. 6.4.4 Contrôleurs sans fil 230 V AC L’activation de la sortie à... -
Page 24: Télécommandes Dans Le Système Integra / Integra Plus
ACU-270 SATEL à la centrale, les télécommandes seront automatiquement affectées aux utilisateurs existants. Télécommandes dans le système INTEGRA / INTEGRA Plus L’utilisateur ne peut avoir qu’une télécommande APT-100. Si plusieurs contrôleurs du système sans fil ABAX sont connectés à la centrale d’alarme INTEGRA / INTEGRA Plus, la télécommande est gérée par tous les contrôleurs. -
Page 25: Ajouter Une Télécommande Apt-100 À L'aide Du Logiciel Dloadx
SATEL ACU-270 Une télécommande ajoutée à l’utilisateur aura les mêmes paramètres que celle supprimée. Pour supprimer toutes les télécommandes avec leurs paramètres, utiliser la fonction ABAX disponible sur le clavier en mode service UPPRIMER ELECOMMANDE ’... -
Page 26: Supprimer Une Télécommande Apt-100 À L'aide Du Logiciel Dloadx
ACU-270 SATEL Affecter des sorties aux voyants LED 1. Cliquez sur le champ dans la colonne « LED ». 2. Entrez 3 chiffres au maximum à l’aide du clavier. Chacun des chiffres doit correspondre au numéro du champ avec la sortie sélectionnée pour confirmer (à droite de la fenêtre) c’est-à-dire de 1 à... -
Page 27: Spécifications Techniques
SATEL ACU-270 2. Faites un clic droit de la souris. Sélectionnez une nouvelle information dans le menu déroulant qui s’affiche. 9. Spécifications techniques Tension d’alimentation ..................12 V DC ±15% Consommation de courant en veille ................. 47 mA Consommation maximale de courant ................75 mA Bande de fréquence de fonctionnement ..........
