- Page 1 Centrale de contrôle d’accès ACCO-NT Notice installateur Version du logiciel 1.00 acco-nt_fr 04/15 SATEL sp. z o.o. ul. Budowlanych 66 80-298 Gdańsk POLOGNE tél. + 48 58 320 94 00 www.satel.eu...
- Page 2 à la perte des droits de garantie. FreeRTOS v 6.1.0 est utilisé – licenced under Modified GPL license (www.freertos.org). La société SATEL a pour objectif d'améliorer continuellement la qualité de ses produits ce qui peut entraîner des modifications de leurs spécifications techniques et des logiciels.
-
Page 3: Table Des Matières
6.9.1 Procédure de raccordement de l’alimentation et de démarrage de la centrale ..12 Numérotation d’entrées et de sorties dans le système ........... 12 Configuration des paramètres réseau de la centrale ACCO-NT ........12 Installation du programme ACCO-NT Conf .............. 12 Premier raccordement de la centrale ACCO-NT à... -
Page 4: Introduction
Introduction Le système de contrôle d’accès ACCO NET se compose du logiciel et des dispositifs fabriqués par la société Satel. La notice d’installation du logiciel du système ACCO NET est disponible sur le site www.satel.eu. La présente notice s’applique à l’installation de la centrale de contrôle d’accès ACCO-NT. - Page 5 • Mise à jour du logiciel des dispositifs connectés au système. Programmation • Programmation en local (uniquement : paramètres réseau de la centrale et heure) : – ordinateur avec le programme ACCO-NT Conf installé connecté au port USB de la centrale. • Programmation à distance via le réseau : –...
-

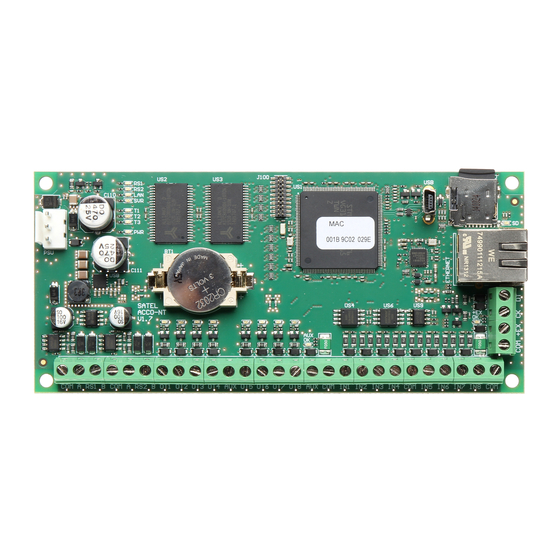

Page 6: Description De La Carte Principale
• Prise USB MINI-B permettant : − la configuration des paramètres réseau à l’aide de l’ordinateur avec le programme ACCO-NT Conf installé, − la mise à jour du logiciel sans la démonter. • Horloge en temps réel avec calendrier et batterie de secours. -
Page 7: Carte Mémoire Microsd
SATEL Notice installateur prise RJ-45 pour connecter le réseau Ethernet. Equipée en deux voyants LED : vert signale la connexion au réseau et la transmission de données, jaune informe de la vitesse de transmission négociée (allumé : 100 Mb ; n’est pas allumé... -
Page 8: Voyants Led
Les modules de contrôle d’accès doivent être connectés a deux bus RS-485 situés sur la carte de la centrale ACCO-NT. Au total, 255 contrôleurs peuvent être connectés. Jusqu’à 128 dispositifs peuvent être connectés a un bus. Il est recommandé que les deux bus soient uniformément chargés. -
Page 9: Installation Du Système
SATEL Notice installateur INT-E. Module d’extension d’entrées. Permet d’ajouter 8 entrées filaires programmables au système. INT-O. Module d’extension de sorties. Permet d’ajouter 8 sorties type OC ou sorties relais. INT-PP. Module d’extension d’entrées et de sorties. Permet d’ajouter 8 entrées filaires 4 relais et 4 type OC) au système. -
Page 10: Installation De La Carte Principale De La Centrale
Les modules de contrôle d’accès doivent être alimentés selon la description contenue dans les notices fournie avec les dispositifs respectifs. Le raccordement des modules de contrôle d’accès à la centrale ACCO-NT doit être effectué en topologie du bus (l’utilisation de la topologie « en Etoile » n’est pas recommandée). -
Page 11: Adressage Des Modules De Contrôle D'accès
Fig. 2. Schéma du mode raccordement des modules de contrôle d’accès à la centrale ACCO-NT. La centrale peut être raccordée au bus dans n’importe quel lieu. Placez les résistances 100 Ω (± 10%) au début et à la fin du bus. Reliez les bornes COM des modules et de la centrale à... -
Page 12: Raccordement Des Dispositifs Au Bus De Modules D'extension
ACCO-NT SATEL Pour le mode de leur raccordement, reportez-vous à la notice fournie avec le module de contrôle d’accès ACCO. Raccordement des dispositifs au bus de modules d’extension Les fils du bus doivent être conduits dans un seul câble. La longueur totale du bus de modules d’extension ne peut pas dépasser 1000 m. -
Page 13: Adressage Des Dispositifs Connectés Au Bus De Clavier
SATEL Notice installateur Fig. 4. Mode de raccordement des modules d’extension utilisant une autre source d’alimentation. 6.6.1 Adressage des dispositifs connectés au bus de clavier Chaque dispositif connecté au bus de modules d’extension doit avoir son adresse individuelle de 0 à 31. Les adresses ne peuvent pas se répéter (les dispositifs avec les adresses identiques ne sont pas gérés par la centrale). -
Page 14: Raccordement De L'alimentation
4. Cliquez sur la commande « Programmes » au menu sur le côté gauche de l’écran. Les liens aux fichiers d’installation s’affichent. 5. Cliquez sur le lien ACCO-NT Conf et téléchargez le fichier d’installation pour installer le programme. Premier raccordement de la centrale ACCO-NT à l’ordinateur Pour alimenter la centrale aux fins de la configuration à... -
Page 15: Description Du Programme Acco-Nt Conf
2. Le système Windows détecte automatiquement la connexion d’un nouveau dispositif et installe des contrôleurs pour le nouveau matériel. 3. Activez le programme ACCO-NT Conf. L’application se connecte automatiquement avec le dispositif. Si plusieurs centrales sont connectées à l’ordinateur, le programme sélectionné... - Page 16 ACCO-NT SATEL Fig. 5. Fenêtre du programme ACCO-NT Conf (exemple de connexion avec la centrale ACCO-NT avec des paramètres d’usine). New settings (Nouveaux paramètres) Les paramètres affichés dans cet espace concernent les paramètres à enregistrer dans la centrale.
-
Page 17: Sur Le Fonctionnement Du Système Acco Net
Sur le fonctionnement du système ACCO NET Tous les éléments du système fonctionnent correctement si la communication entre les dispositifs, les centrales ACCO-NT et le programme ACCO Server est assurée. -
Page 18: Remplacement Du Logiciel De La Centrale
10. Remplacement du logiciel de la centrale La version actuelle du logiciel de la centrale ACCO-NT et le programme servant à la mise à jour du logiciel de la centrale sont disponibles sur le site www.satel.eu. Pour remplacer le logiciel : 1. -
Page 19: Procédure D'urgence De Remplacement Du Logiciel De La Centrale
6. Activez le programme de mise à jour du logiciel de la centrale et mettez à jour le logiciel de la centrale selon la procédure présentée dans le chapitre « Remplacement du logiciel de la centrale ». 11. Spécifications techniques de la centrale ACCO-NT Nombre d’entrées programmables ..................8 Nombre de sorties : bas courant type OC .............
