Liquiline System CA80AM
Vous pouvez visualiser graphiquement sur l' a fficheur vos entrées de registre ("Afficher tracé").
Vous pouvez également adapter l' a ffichage à vos exigences individuelles :
• Si vous appuyez sur le navigateur dans l' a ffichage graphique, vous accédez à des options
supplémentaires comme le zoom et le décalage x/y du graphe.
• De plus, vous avez également la possibilité de définir un curseur. Si vous sélectionnez cette
option, vous pouvez, avec le navigateur, vous déplacer le long du graphe et obtenir à chaque
point l' e ntrée de registre correspondante (horodatage/valeur mesurée) sous forme de texte.
• Affichage simultané de deux registres ("Sélection 2e tracé" et "Afficher tracé"),  å 79 :
– Une petite croix marque le graphe actuellement sélectionné, pour lequel on peut par
exemple modifier le zoom ou utiliser un curseur.
– Dans le menu contextuel (appuyez sur le navigateur), vous pouvez sélectionner l' a utre
graphe. Vous pouvez alors utiliser pour ce graphe un zoom, un déplacement ou un curseur.
– Dans le menu contextuel, vous pouvez également sélectionner les deux graphes. Cela vous
permet, par exemple, d' u tiliser simultanément un zoom sur les deux graphes.

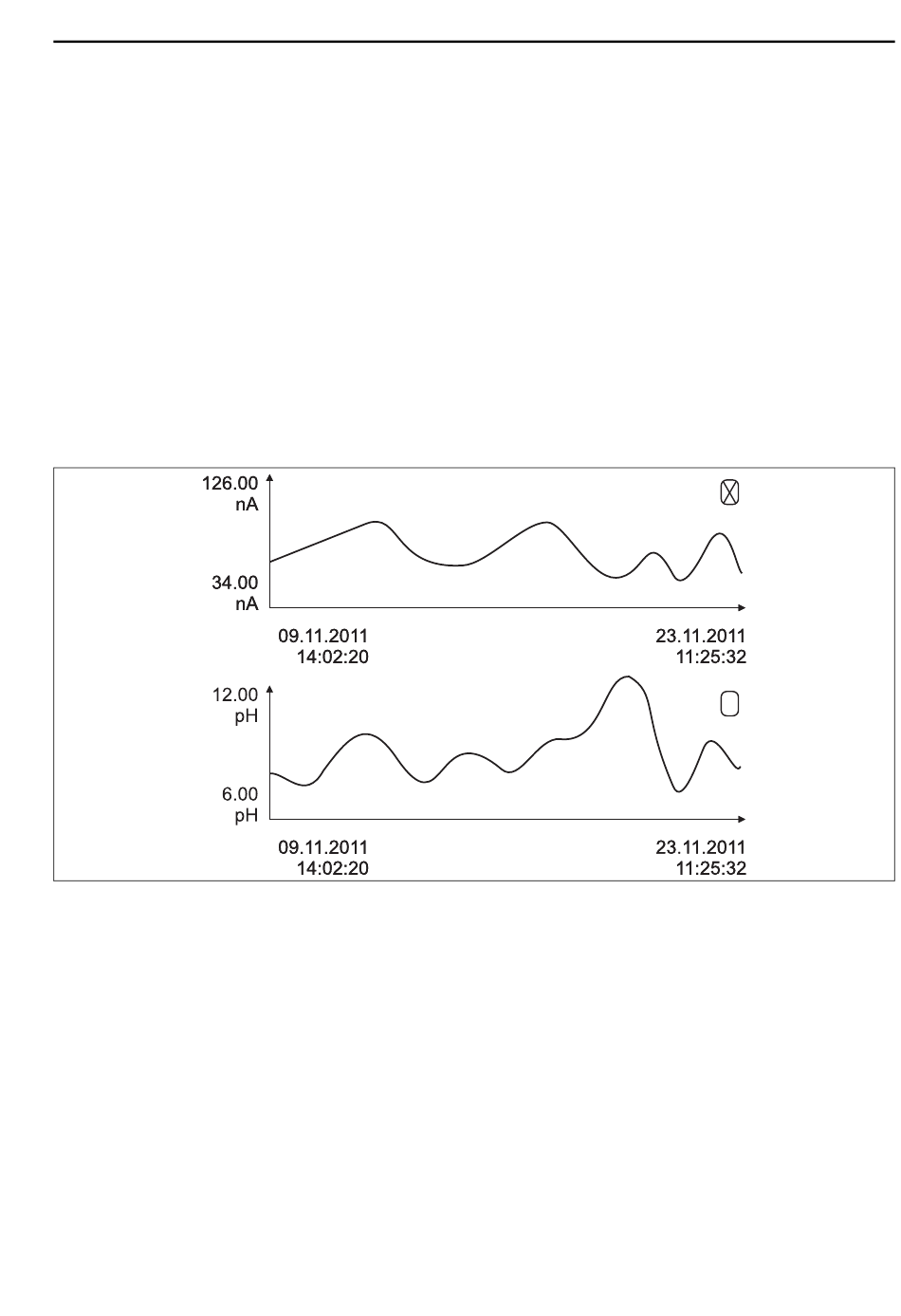

Fig. 79: Affichage simultané de deux graphes. Celui du haut est "sélectionné".
Endress+Hauser
Diagnostic et suppression des défauts
a0016688
