Utilisez toujours des appareils extérieurs conçus pour les
applications de ventilo- convecteurs intérieurs.
ATTENTION
!
RISQUE
DE
FONCTIONNEMENT DU PRODUIT
Le non- respect de cette mise en garde pourrait causer un
fonctionnement non adéquat de l'appareil.
Si vous utilisez un détendeur thermostatique en conjonction
avec un compresseur à piston à une phase, un condensateur et
un relais de démarrage de compresseur sont requis. Consultez
la documentation de commande de l'appareil extérieur pour
connaître le numéro de pièce de la trousse de démarrage
assisté.
Étape 7 – Évacuation des condensats
Pour connecter les tuyaux d'évacuation, vous devez retirer les
ouvertures des couvercles. Utilisez un couteau pour entamer
l'ouverture près de la languette et, au moyen d'une pince, tirez sur
la languette pour retirer le disque. Si nécessaire, enlevez les
aspérités sur le bord de l'ouverture, puis installez les conduites
d'évacuation des condensats. Une fois les conduites en place,
appliquez un produit d'étanchéité autour des conduites aux points
de sortie des raccords afin de conserver la caractéristique de faible
fuite d'air de l'appareil.
ATTENTION
!
RISQUE DE DOMMAGES AU PRODUIT OU DE
DOMMAGES MATÉRIELS
Le non- respect de cette mise en garde peut entraîner des
dommages au produit ou des dommages matériels.
Qu'il s'agisse d'un appareil à serpentin incliné ou d'un
appareil
à
serpentin
ventilo- convecteur en installation à circulation descendante
nécessite des procédures spéciales pour les tuyaux
d'évacuation des condensats. Les tuyaux d'évacuation
verticaux sont dotés d'une goulotte de trop- plein, située entre
le trou d'évacuation primaire et le trou d'évacuation
secondaire. Cette goulotte est bouchée pour toutes les
applications, sauf pour les installations à tirage descendant,
mais doit être utilisée pour les installations à tirage
descendant. Au cours du processus de conversion, retirez
seulement le couvercle en plastique qui recouvre les tuyaux
d'évacuation verticaux et mettez- le au rebut. Retirez le
bouchon de la goulotte de trop- plein et mettez- le au rebut. À
la fin de l'installation à tirage descendant, calfeutrez la zone
située entre le raccord du bac de récupération vertical et la
protection d'étanchéité de la porte afin de conserver la
caractéristique de faible fuite d'air de l'appareil.
Les appareils sont équipés de raccords d'évacuation primaire et
secondaire 3/4 po FPT. Pour connaître la méthode d'installation
appropriée des conduites d'évacuation des condensats, consultez
les figures 1, 2, 3, 5 et 6. Pour éviter des dommages matériels et
optimiser les performances de l'évacuation, il faut installer les
DEUX conduites d'évacuation des condensats, soit principale et
auxiliaire, et prévoir des siphons de condensats de capacité
appropriée. (Consultez les figures 16 et 17.) Des bacs de
récupération de condensat approuvés par le fabricant sont offerts.
Nous recommandons d'utiliser des raccords en PVC avec les bacs
d'évacuation des condensats en plastique. Serrez à la main et
rajoutez 1½ tour. Ne serrez pas excessivement. Utilisez une pâte
lubrifiante de tuyau.
COMPROMETTRE
en
A,
la
conversion
APPAREIL
LE

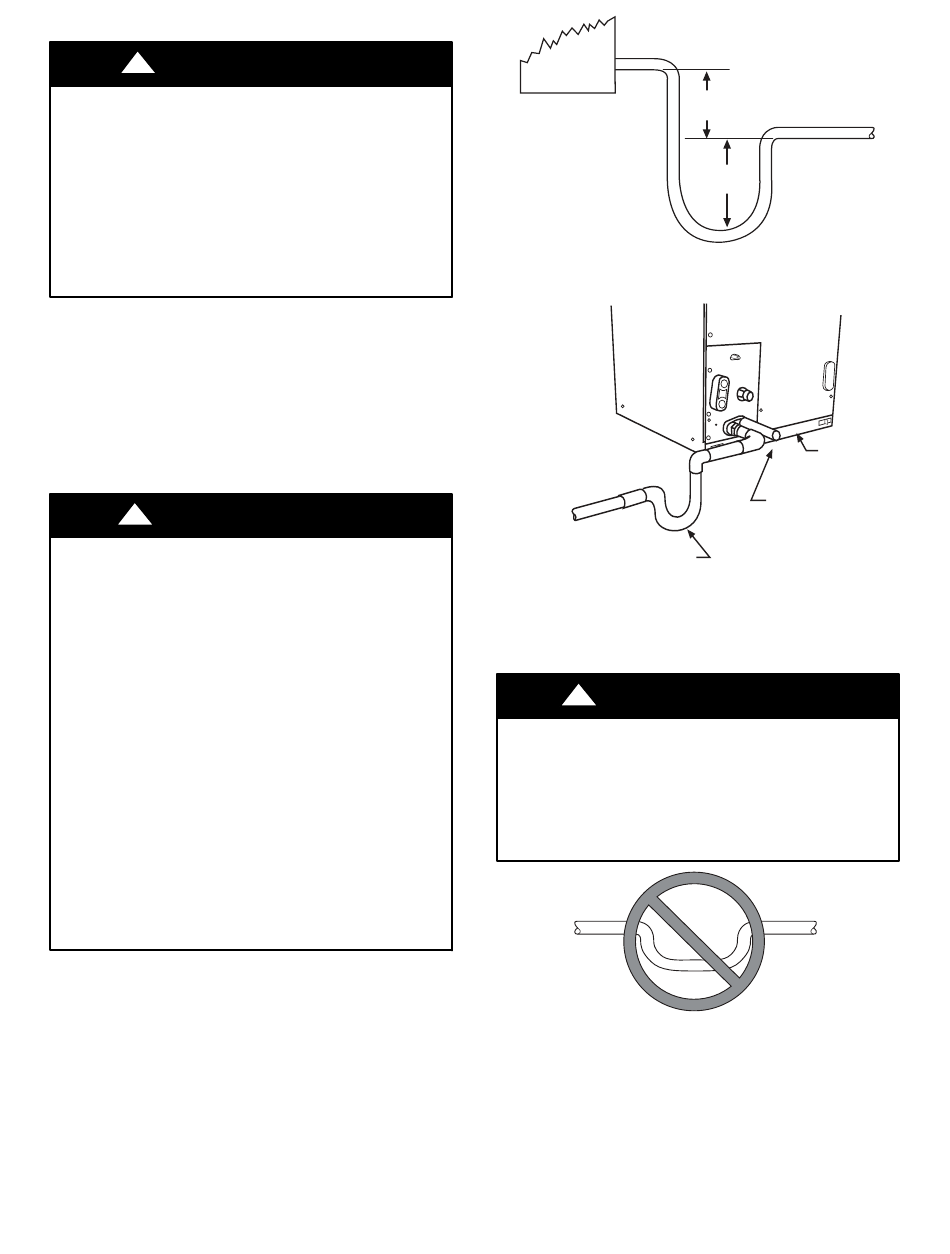

Figure 16 – Siphon de condensat recommandé
SIPHON PRINCIPAL REQUIS
(UTILISEZ LA TROUSSE USINE OU
UN SIPHON FOURNI SUR PLACE
DE COURBURE APPROPRIÉE.)
LES SIPHONS EN P STANDARD NE SONT
PAS SUFFISANTS. (CONSULTEZ LA FIGURE
POUR CONNAÎTRE LES SIPHONS
DE CONDENSATS RECOMMANDÉS.)
du
Figure 17 – Siphon de condensat et appareil
!
RISQUE DE DOMMAGES MATÉRIELS
Le non- respect de cette mise en garde peut entraîner des
dommages au produit ou des dommages matériels.
Les siphons peu profonds constitués de conduits simples sont
insuffisants et NE permettent PAS l'évacuation appropriée du
condensat. (Consultez la figure 18.)
NE PAS UTILISER DE SIPHON CONSTITUÉ D'UN CONDUIT ÉTROIT!
Figure 18 – Siphon de condensat insuffisant
REMARQUE
d'évacuation des condensats, évitez de bloquer le panneau d'accès
au filtre. Amorcez les siphons des condensats principal et auxiliaire
après le raccordement au bac de récupération.
REMARQUE : Si l'appareil est situé dans ou au- dessus d'un
espace habitable où des dommages pourraient résulter d'un
débordement de condensats, un bac de récupération de condensats
9
51 mm
(2 po) MIN.
51 mm
(2 po) MIN.
DRAIN AUXILIAIRE AVEC
SIPHON APPROPRIÉ REQUIS
UTILISEZ LA TROUSSE USINE OU
UN SIPHON FOURNI SUR PLACE.)
ATTENTION
:
Lorsque
vous
raccordez
A03002
PANNEAU
D'ACCÈS
AU FILTRE
A03003
A03013
les
conduites
