REMARQUE
:
La
trousse
KFAHD0101SLP) est également requise pour la conversion des
appareils à serpentin incliné pour application horizontale afin de
conserver les caractéristiques de faible fuite d'air et de ressuage de
l'appareil.
1. Retirez le panneau d'accès du ventilateur et du serpentin et
le panneau des raccords. (Consultez la figure 5.)
2. Retirez la vis de fixation du serpentin, qui fixe le serpentin à
la bride du caisson du côté droit.
3. Retirez le serpentin.
4. Posez le ventilo- convecteur sur son côté droit et réinstallez
le serpentin en orientant le bac de récupération des
condensats vers le bas. (Consultez la figure 5.)
5. Fixez le serpentin à la bride du caisson au moyen de la vis
de fixation du serpentin retirée précédemment.
6. Assurez- vous que le capuchon du bac dans le volet de
montage est correctement installé sur le volet de montage
afin de conserver la caractéristique de faible fuite d'air de
l'appareil.
7. Ajoutez les joints inclus dans la trousse KFAHD
conformément aux instructions de la trousse.
8. Alignez les trous avec les raccords des tuyaux et du bac de
récupération de condensat et réinstallez les panneaux
d'accès et le panneau de montage.
Assurez- vous que des œillets de conduit de liquide et de tube
d'aspiration soient installés pour éviter qu'il se produise des fuites
d'air et un ressuage du caisson. Installez les passe- tubes après le
brasage.
VIS DE FIXATION DU SERPENTIN
RAIL DE SOUTIEN
DE SERPENTIN
SERPENTIN INCLINÉ
BAC DE RÉCUPÉRATION
RACCORDEMENTS
DE LA TUYAUTERIE
DE FRIGORIGÈNE

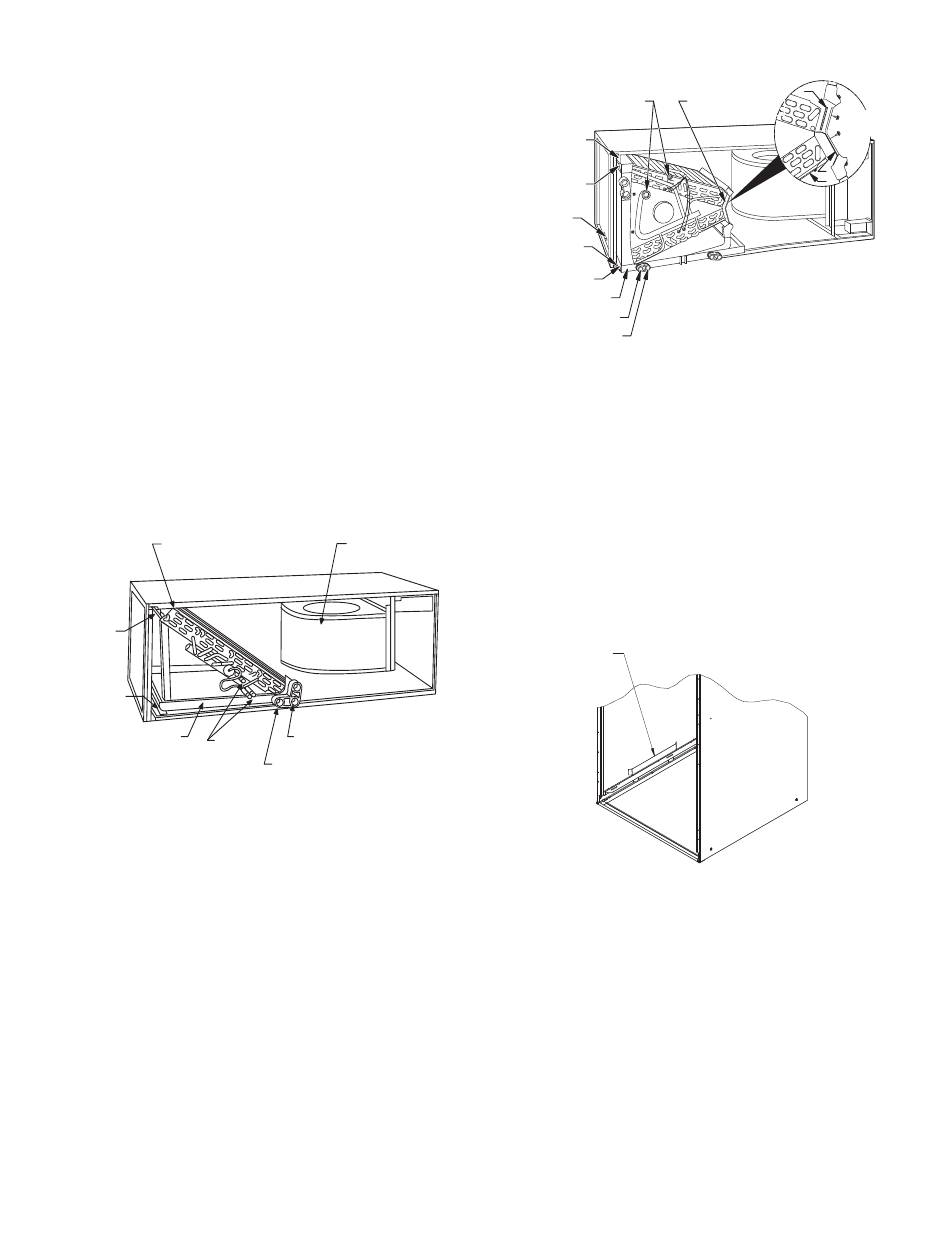

Figure 5 – Conversion en application horizontale droite
d'étanchéité
(nº
de
pièce
ENSEMBLE DE SOUFFLANTE
TUYAU D'ÉVACUATION PRIMAIRE
TUYAU D'ÉVACUATION SECONDAIRE
UN03001
Conversion des appareils avec serpentin en A en application
horizontale à droite
1. Retirez les panneaux d'accès de la soufflante et du
serpentin. (Consultez la figure 6.)
RACCORDEMENTS
DE
LA
TUYAUTERIE DE FRIGORIGÈNE
RAIL DE SOUTIEN
DE SERPENTIN
SUPPORT DE SERPENTIN
SOUTIEN DE BAC
DE RÉCUPÉRATION
RAIL DE SOUTIEN
DE SERPENTIN
SUPPORT DE SERPENTIN
BAC DE RÉCUPÉRATION
HORIZONTAL
TUYAU D'ÉVACUATION PRIMAIRE
HORIZONTAL À DROITE
TUYAU
D'ÉVACUATION
SECONDAIRE HORIZONTAL
À DROITE
Figure 6 – Conversion en application horizontale droite avec
serpentin en A
2. Retirez l'attache métallique qui fixe le panneau de montage
au bac de récupération de condensat. Retirez le panneau de
montage.
3. Retirez les deux attaches autobloquantes qui fixent le
serpentin en A à l'appareil.
4. Faites glisser l'ensemble du serpentin et du bac hors de
l'appareil.
5. Retirez le support de soutien du serpentin du bac de
récupération horizontal du rail de soutien du côté gauche de
l'appareil et réinstallez- le sur le rail de soutien du serpentin
du côté droit de l'appareil. (Consultez la figure 7.)
DRAIN PAN
SUPPORT DE
FIXATION DE BAC À
SUPPORT BRACKET
Figure 7 – Support de fixation du bac à condensats
4
A
ENSEMBLE D'ÉTANCHÉITÉ
À L'AIR
APPLICATION
HORIZONTALE
À DROITE
B
C
A00071
A07571
