ATTENTION
!
RISQUE DE DOMMAGES AU PRODUIT OU DE
DOMMAGES MATÉRIELS
Le non- respect de cette mise en garde peut entraîner des
dommages au produit ou des dommages matériels.
Qu'il s'agisse d'un appareil à serpentin incliné ou d'un
appareil à serpentin en A, la conversion du ventilo- convecteur
en installation à circulation descendante nécessite des
procédures spéciales pour les tuyaux d'évacuation des
condensats. Les tuyaux d'évacuation verticaux sont dotés
d'une goulotte de trop- plein, située entre le trou d'évacuation
primaire et le trou d'évacuation secondaire. Cette goulotte est
bouchée pour toutes les applications, sauf pour les installations
à tirage descendant, mais doit être utilisée pour les installations
à tirage descendant. Au cours du processus de conversion,
retirez seulement le couvercle en plastique qui recouvre les
tuyaux d'évacuation verticaux et mettez- le au rebut. Retirez le
bouchon de la goulotte de trop- plein et mettez- le au rebut. À
la fin de l'installation à tirage descendant, calfeutrez la zone
située entre le raccord du bac de récupération vertical et la
protection d'étanchéité de la porte afin de conserver la
caractéristique de faible fuite d'air de l'appareil.
REMARQUE : Pour convertir les appareils en applications à débit
descendant, consultez les instructions d'installation fournies avec la
trousse pour effectuer l'installation de façon appropriée. Pour les
ventilo- convecteurs à serpentin incliné, utilisez la trousse portant le
numéro de pièce KFADC0201SLP. Pour les ventilo- convecteurs à
serpentin en A, utilisez la trousse portant le numéro de pièce
KFADC0401ACL. Utilisez un joint d'étanchéité coupe- feu souple
d'une épaisseur de 3 à 6 mm (1/8 à 1/4 po) entre la gaine, l'appareil
et le plancher.
REMARQUE
:
La
trousse
KFAHD0101SLP) est également requise pour toutes les
applications à circulation descendante afin de conserver les
caractéristiques de faible fuite d'air et de ressuage de l'appareil.
C. Installation horizontale
Lors de l'installation de l'appareil, les panneaux d'accès ne doivent
pas être tournés vers le haut ou vers le bas. Tous les autres appareils
sont fabriqués en usine pour une installation horizontale gauche.
(Consultez les figures 2 et 3.) Lorsque vous suspendez l'appareil au
plafond, les embrèvements du caisson indiquent l'emplacement
approprié des vis de fixation des bandes perforées en métal.
(Consultez la figure 2.)
Pour les applications dont la pression statique et l'humidité de l'air
de reprise sont élevés, il est possible d'installer une trousse de
gestion de l'eau (nº de pièce KFAHC0125AAA) pour d'aider à la
gestion de l'eau.
ATTENTION
!
RISQUE DE DOMMAGES MATÉRIELS
Le non- respect de cette mise en garde peut entraîner des
dommages au produit ou des dommages matériels.
Pour assurer une bonne évacuation des condensats dans les
installations horizontales, l'appareil doit être de niveau sur toute
sa longueur et toute sa largeur.
d'étanchéité
(nº
de
pièce
COURROIES
DE SUSPENSION
FOURNIES SUR
PLACE
APPAREIL
OPTIONS DE
L'ENTRÉE BASSE
TENSION
TUYAU D'ÉVACUATION
SECONDAIRE
OPTIONS DE
L'ENTRÉE D'ÉNERGIE

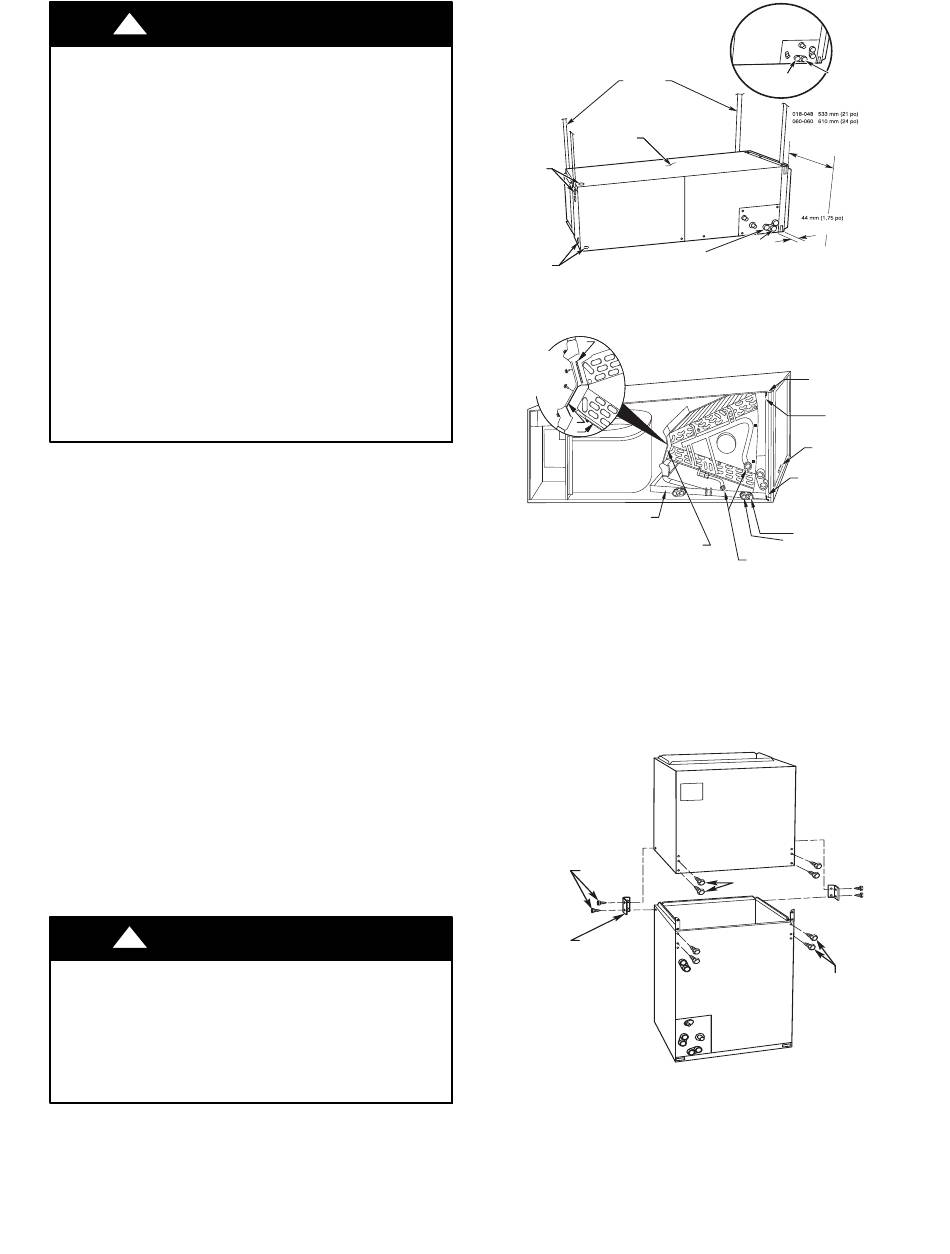

Figure 2 – Appareil avec serpentin incliné pour une
application horizontale gauche
A
EXPÉDIÉ PAR LE
FABRICANT APPLICA-
TION HORIZONTALE À
GAUCHE
B
C
BAC DE RÉCUPÉRATION HORIZONTAL
ENSEMBLE D'ÉTANCHÉITÉ À L'AIR
Figure 3 – Serpentin en A pour une application horizontale
REMARQUE : Les appareils modulaires peuvent être démontés et
les composants déplacés séparément vers la zone d'installation
pour le remontage. Ce processus réduit les difficultés éventuelles
en cas de dimensions réduites des trous d'accès et des points
d'entrée sur les sites d'installation. (Consultez la figure 4.)
2 vis
SUPPORT DU
COIN ARRIÈRE
Figure 4 – Retrait des supports des appareils modulaires à
serpentin incliné convertis en application horizontale droite
3
SERPENTIN EN « A »
HORIZONTAL À GAUCHE
TUYAU D'ÉVACUATION
TUYAU D'ÉVACUATION
PRIMAIRE
SECONDAIRE
DÉGAGEMENT AVANT
POUR ENTRETIEN
(TOUTE LA FACE DE L'APPAREIL)
DÉGAGEMENT POUR
ACCÈS AU FILTRE
TUYAU D'ÉVACUATION
PRIMAIRE
SUPPORT
DE SERPENTIN
RAIL DE
SOUTIEN DE
SERPENTIN
SOUTIEN DE BAC
DE RÉCUPÉRATION
SUPPORT DE SERPENTIN
TUYAU D'ÉVACUATION
PRIMAIRE HORIZONTAL
À GAUCHE
TUYAU D'ÉVACUATION SECONDAIRE
APPLICATION HORIZONTALE À GAUCHE
RACCORDEMENTS DE LA TUYAUTERIE
DE FRIGORIGÈNE
gauche
BOÎTIER
DE SOUFFLANTE
2 vis
2 vis
BOÎTIER
DE SERPENTIN
A07566
A00072
A95293
