PF4MNX : Instructions d'installation
3. Branchez l'article 3 et utilisez une clé à molette avec une clé de
secours réglable pour serrer l'écrou évasé. Serrez à environ 12 lb-pi
4. Article 4 – Rebranchez l'ampoule du détendeur thermostatique
à l'aide d'un collier de serrage et réinstallez l'isolation autour de
l'ampoule du détendeur thermostatique et du tube de vapeur.
1
2

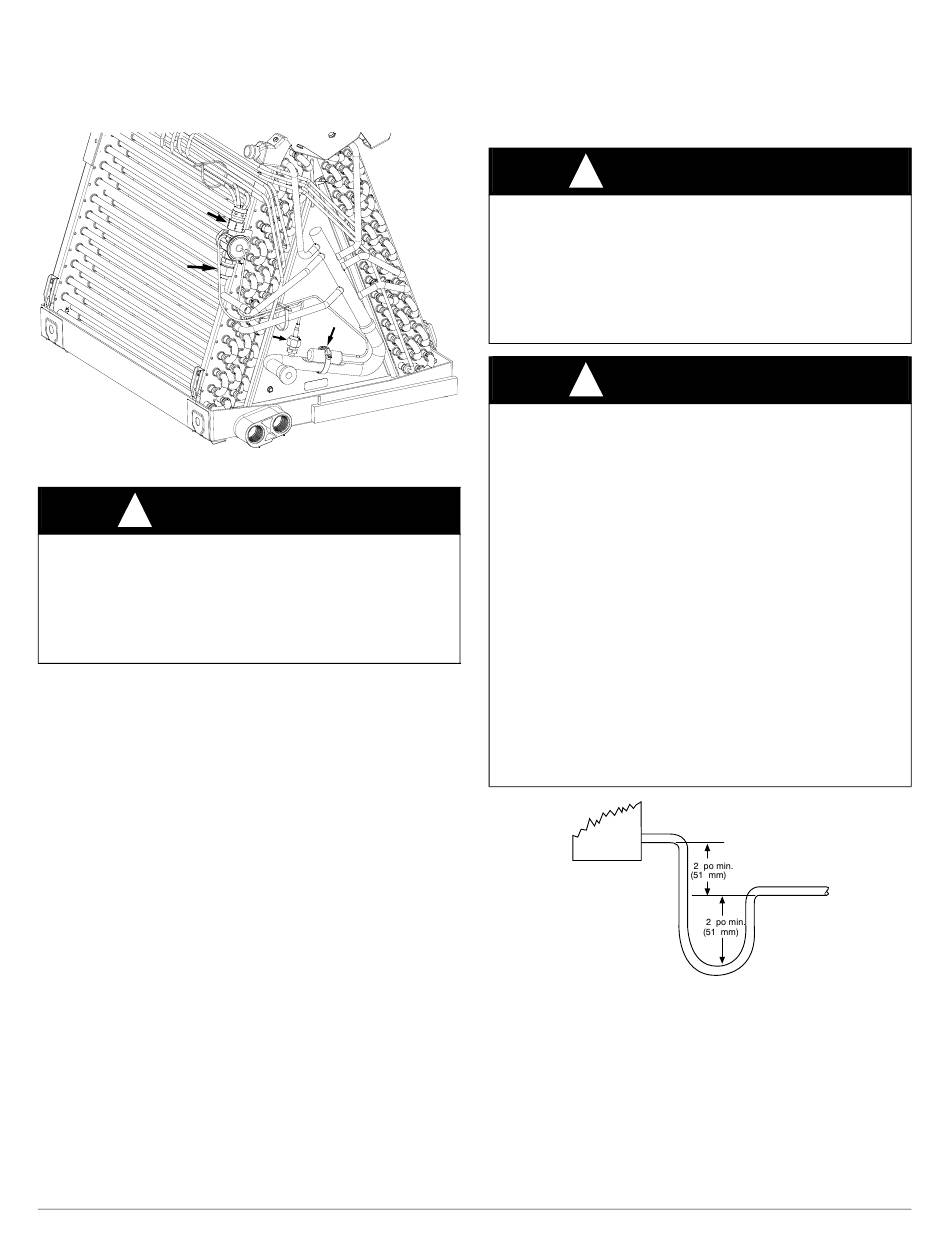

Fig. 16 – Retrait mécanique du détendeur thermostatique
MISE EN GARDE
!
RISQUE DE DOMMAGES À L'APPAREIL
Le non-respect de cette mise en garde pourrait entraîner des dommages
à l'appareil.
Le fait de ne pas placer d'isolation entre les tubes en cuivre et les pièces
en aluminium favorisera la corrosion galvanique, ce qui entraînera une
fuite de frigorigène par la suite.
5. Utilisez une attache de câble pour fixer la conduite d'égalisation du
détendeur thermostatique de 1⁄8 po et les tubes d'ampoule au tube de
collecteur de vapeur. Assurez-vous de la présence d'une isolation
entre le tube de vapeur en aluminium et le tube de cuivre.
6. Effectuez un essai d'étanchéité des raccords du détendeur
thermostatique,
puis
évacuez et chargez le système au
sous-refroidissement requis conformément à la plaque signalétique
de l'appareil extérieur.
Évacuation des condensats
Pour connecter les tuyaux d'évacuation, vous devez retirer les
ouvertures des couvercles. Utilisez un couteau pour entamer l'ouverture
près de la languette et, au moyen d'une pince, tirez sur la languette pour
retirer le disque. Si nécessaire, enlevez les aspérités sur le bord de
l'ouverture, puis installez les conduites d'évacuation des condensats.
Une fois les conduites en place, appliquez un produit d'étanchéité autour
des conduites aux points de sortie des raccords afin de conserver la
caractéristique de faible fuite d'air de l'appareil.
Les appareils sont fournis avec des tuyaux d'évacuation de condensat
primaire et secondaire de ¾ po FPT. Pour connaître les installations
appropriées des conduites de condensat, consultez les figures
Fig.
6. Pour éviter des dommages matériels et optimiser les performances
de l'évacuation, il faut installer les DEUX conduites d'évacuation des
condensats, soit principale et auxiliaire, et prévoir des siphons de
condensats de capacité appropriée
récupération de condensat approuvés par le fabricant sont offerts.
Nous recommandons d'utiliser des raccords en PVC avec les bacs
d'évacuation des condensats en plastique. Serrez à la main et rajoutez 1½
tour. Ne serrez pas excessivement. Utilisez une pâte lubrifiante de tuyau.
Le fabricant se réserve le droit de changer les spécifications ou la conception sans avis préalable et sans obligation de sa part.
4
3
A221106
Fig. 2
(Fig. 17
et
Fig.
19). Des bacs de
REMARQUE : Ne psa utiliser de PVC-C dans les conduites
d'évacuation en raison d'une réaction potentielle avec l'huile POE.
REMARQUE : Lorsque vous raccordez les conduites d'évacuation des
condensats, évitez de bloquer le panneau d'accès au filtre. Amorcez les
siphons des condensats principal et auxiliaire après le raccordement au
bac de récupération.
MISE EN GARDE
!

RISQUE DE DOMMAGES AU PRODUIT

Le non-respect de cette mise en garde peut entraîner des dommages au
produit ou des dommages matériels.
Utilisez seulement des siphons en P pleine capacité dans la conduite de
condensat (consultez la
de conduits simples sont insuffisants et NE permettent PAS
l'évacuation appropriée du condensat
MISE EN GARDE
!
RISQUE DE DOMMAGES AU PRODUIT OU DE
DOMMAGES MATÉRIELS
Le non-respect de cette mise en garde peut entraîner des dommages au
produit ou des dommages matériels.
Qu'il s'agisse d'un appareil à serpentin incliné ou d'un appareil
à serpentin en A, la conversion du ventilo-convecteur en installation
à tirage descendant nécessite des procédures spéciales pour les tuyaux
d'évacuation de condensat. Les tuyaux d'évacuation verticaux sont
dotés d'une goulotte de trop-plein, située entre le trou d'évacuation
primaire et le trou d'évacuation secondaire. Cette goulotte est bouchée
pour toutes les applications, sauf pour les installations à tirage
descendant, et doit être utilisée pour les installations à tirage
descendant. Au cours du processus de conversion, retirez seulement le
couvercle en plastique qui recouvre les tuyaux d'évacuation verticaux
et mettez-le au rebut. Retirez le bouchon de la goulotte de trop-plein et
le mettez-le au rebut. À la fin de l'installation à tirage descendant,
calfeutrez la zone située entre le raccord du bac de récupération vertical
et la protection d'étanchéité de la porte afin de conserver la
caractéristique de faible fuite d'air de l'appareil.
MODULE
Fig. 17 – Siphon de condensat recommandé
à
10
Fig.
17). Les siphons peu profonds constitués
(Fig.
18).
A03002FR
