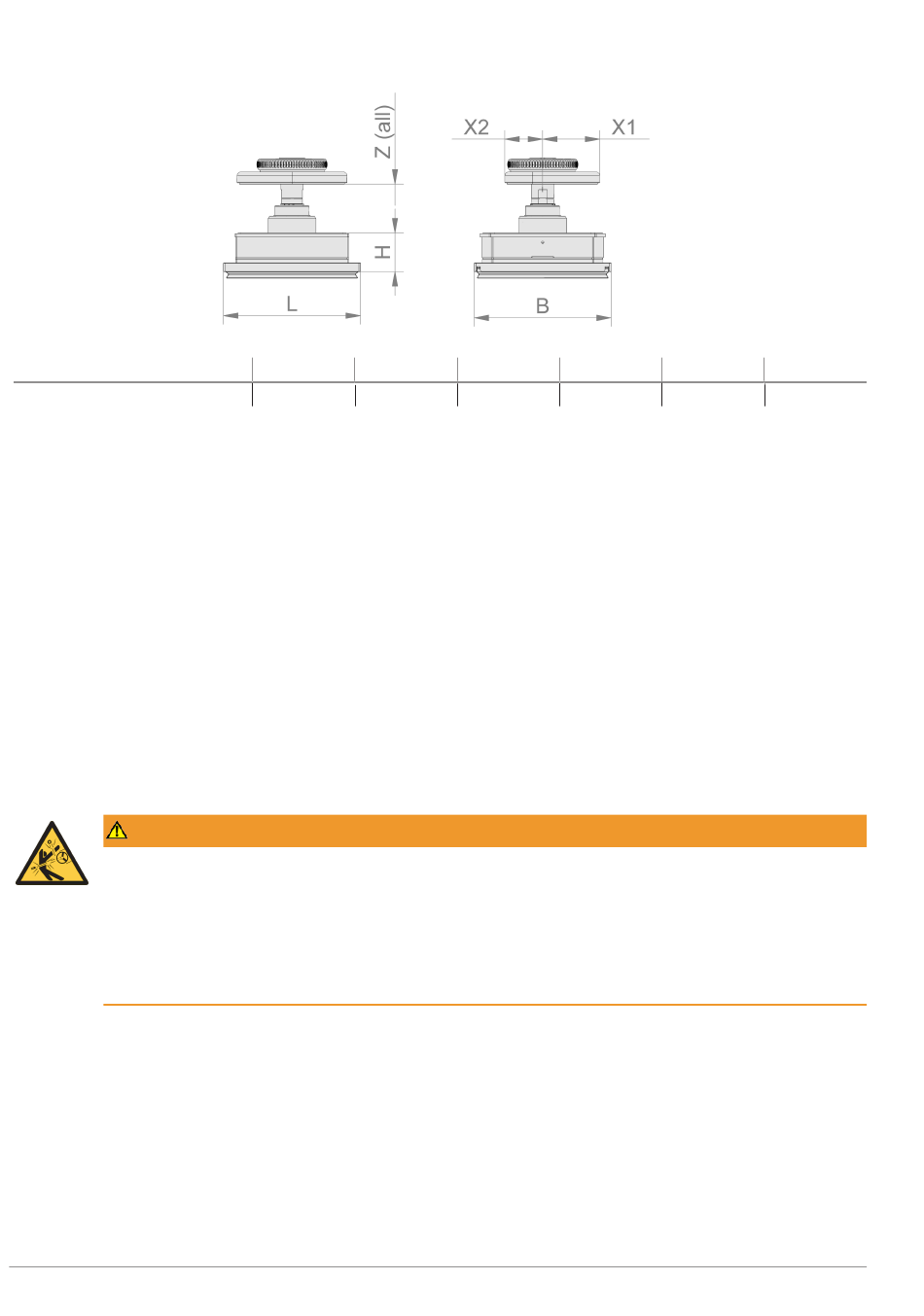

4.2 Dimensions
Réf. article
10.01.12.04763
Toutes les dimensions sont en millimètres [mm].
5 Contrôle de la livraison
La liste de livraison se trouve dans la confirmation de la commande. Les poids et dimensions sont listés sur les docu-
ments de livraison.
1. Vérifier que la livraison est complète à l'aide des documents de livraison joints.
2. Tout dommage dû à un conditionnement de mauvaise qualité ou au transport doit être immédiatement si-
gnalé à votre expéditeur et à J. Schmalz GmbH.
6 Installation
6.1 Consignes d'installation
Le VCMC-R est conçu pour des tables quadrillées avec les quadrillages 30x30, 40x40 et 50x50 et des largeurs de rai-
nures entre 5 et 7 mm.
Le montage et le démontage doivent uniquement être réalisés sans pression et sans fixation.
6.2 Poser le bloc de serrage sur la table quadrillée
AVERTISSEMENT
Les impuretés et l'humidité diminuant la force de préhension, la pièce risque de se déta-
cher.
Risque de blessure en cas de pièces projetées !
4 Le Bloc de serrage et le support de ventouse doivent être nettoyés de toute poussière et humidi-
té avant d'être équipés d'autres éléments.
4 Utiliser un dispositif d'aspiration pour cette opération.
8 / 16
H
L
45
160
Z (all)
B
9
160
X1
X2
66,5
44,4
FR · 30.30.01.03049 · 00 · 10/21
