INSTRUCCIONES DE ENSAMBLAJE

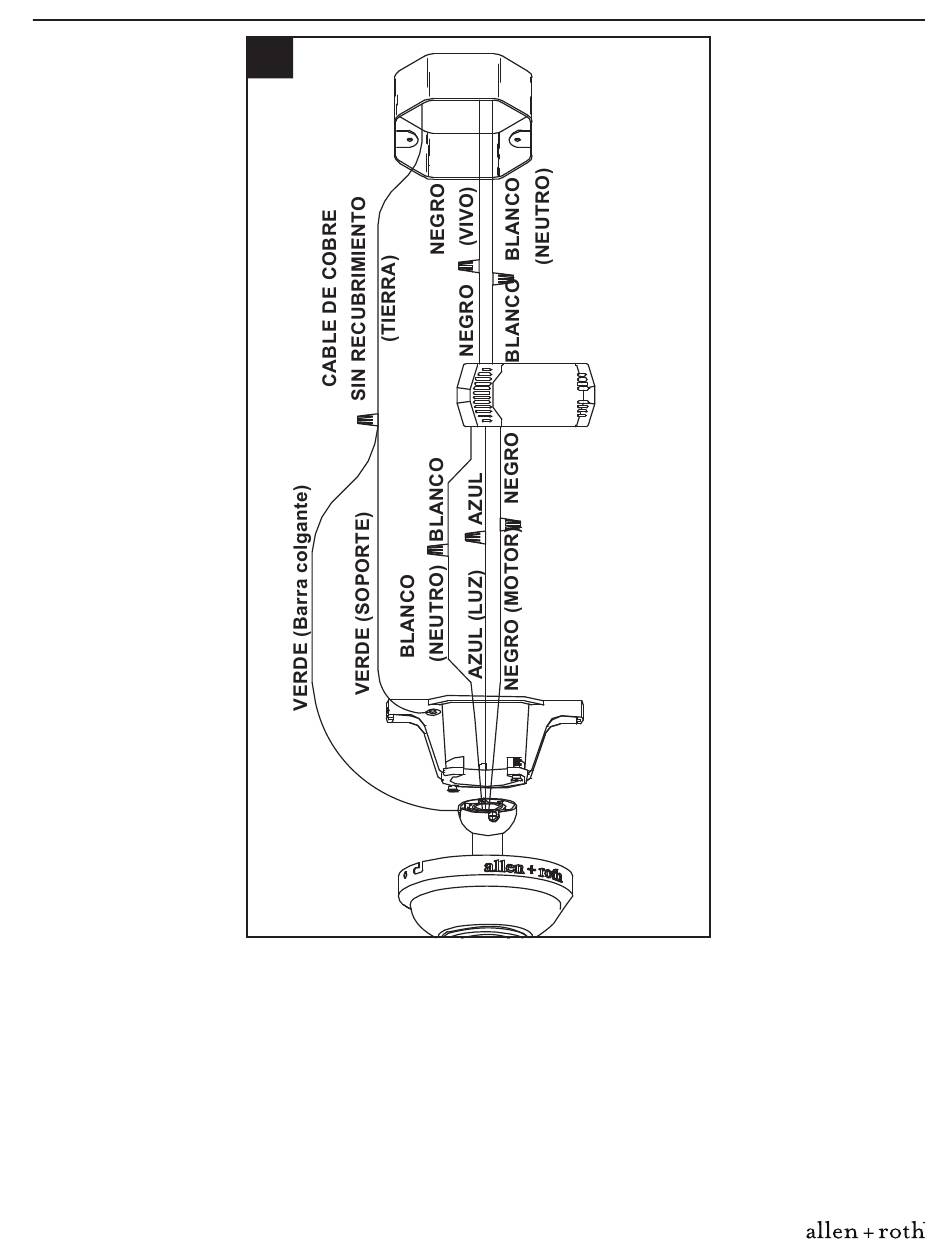

7. Realice el cableado del ventilador según el diagrama, y conecte firmemente los cables con
conectores de cables: envuelva cada conector de cables con cinta aislante (no se incluye) y
cerciórese de que no haya cable o filamentos de cable expuestos después de hacer las
conexiones.
• Conecte el cable BLANCO del ventilador al cable BLANCO marco como TO MOTOR N del receptor.
• Conecte el cable AZUL del ventilador al cable AZUL del receptor.
• Conecte el cable NEGRO del ventilador al cable NEGRO marcado como TO MOTOR L del receptor.
• Conecte el cable NEGRO de la caja eléctrica al cable NEGRO marcado como AC IN L del receptor.
• Conecte el cable BLANCO de la caja eléctrica al cable BLANCO marco como AC IN N del receptor.
• Conecte los cables de TIERRA (VERDE) desde el soporte colgante y la rótula de la varilla, a
TIERRA (VERDE o COBRE SIN RECUBRIMIENTO) de la edificación.
7
Caja de salida
43
