INSTRUCTIONS POUR L'ASSEMBLAGE

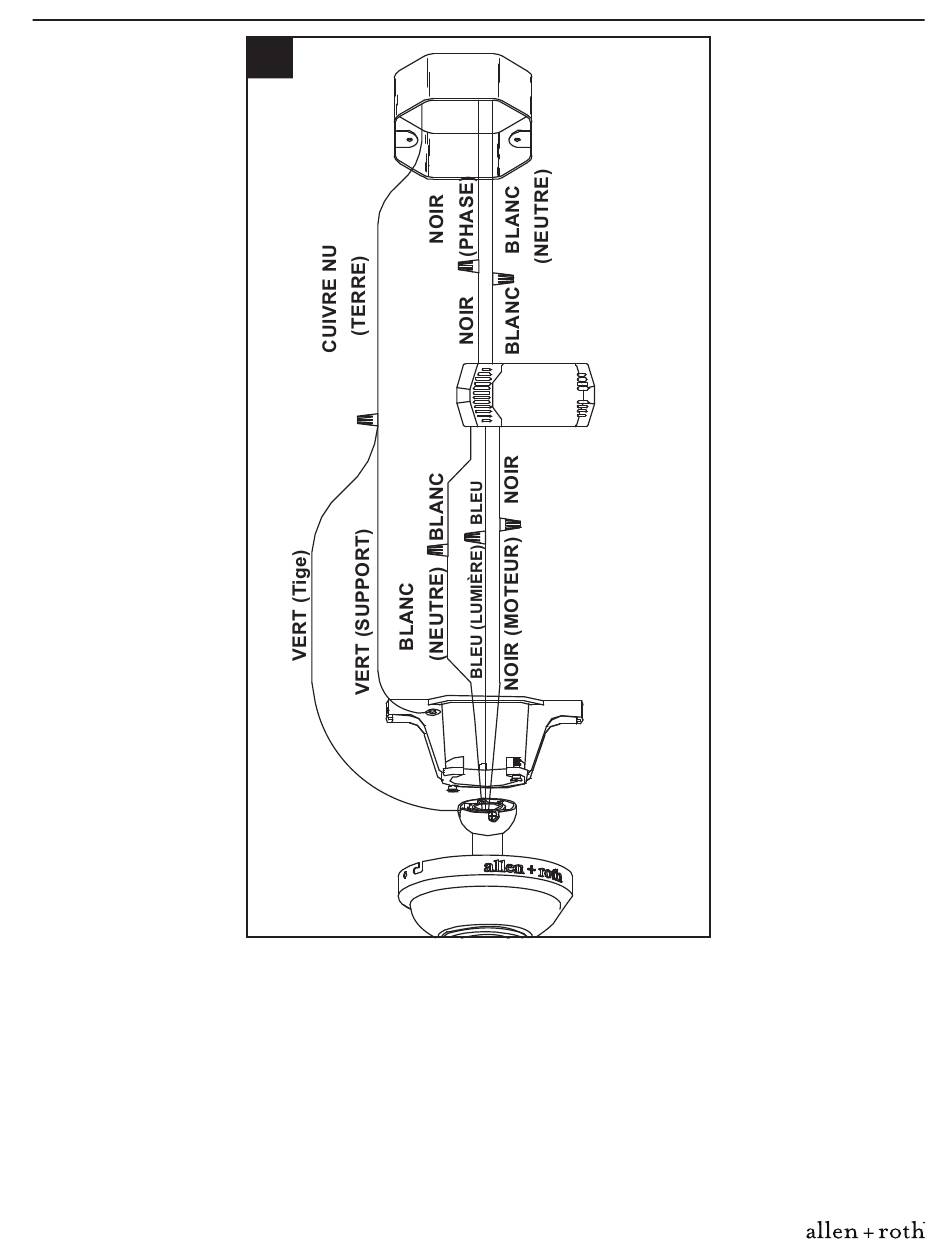

7. Réalisez le câblage du ventilateur conformément au schéma de câblage et connectez fermement
les fils à l'aide des connecteurs de fils : Enroulez du ruban isolant (non fourni) autour de chaque
connecteur de fils et assurez-vous qu'aucun fil nu ou toron n'est visible une fois la connexion
réalisée.
• Connectez le fil blanc du ventilateur au fil blanc marqué TO MOTOR N du récepteur.
• Connectez le fil BLEU du ventilateur au fil BLEU du récepteur.
• Connectez le fil NOIR du ventilateur au fil noir marqué TO MOTOR L du récepteur.
• Connectez le fil noir de la boîte de sortie au fil noir marqué AC IN L du récepteur.
• Connectez le fil blanc de la boîte de sortie de fil blanc marqué AC IN N du récepteur.
• Connectez les fils de TERRE (VERT) du support de suspension et de la boule de la tige, à la
TERRE (VERT ou CUIVRE NU) de la maison.
7
Boîte de sortie
