INSTRUCCIONES DE ENSAMBLAJE

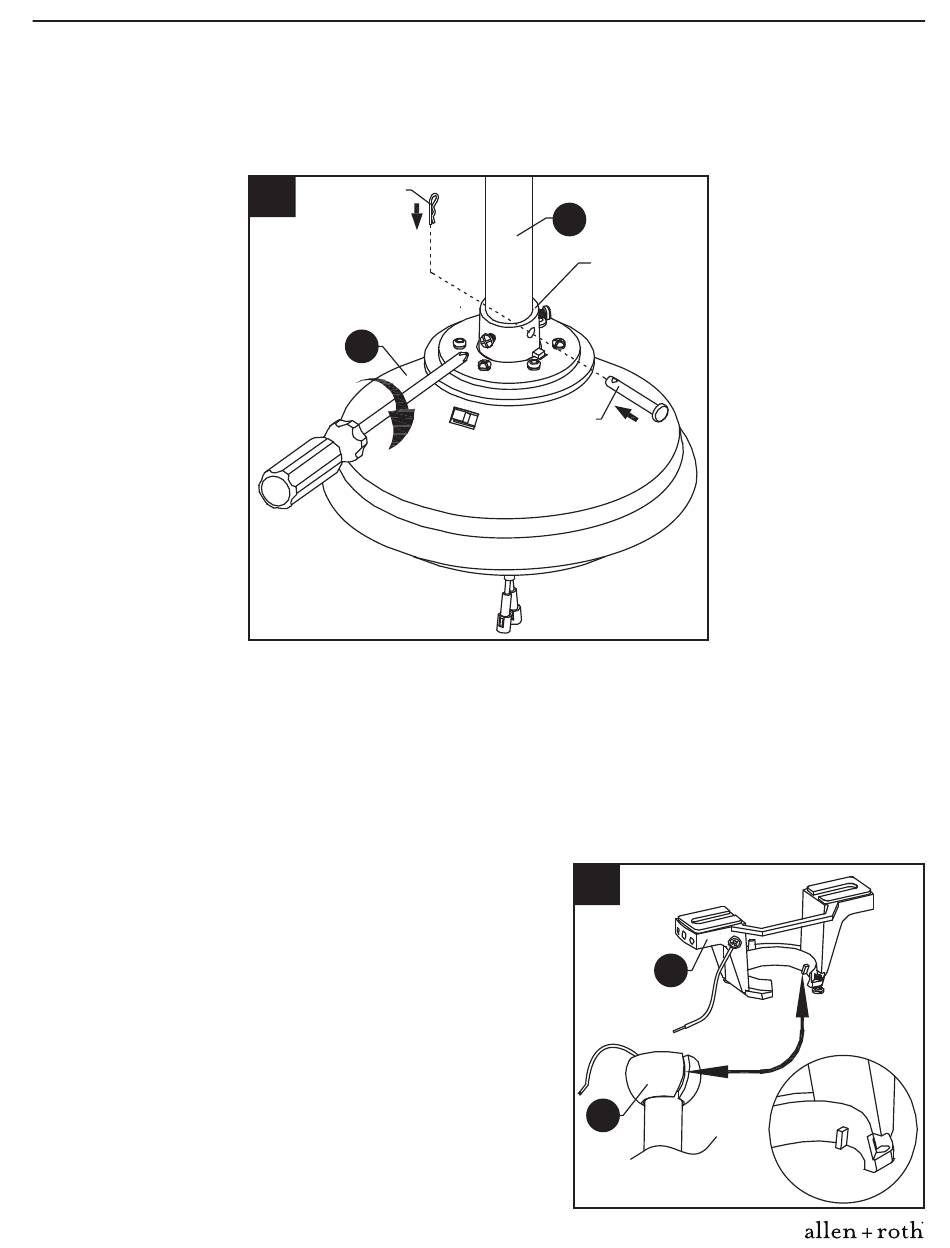

4. Pase el pasador cilíndrico por la varilla (B) y el acople que se encuentra en el conjunto del motor
(F) y fíjelo con la horquilla. Apriete los tornillos fijadores que se encuentran en el acople en el
conjunto del motor (F).
5. Levante con cuidado el ventilador y apoye el
conjunto de la varilla (B)/rótula colgante sobre el
soporte colgante (A). Cerciórese de que la ranura en
la rótula esté alineada con la pestaña en el soporte
colgante (A).
Pasador
4
de horquilla
F
B
Acoplamiento
Pasador
cilíndrico
5
B
41
A
