INSTRUCCIONES DE ENSAMBLAJE

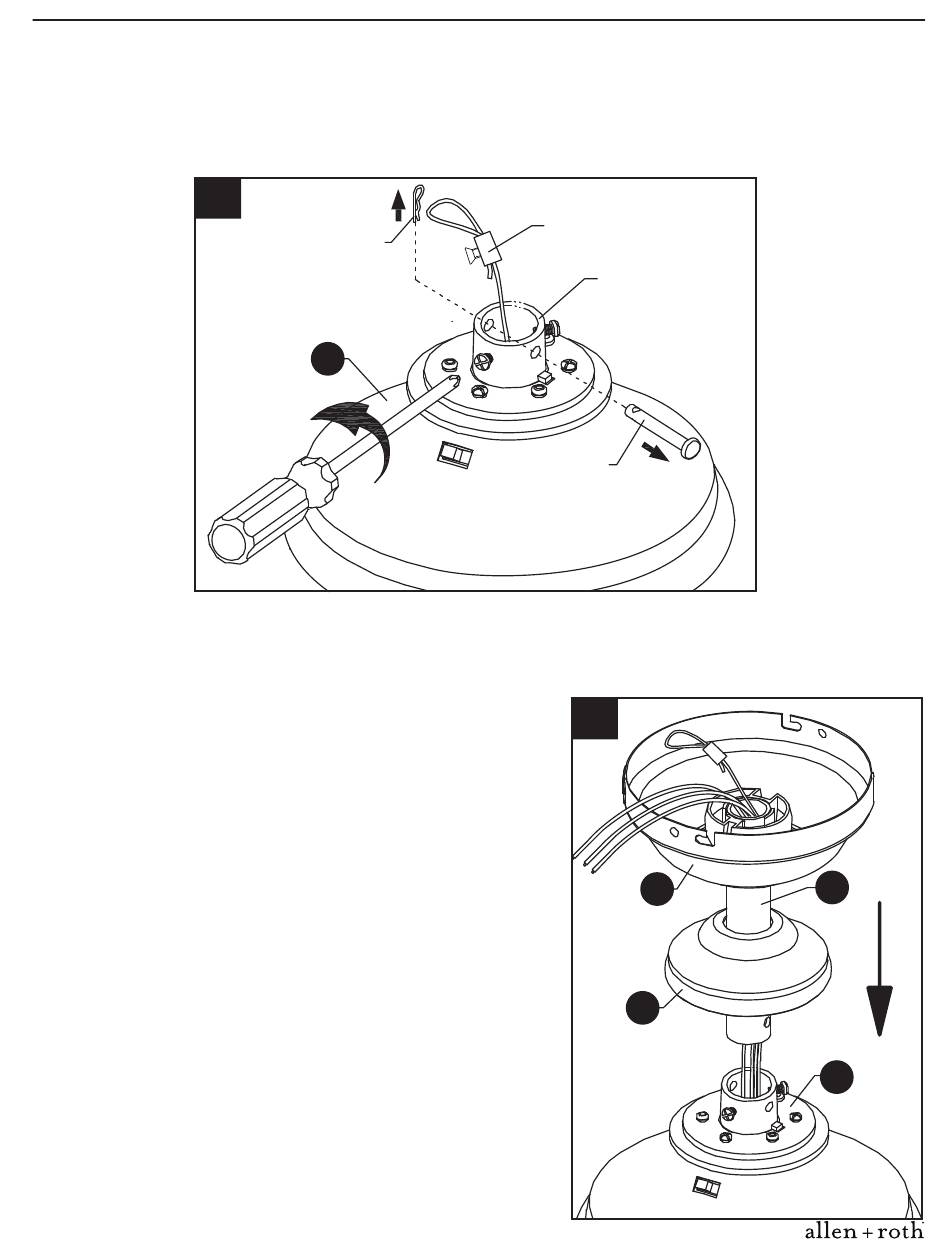

2. Afloje los tornillos fijadores del acople que se encuentra en la parte superior del conjunto del
motor (F). Luego retire la horquilla y el pasador cilíndrico y guárdelos para usar en un paso
subsecuente.
2
3. Inserte la varilla (B) por la cubierta (C) y la tapa del
acoplamiento del motor (E). Pase los cables desde
el conjunto del motor (F) por la varilla (B); después
inserte la varilla (B) en el acople que se encuentra
en la parte superior del conjunto del motor (F).
Pasador
de horquilla
F
40
Cable de seguridad
Acoplamiento
Pasador
cilíndrico
3
C
E
Lowes.com/allenandroth
B
F
