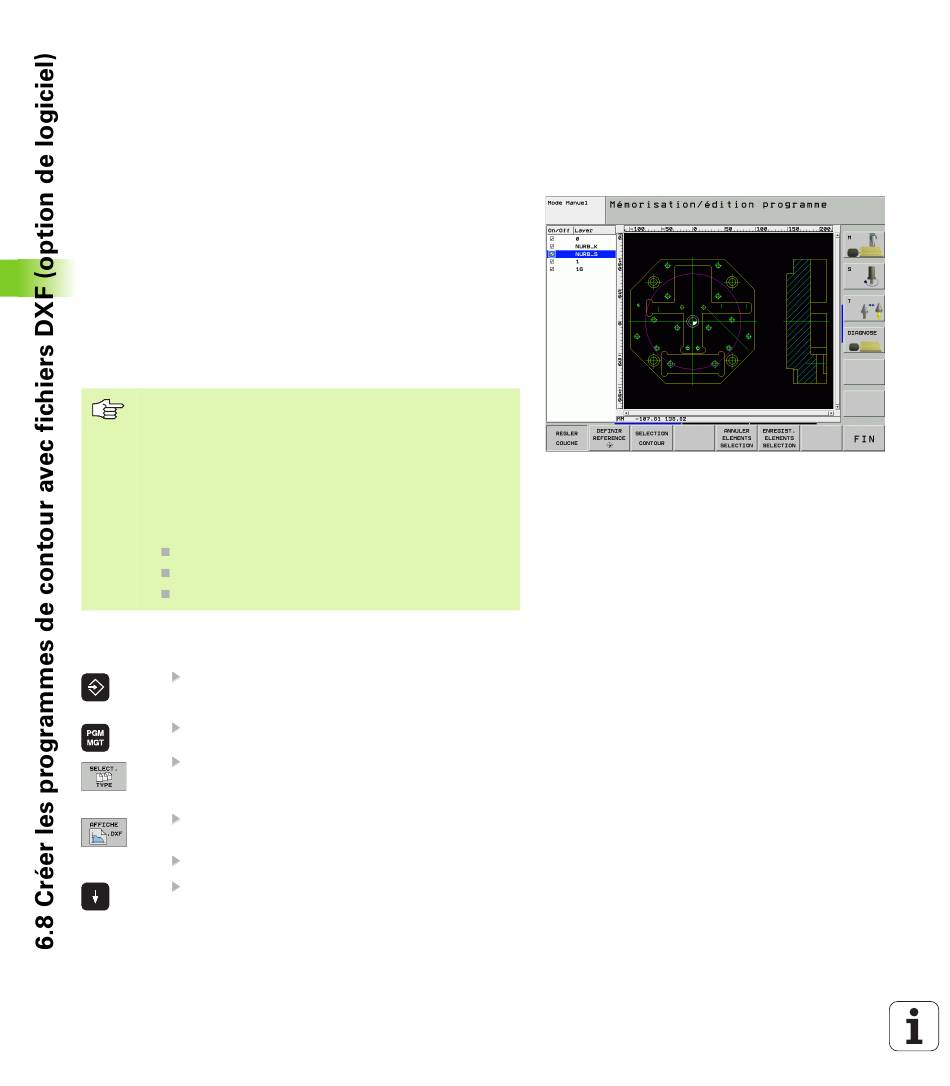

6.8 Créer les programmes de
contour avec fichiers DXF
(option de logiciel)

Application

Vous pouvez ouvrir directement sur la TNC des fichiers DXF créés sur
un système CAO pour en extraire des contours et à enregistrer ceux-
ci comme programmes conversationnels Texte clair. Les programmes
conversationnels Texte clair ainsi obtenus peuvent être également
traités par d'anciennes commandes TNC dans la mesure où les
programmes de contour ne contiennent que des séquences L et CC/CP.
Si vous traitez des fichiers DXF en mode de fonctionnement
Mémorisation/edition de programme, la TNC génère des programmes
de contour ayant l'extension .H. Si vous traitez des fichiers DXF en
mode de fonctionnement smarT.NC, la TNC génère des programmes
de contour ayant l'extension .HC.
Le fichier DXF à traiter doit être enregistré sur le disque
dur de la TNC.
Le fichier DXF à ouvrir doit comporter au moins une
couche (layer).
La TNC gère le format DXF R12 le plus répandu
(correspondant à AC1009).
Eléments DXF sélectionnables comme contour:
LINE (droite)
CIRCLE (cercle entier)
ARC (arc de cercle)

Ouvrir un fichier DXF

Sélectionner le mode Mémorisation/édition de
programme
Sélectionner le gestionnaire de fichiers
Sélectionner le menu de softkeys permettant de
choisir les types de fichiers à afficher: Appuyer sur la
softkey SELECT. TYPE
Afficher tous les fichiers DXF: Appuyer sur la softkey
AFFICHER DXF
Sélectionner le répertoire où se trouve le fichier DXF
Sélectionner le fichier DXF désiré, valider avec la
touche ENT: La TNC lance le convertisseur DXF et
affiche à l'écran le contenu du fichier DXF. La TNC
affiche dans la fenêtre de gauche ce qu'on appelle
aussi les layers (couches, plans) et dans la fenêtre de
droite, le plan
254
6 Programmation: Programmer les contours
