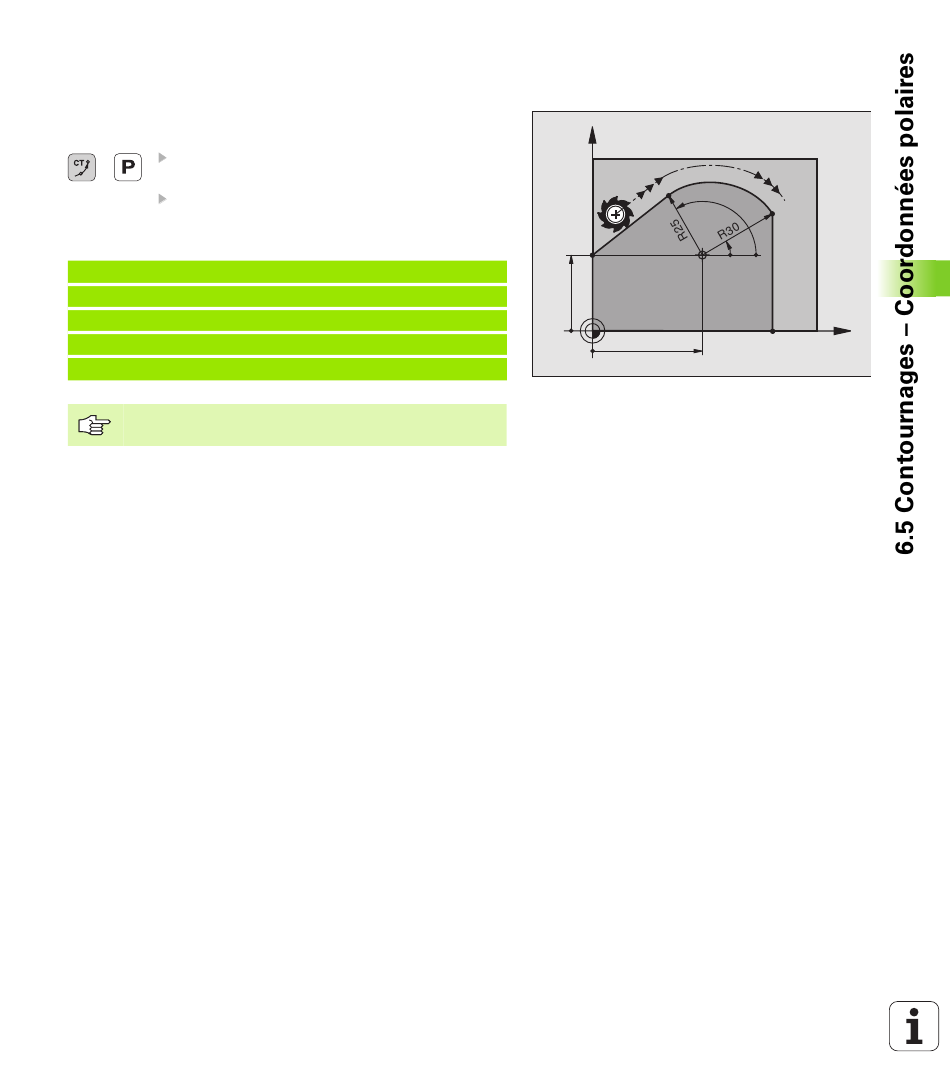

Trajectoire circulaire CTP avec raccordement
tangentiel
L'outil se déplace sur une trajectoire circulaire qui se raccorde par
tangentement à un élément de contour précédent.
Rayon polaire PR: Distance entre le point final de la
trajectoire circulaire et le pôle CC
Angle polaire PA: Position angulaire du point final de
la trajectoire circulaire
Exemple de séquences CN
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
Le pôle CC n'est pas le centre du cercle de contour!
iTNC 530 HEIDENHAIN
Y
120°
35
CC
40
30°
X
