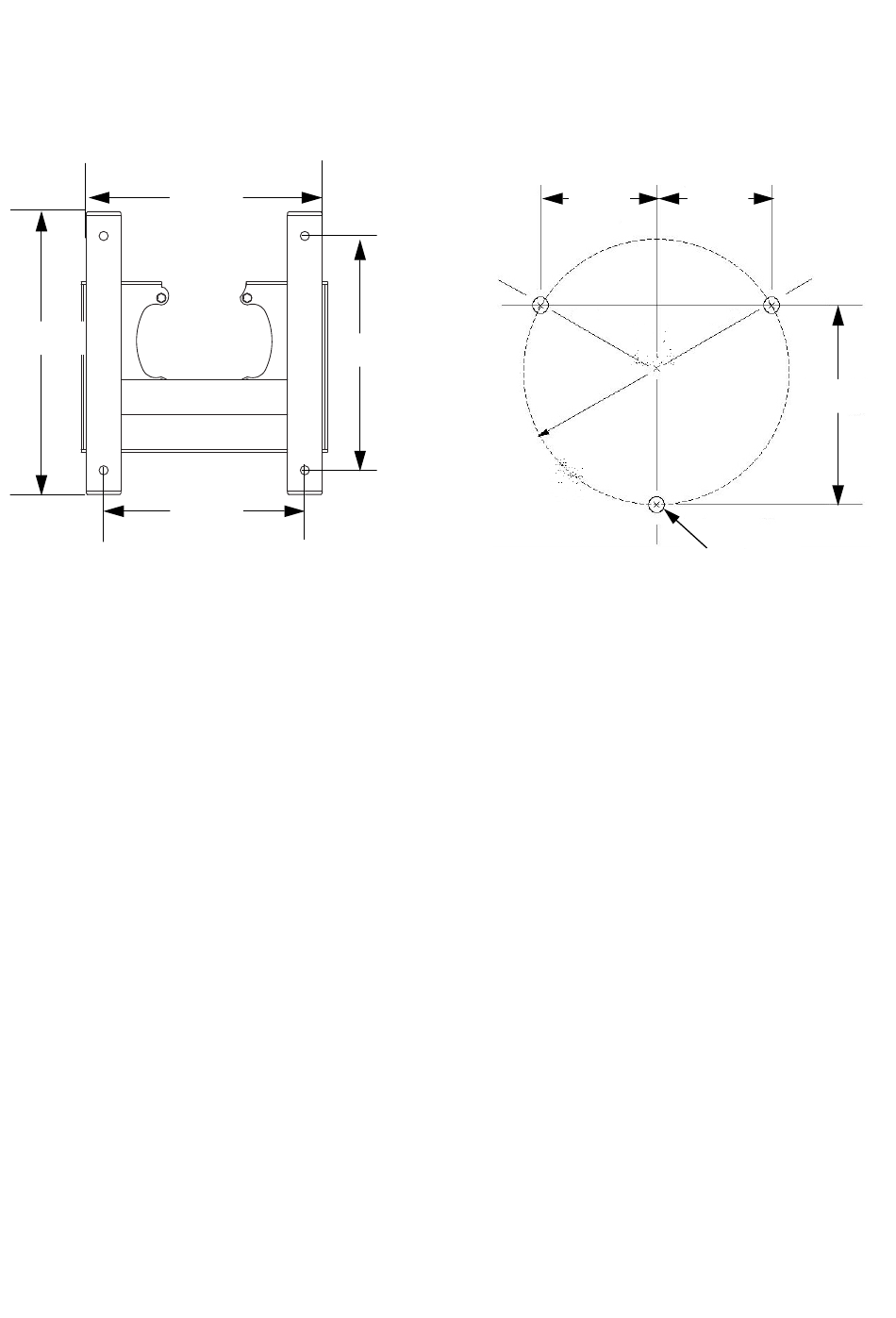

Schémas des orifices de montage sur pied
Support au sol 253692
(pour pompes 2000 cc)
431,8 mm
(17,0 po.)
505,0 mm
(19,88 po.)
368,3 mm
(14,50 po.)
3A1528M
428,8 mm
(16,88 po.)
185 mm (7,4 po.)
TI15859a
Schémas des orifices de montage sur pied
Support au sol 218742
(pour pompes 3000 et 4000 cc)
160 mm
(6,41 po.)
30°
de rayon
160 mm
(6,41 po.)
30°
60°
278 mm
(11,1 po.)
Orifices filetés
de 17 mm (0,68 po.)
23
