00058I0879 Rev.0 - Guide d'installation
Page 11

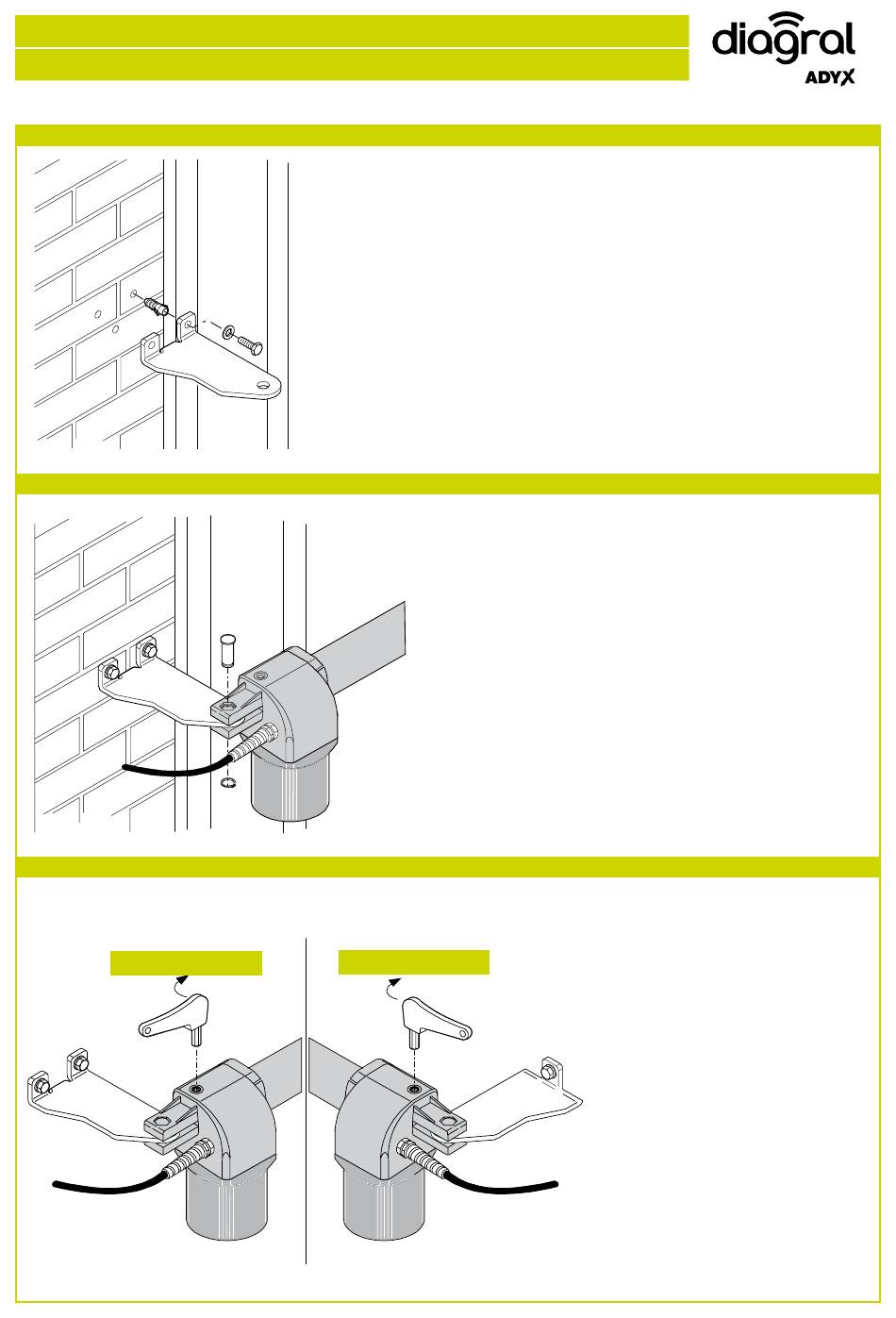

3.3.3 MONTAGe De LA PATTe PILIeR

3.3.4

MONTAGe DU MOTOReDUCTeUR

3.3.5 DeVeRROUILLAGe DeS MOTOReDUCTeURS

DéVeRROUILLeR
Percer les 3 trous tracés à la position déterminée
avec un forêt béton. Fixer la patte avec 3 chevilles
métal M8x60.
Procéder de la même manière sur le pilier droit.
DéVeRROUILLeR
by
Fixer l'opérateur sur la patte
du pilier, au moyen du goujon
fourni et de la bague de sécurité.
Avant de procéder au montage de
la patte antérieure, déverrouiller
les motoréducteurs avec la clé
fournie, comme indiqué sur le
dessin.
