5.7

MISe eN FONCTION eT UTILISATION AVeC UN SeUL MOTeUR

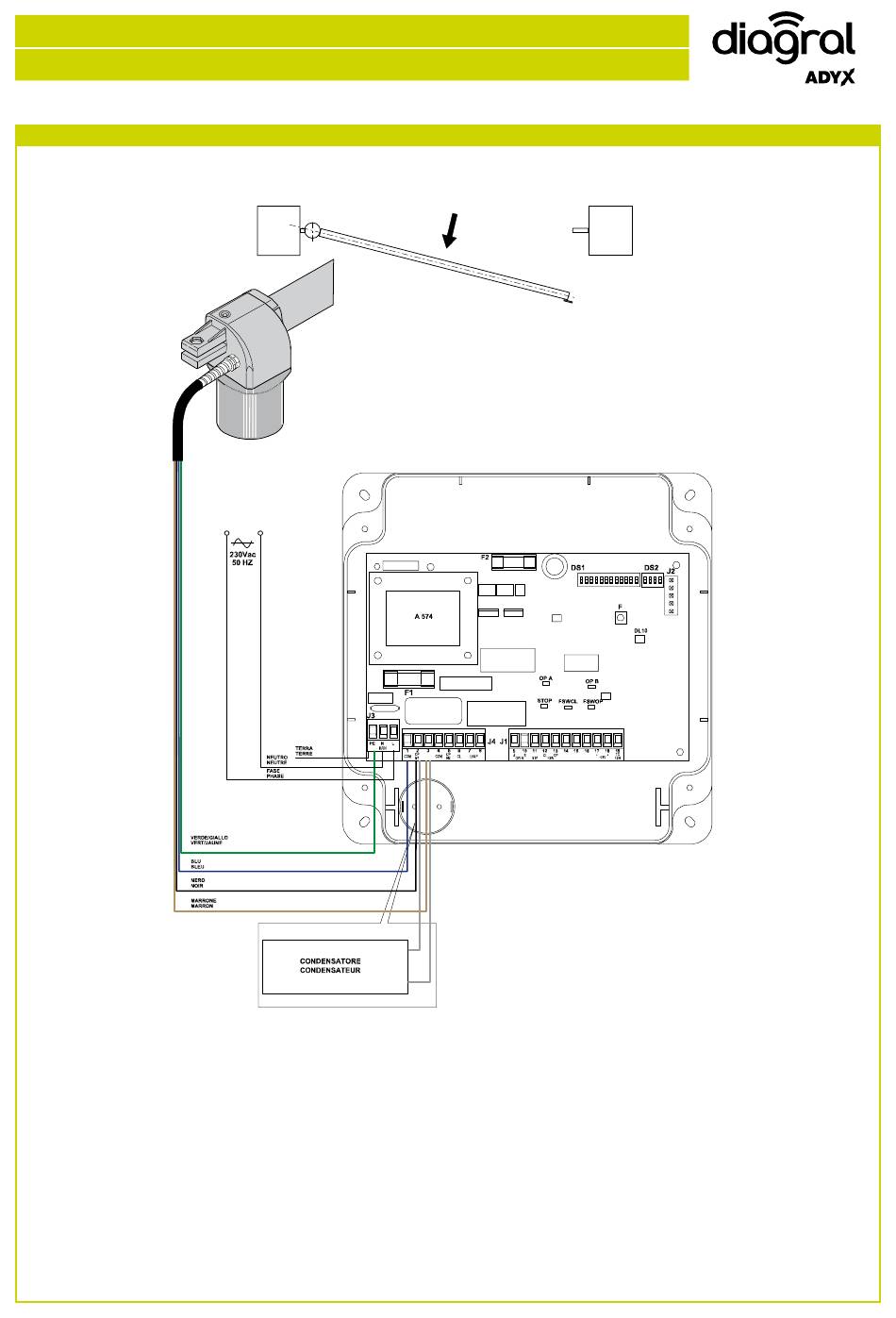

Connecter le moteur aux bornes 1, 2, 3 du bornier J4 et à la borne PE du bornier J3.
Appuyer sur le poussoir "F" de la platine électronique jusqu'à ce que le moteur démarre en ouverture, la
LED "DL 10" commencera à clignoter.
Au premier appui sur la touche P1 de la télécommande ; ralenti du moteur, à environ 30 cm de la butée.
Au deuxième appui sur la touche P1 de la télécommande ; on obtient l'arrêt du moteur et le vantail devra
se trouver contre la butée latérale.
APPUYeR 4 FOIS SUR LA TOUCHE P1 DE LA TéLéCOMMANDE. Le moteur démarre en fermeture.
Au septième appui sur la touche P1 de la télécommande ; ralenti en fermeture du moteur, à environ 30cm
de la butée centrale.
Au huitième appui sur la touche P1 de la télécommande ; on obtient l'arrêt du moteur et le vantail devra
se trouver contre la butée centrale.
On peut reprendre cette programmation pour affiner les réglages autant de fois qu'on le souhaite, en
appuyant sur le poussoir "F" de la platine électronique et en effectuant les mêmes opérations.
Le système est alors prêt à fonctionner, avec un seul moteur.
Condensenteur
10 mF - 450 V réf. F0096 fourni
