Horloge astronomique
FR
programmable

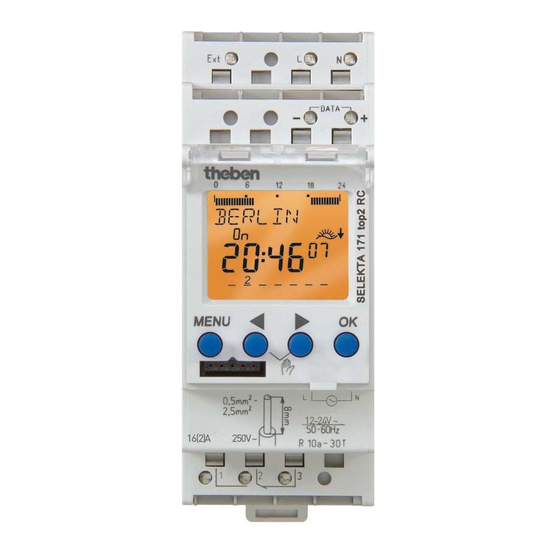

SELEKTA 171 top2 RC
1710100
SELEKTA 172 top2
1720100
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie!
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage!
•
L'appareil est prévu pour le montage sur rails DIN (selon
EN 60715)
•
La réserve de marche (10 ans) diminue lorsque la carte
mémoire est branchée (en fonctionnement sur batterie)
•
L'appareil correspond au type 1 STU selon CEI/
EN 60730-2-7
•
Commutation au passage par zéro pour une commu-
tation protégeant les relais et des charges de lampes
élevées
•
3 programmes spéciaux avec fonction de date par canal
•
Synchronisation temporelle grâce au raccordement d'une
antenne DCF ou GPS (SELEKTA 171 top2 RC)
!
Carte mémoire OBELISK top2 : éviter une charge ou une
pollution mécanique lors d'un stockage / transport
2. Utilisation conforme
•
L'horloge astronomique programmable est par ex. uti-
lisée pour les installations d'éclairage (rue, escaliers
extérieurs, vitrines, entrées, etc.)
•
Utilisation uniquement dans des locaux fermés et secs
!
Ne pas utiliser à titre de protection, comme par ex. les
portes de secours, les dispositifs de protection contre les
incendies etc.
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
¾
directives de protection de l'environnement
3. Montage et raccordement
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie!
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage!

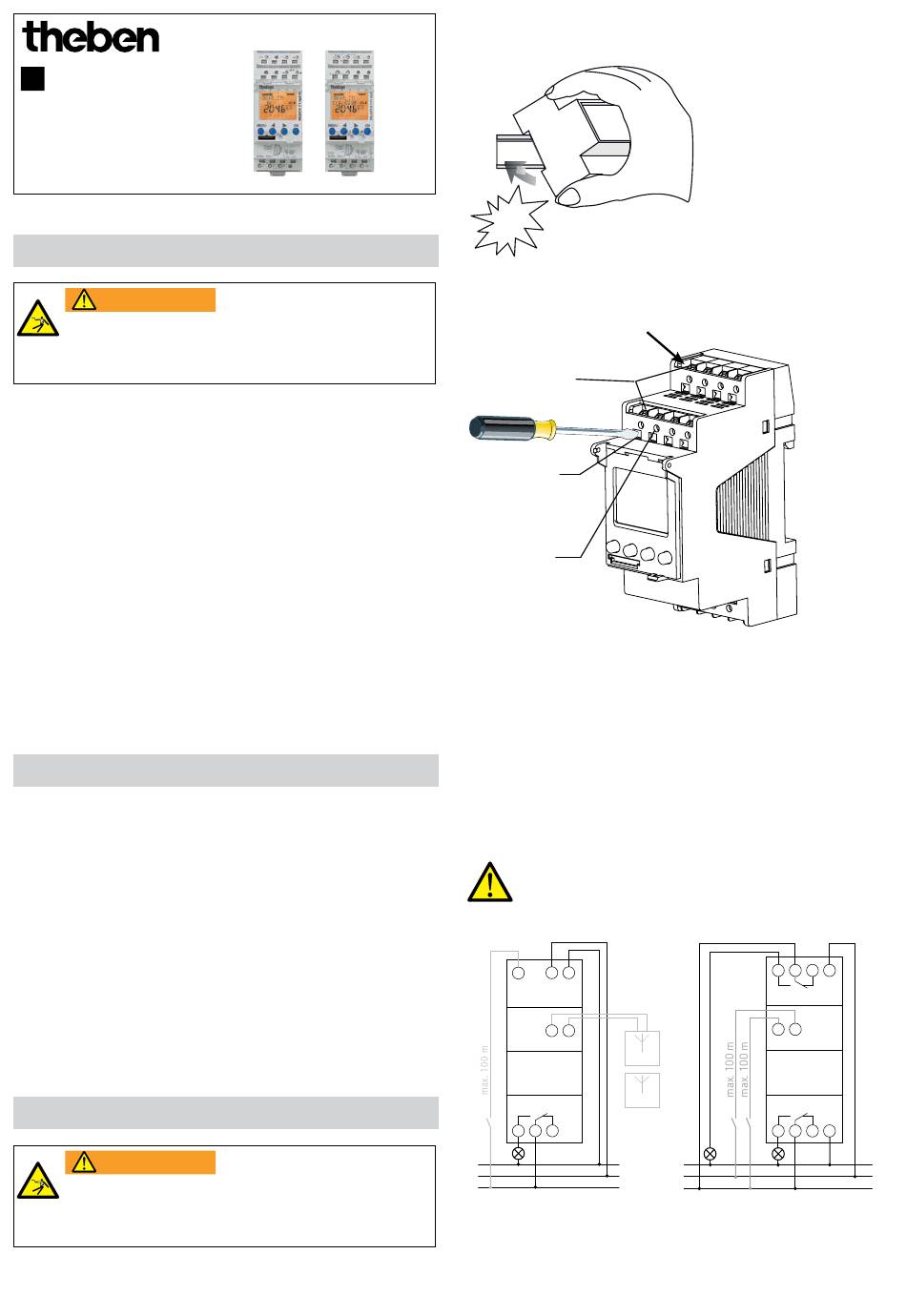

Montage de l'horloge programmable
307100
click
Borne enfich-
®
able DuoFix
Contact à
ouverture de
la borne
Point de
contrôle
Monter sur les rails DIN (selon EN 60715)
†
¾
Couper la tension
†
¾
Protéger contre toute remise en marche
†
¾
Vérifier l'absence de tension
†
¾
Mettre à la terre et court-circuiter
†
¾
Recouvrir ou protéger les pièces sous tension situées à
†
¾
proximité
Raccordement du câble
SELEKTA 171 top2 RC
L N
Ext1
– +
Data
C1
1 2 3
Câble 45°
SELEKTA 172 top2
RC DCF
RC GPS
N
L
L
4 5 6 L
C2
Ext1Ext2
C1
1 2 3
N
N
L
L
1
