Liquiline CM442R/CM444R/CM448R
3.2
Architecture de l'appareil
3.2.1 Codage des slots et des ports

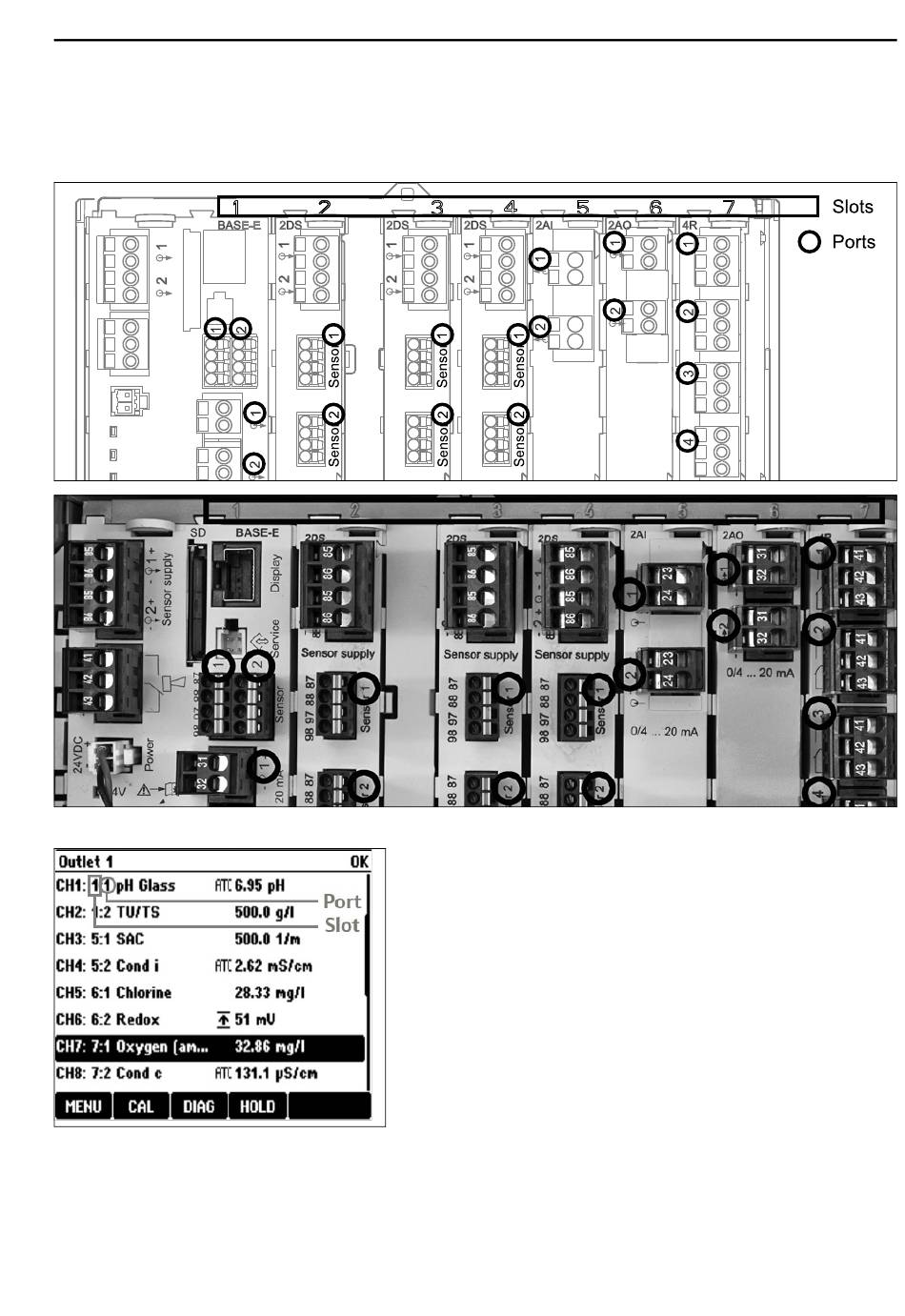

Fig. 2 : Codage des slots et des ports du module hardware
Fig. 3 : Codage des slots et des ports sur
l' a fficheur
Endress+Hauser
• Les entrées sont affectées aux voies de mesure dans
l' o rdre croissant des slots et des ports.
Exemple ci-contre :
Affichage "CH1 : 1:1 pH verre" signifie :
La voie 1 (CH1) est le slot 1 (module de base) : port 1
(entrée 1), capteur pH en verre
• Les sorties et les relais ont pour désignation leur
fonction, c' e st-à-dire par ex. "Sortie courant", et sont
affichés dans l' o rdre croissant avec numéros de slot et
de port
Description de l' a ppareil
a0019832
a0019833
9
