• Orienter le repère perpendiculairement (90°) aux raccords de la cuve.
• Il est possible d' e ffectuer des mesures à travers une vanne à boule ouverte à passage
intégral.
• Après le montage, le boîtier peut être tourné de 350° pour faciliter l' a ccès à l' a fficheur et au
compartiment de raccordement →  29.
6.6.1

Recommandations pour le bypass

• Métal (pas de revêtement plastique ou émail).
• Diamètre constant.
• Choisir la plus grande antenne cornet possible. Pour des tailles intermédiaires (par ex.
95 mm (3,5 in)), utiliser la taille directement supérieure et l' a dapter mécaniquement (dans
le cas des antennes cornets).
• La différence de diamètre entre l' a ntenne cornet et le diamètre intérieur du bypass doit être
la plus petite possible.
• Les fentes apparaissant par ex. lors de l' u tilisation d' u ne vanne d' a rrêt ou lors du
raccordement de tubes individuels ne doivent pas être supérieures à max. 1 mm (0,04 in).
• Dans la zone des raccords de cuve (~ ±20 cm (7,87 in)), il faut s' a ttendre à une précision de
mesure réduite.
6.7 Réservoirs avec isolation thermique

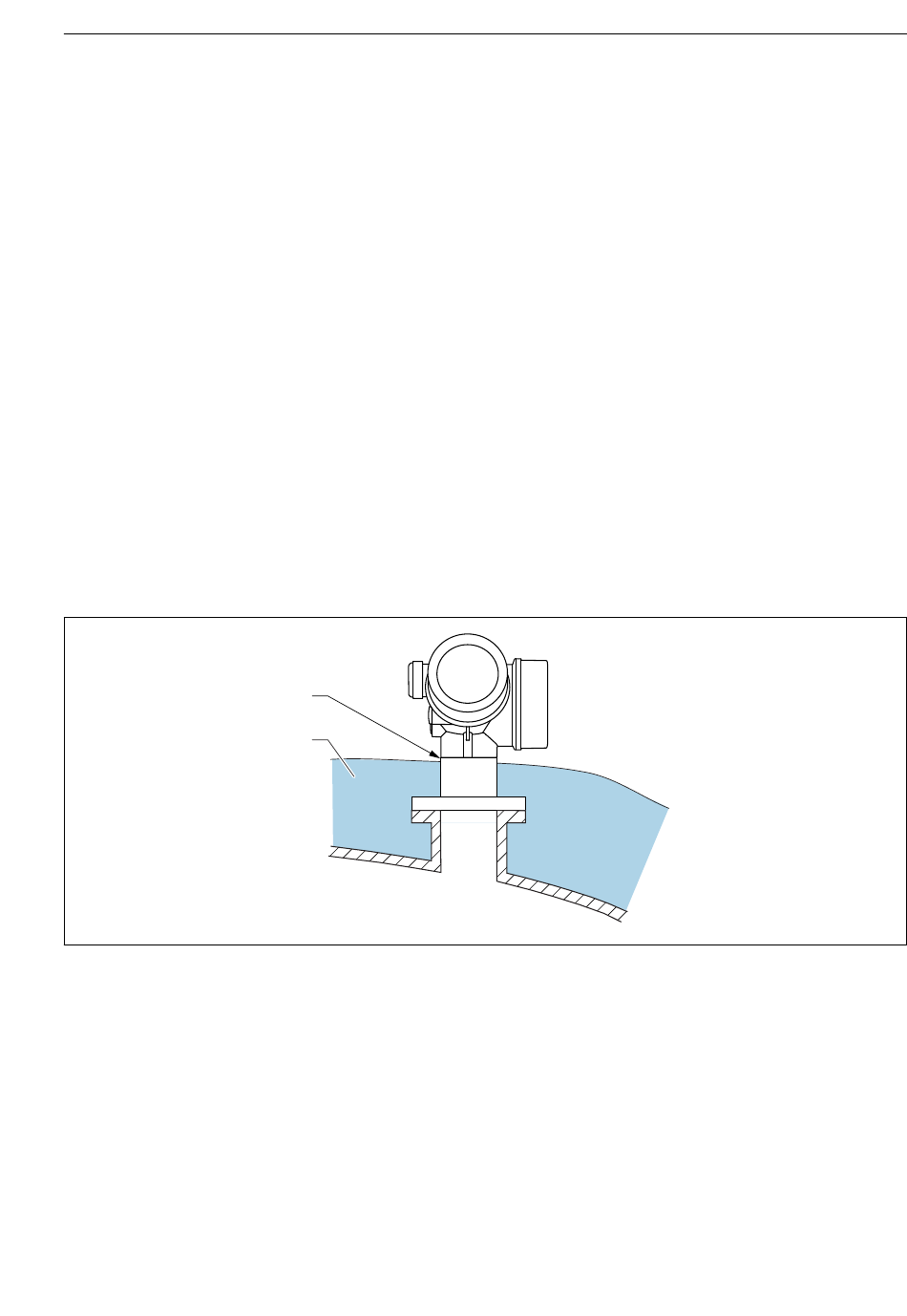

En cas de températures de process élevées, il faut inclure l' a ppareil dans l' i solation usuelle du
réservoir (2) pour éviter l' é chauffement de l' é lectronique par rayonnement thermique ou
convection. L' i solation ne doit pas dépasser le col du boîtier (1).
6.8 Rotation du boîtier du transmetteur
Pour faciliter l' a ccès au compartiment de raccordement ou à l' a fficheur, le boîtier du
transmetteur peut être tourné :
