Au remontage :
Changer les joints (11), les graisser puis monter la nouvelle cartouche (9a / 9b / 9c / 9d) dans le
support de cylindre (2) en la poussant jusqu'à ce que l'épaulement de la cartouche vienne s'appuyer
sur l'épaulement de ce support, puis remonter toutes les pièces de la vanne en sens contraire du
démontage.
Présenter la vanne devant le corps de module.
Centrer la cartouche (9a / 9b / 9c / 9d) sur le corps du module puis remonter les vis (7).

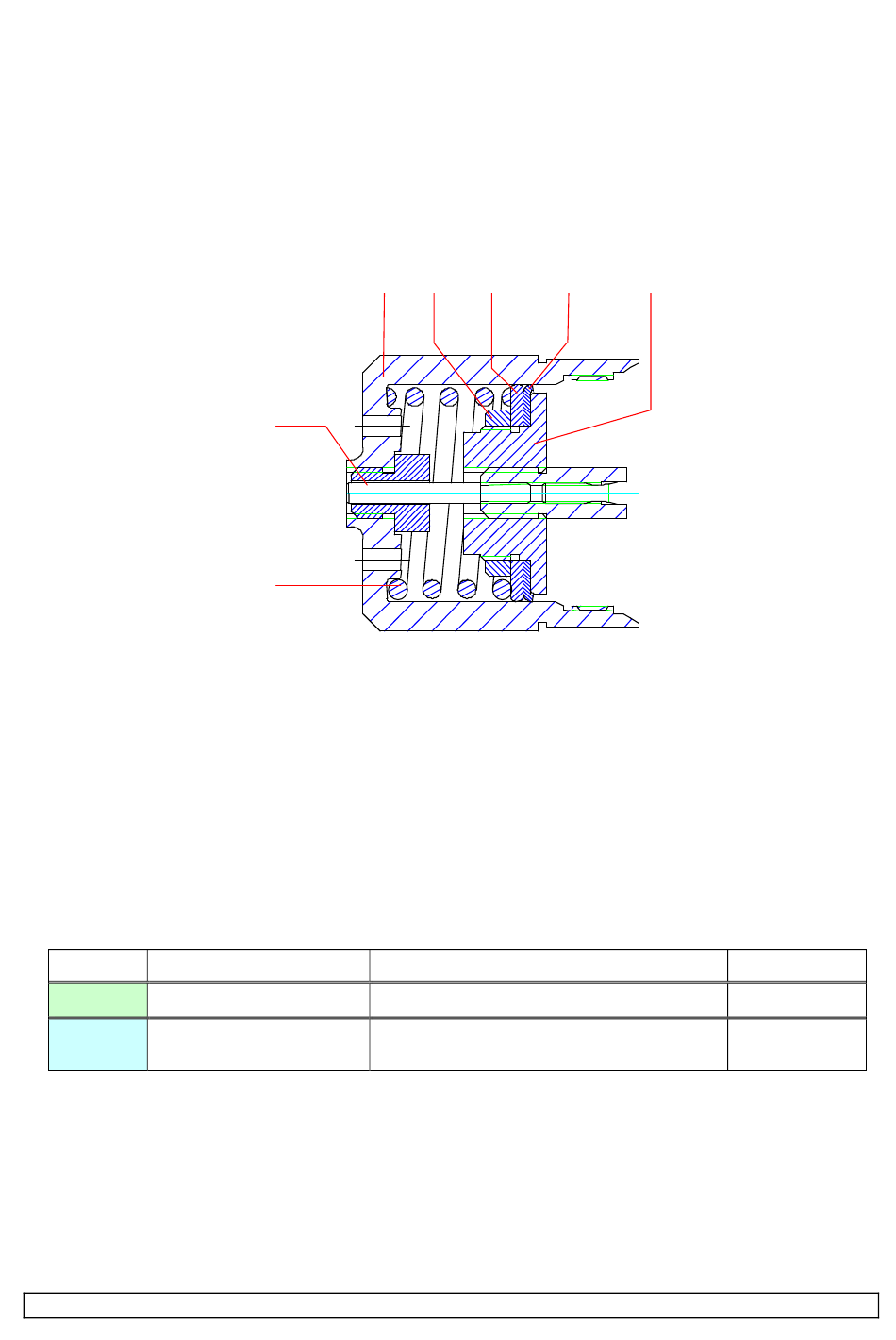

GARNITURE DE PISTON (REP. 14)
Dévisser le cylindre (4).
Extraire le ressort (5).
Dévisser le témoin d'ouverture (8).
Dévisser l'écrou (16).
Extraire la rondelle d'appui (15) et la garniture (14).
Nettoyer les pièces et les changer si nécessaire.
Au remontage :
Avant le montage sur le piston (13), prendre soin de former la lèvre de la garniture (14) à la
main, dans le sens représenté sur le dessin (garniture rabattue sur le piston).
Coller l'écrou (16) sur le piston (13) avec de la colle frein filet faible (ex : Loctite 222).
Repère
Instructions
A 1
Graisse PTFE
Colle Anaérobie frein filet
C 2
faible
SAMES KREMLIN
4
8
5
Désignation
Tube de graisse "TECHNILUB" (10 ml)
Loctite 222 (50 ml)
Page 47
16
15
14
13
Référence
560.440.101
554.180.010
Manuel : 573.199.111
