Sommaire des Matières pour SOMFY Invisio

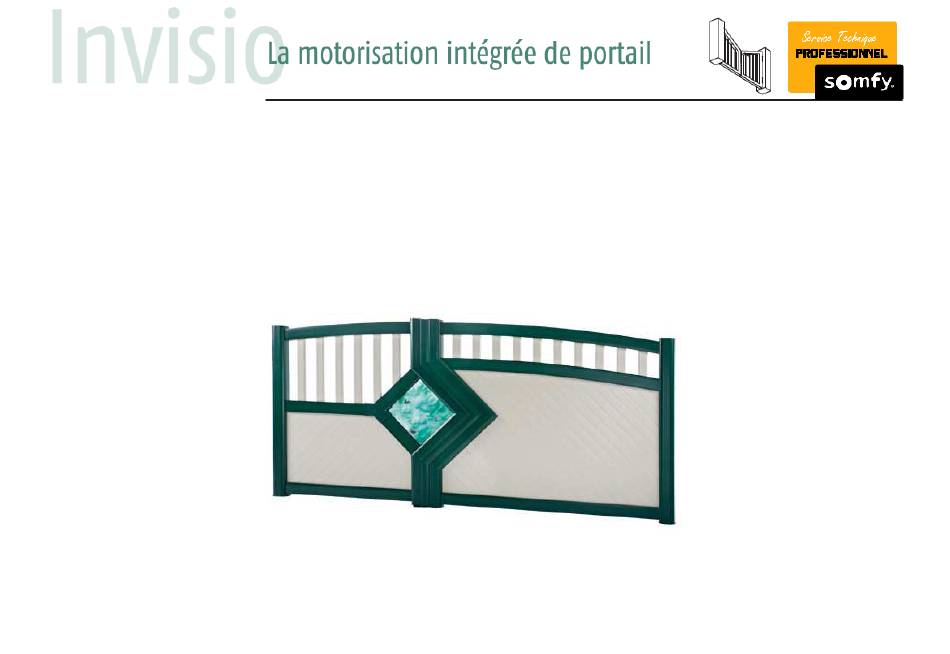

- Page 1 Installation...
-
Page 2: Points D'attention
Points d’attention ! A l’installation - Distance pilier / profilé - Aplomb et gauche des vantaux - Bague de dilatation - Portails avec pente : prévoir une gaine souple au pied de chaque vantail à raccorder au pilier. - Des butées d’ouverture au sol sont obligatoires - 4 DIP-switches de sensibilité... -
Page 3: Portails Sur Sol Plat
Installation Portails sur Sol Plat Armoire de commande 230V+ Terre Ligne 2x1.5 sous gaine... -
Page 4: Portails Avec Levée De Pente
Installation Portails avec Levée de Pente Armoire de commande Boite de Boite de dérivation dérivation Gaine Gaine souple souple 230V + Terre Ligne 2x1.5 sous gaine... -
Page 5: Etapes D'installation
Installation Etapes d’installation: 1.Vérifier l’aplomb des piliers, le niveau du seuil et du champs d’ouverture 2.Tracer au sol l’emplacement du portail et les trous de fixations des pivots bas 3.Percer les trous des crapaudines dans l’axe des trous 4.Placer le 1 battant en prenant soin de le caler au centre 5.Vérifier l’aplomb et le gauche du battant , tracer, percer et fixer le pivot haut... - Page 6 Installation Etapes d’installation: Fixer le sabot au centre du portail (butée de fermeture) Ouvrir le portail à la main Positionner les butées d’ouverture 10. Refermer le portail puis verrouiller les pivots (moteur irréversible) 11. Poser le coffret de commande 12. Câbler les moteurs M1 (2x1.5mm²) et M2 (2x1.5mm²) 13.
-
Page 7: Etapes Supplémentaires Si Nécessaire
Installation Etapes d’installation: 14. Mémorisation des télécommandes 15. Vérification du sens de rotation des moteurs 16. Réglage de la sensibilité de détection d’obstacle 17. Auto-apprentissage Etapes supplémentaires si nécessaire - Raccordement de périphériques - Changement des modes de fonctionnement - Réglage de temporisation (mode auto) - Page 8 Installation Pose du portail, fixation des pivots Respecter l’aplomb Respecter la distance pilier/vantail...
- Page 9 Installation Armoire de commande...
-
Page 10: Description De La Carte Électronique
Description de la carte électronique... - Page 11 Description de la carte électronique Voyants lumineux d’information...
- Page 12 Installation Câblages des entrées / sorties...
- Page 13 Installation Raccordement des moteurs Le moteur M1 est toujours le moteur du vantail s’ouvrant le 1...
- Page 14 Installation Détail des composants utilisés pour la programmation A - Bouton (auto-apprentissage) B - DIP-switches (piéton et serrure) C - DIP-switches (sensibilité + mode de fonctionnement) D - Potentiomètre (temporisation) E - Voyants d’information PROG - Enregistrement de télécommande...
- Page 15 Installation Mémorisation de la télécommande pour ouverture totale Mémorisation de la télécommande pour ouverture piétonne...
-
Page 16: Vérification Du Sens De Rotation
Installation Vérification du sens de rotation : - Placez les ventaux en position intermédiaire - Coupez l’alimentation environ 5 secondes puis remettre le courant - Appuyer sur le bouton de la télécommande (ouverture totale) - Le portail s’ouvre. Si l’un (ou les 2) des vantaux ne s’ouvre pas et part dans le sens de fermeture, inverser le câblage des fils moteur. -
Page 17: Réglage De La Sensibilité De Détection D'obstacle
Installation Réglage de la sensibilité de détection d’obstacle - Couper l’alimentation de l’armoire - Choisir la sensibilité souhaitée à l’aide des 4 DIP-switches (repère C) - Toute modification du réglage de sensibilité doit être suivi d’un auto-apprentissage pour être pris en compte. - Après l’auto apprentissage, ces 4 DIP-switches seront utilisés pour un autre réglage. - Page 18 Installation Démarrage de l’auto-apprentissage - Appuyer sur le bouton repère A jusqu’au clignotement de la LED repère E - Appuyer sur la touche de la télécommande pour démarrer le cycle (voir page suivante) Le portail s’ouvre...
- Page 19 Installation Réglage la zone de ralentissement et fin d’auto-apprentissage Cette étape s’effectue pendant l’auto-apprentissage - Pendant le mouvement d’ouverture du 1 vantail , appuyer sur la télécommande environ 30cm avant la butée d’ouverture. Le moteur ralentira jusqu’à la butée.
- Page 20 Installation Fin de la phase d’auto-apprentissage L’auto-apprentissage se poursuivra ensuite tout seul - En fin de manœuvre remettre les 4 DIP-switches sur OFF...
- Page 21 Installation Choisir le mode de fonctionnement...
- Page 22 Installation Câblages des périphériques...
- Page 23 Installation Câblage du déverrouillage par contacteur à clé (moteur réversible seulement) Principe Détail du câblage du déverrouillage Contacteur à clé Armoire de commande...
- Page 24 Installation Câblage du contacteur magnétique d’ouverture & déverrouillage manuel (moteur Réversible seulement) Détail du câblage du contacteur d’ouverture Aimant à Contacteur à poser poser sur le sur vantail M1 vantail M2...
- Page 25 Installation Câblages de la batterie de secours...
