Guide d'incorporation
FR

Publicité

loading

Sommaire des Matières pour SOMFY Invisio

  • Page 1 Invisio Guide d'incorporation...
  • Page 2 1.2.1. Informations importantes  DANGER Ce produit est un moteur pour des portails battants, en usage Le kit de motorisation Invisio doit être incorporé et résidentiel. Pour être conforme à la norme EN 60335-2-103, réglé par un fabricant professionnel de la motorisation ce produit doit être impérativement installé...
  • Page 3 à 2,5 m par rapport au sol ou à tout autre niveau d’accès permanent. Figure 1 - Distance de sécurité Figure 2 - Protection mécanique Obturation déformable assurant une distance de sécurité de 25 mm en position comprimée Profilé Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.

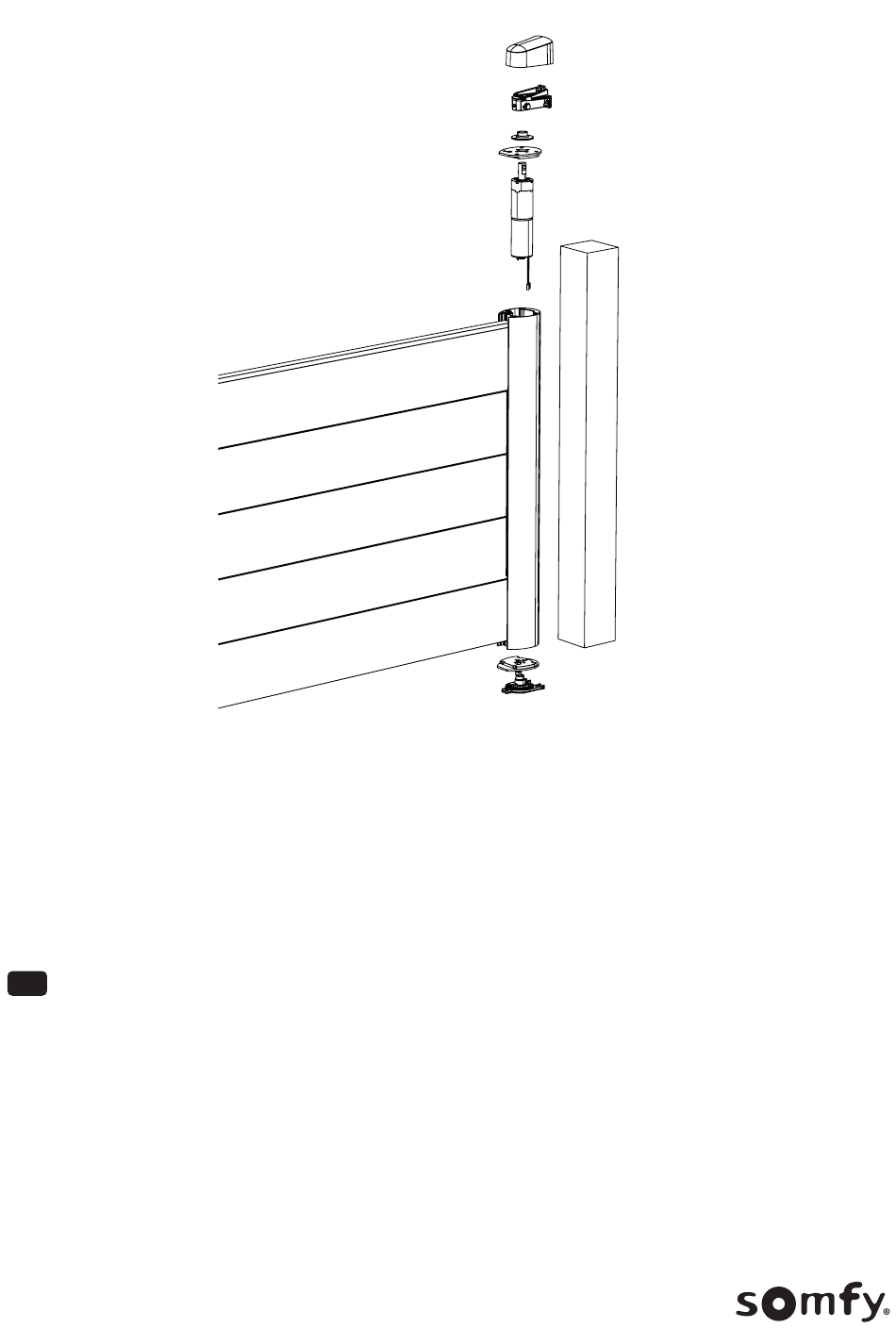

  • Page 4 2. DESCRIPTION GÉNÉRALE L'invisio est destiné à être incorporé dans un profilé comme décrit dans ce guide pour former un portail motorisé couvert par la Directive Machine 2006/42/ Ce guide s’applique autant à une incorporation avec des pièces Somfy qu’avec des pièces d’autres fabricants.
  • Page 5 3.2. Descriptif kit de déverrouillage par le haut ref. 9025045 (en option) Rep. Qté Barillet + tige filetée M4 + écrou Bouchon d’étanchéité Came Clé 3.3. Encombrement du moteur et déverrouillage 3.3.1. Moteur Moteur sans frein Interface moteur/plaque moteur Moteur avec frein Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 6 INVISIO - Guide d'incorporation 3.3.2. Serrures (en option) Ref. 9018291 Ref. 9016881 Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 7 INVISIO - Guide d'incorporation Ref. 9018872 Ref. 9020684 Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 8 4. INCORPORATION DANS UN PROFILÉ Attention Pour une bonne tenue mécanique, les plaques d'interface haute et basse et le profilé doivent être validés en amont par Somfy. 4.1. Nature du profilé Le profilé doit être métallique et conçu pour permettre l’insertion du kit moteur.
  • Page 9 Ne pas appliquer de la peinture sur les parties fraisées et au niveau des joints afin de garantir l'étanchéité et une bonne tenue du moteur * Cette cote peut être réduite à 12,7 mm Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 10 Prévoir un arrêt de câble pour éviter l'arrachement du câble moteur. Prévoir longueur de câble suffisante pour pouvoir sortir le moteur en cas d'intervention SAV. 7) Dans le cas d'un déverrouillage à travers le profilé, installer le bouchon Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 11 Mise en place du pion de la butée intégrée sur la plaque d'interface basse Installer le pion sur la plaque et serrer avec un jeu de clés plates de 17 au couple de 10 Nm. Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 12 6) Tourner la clé pour vérifier le montage correct de la serrure. Le pêne doit remonter en position haute et rester en position stable. 7) Immobiliser le pêne dans cette position et enlever les clés pour éviter des détériorations pendant le transport. 21 ± 1 mm Copyright © 2018 SOMFY ACTIVITES SA. All rights reserved.
  • Page 13 50 mm 5. MISE EN CONFORMITÉ POUR LA DIRECTIVE MACHINE 2006/42/EC Ce chapitre décrit les obligations de l’intégrateur pour assurer la conformité du portail motorisé fabriqué à partir du kit Invisio. 5.1. Sécurité électrique Pour être conforme à la norme EN 60335-2-103, ce produit doit être impérativement installé avec une armoire de commande Somfy.
