Niko IR-DALI Notice

Edition 08-2021
Art.-Nr. 25351
Programmation: Gardez la télécommande dirigée vers le détecteur pendant que vous maintenez la touche « cadenas ouvert »
appuyée pendant plus de 2 secondes. Ceci aura pour effet d'ouvrir le mode programmation au détecteur.
Après avoir sélectionné les valeurs souhaitées avec les touches « flèche », un appui sur la touche « SEND » ou « OK » enverra
ces valeurs au détecteur. Vous pouvez fermer le mode programmation par un appui sur « cadenas fermé » ou laisser le
détecteur quitter ce mode automatiquement après 5 minutes. Tout appui sur une touche est visualisé par le voyant de contrôle.
Les consignes reçues par le détecteur sont validées par celui-ci lorsque son voyant rouge clignote 3 fois.
Attention: les réglages par
télécommande ou potentiomètres
ne sont possibles que lorsque le
détecteur est en phase de
fonctionnement. Cette phase de
fonctionnement n'est obtenue
qu'après un délai d'environ 1 minute
suivant la mise sous tension.
Les valeurs reçues via la
télécommande sont conservées
après une coupure de courant.
Les valeurs sont obtenues par le
détecteur au travers de la
télécommande IR-DALI ou des
potentiomètres. Si un détecteur a
été réglé via télécommande, chaque
valeur peut être ajustée
individuellement par son
potentiomètre respectif. L'ensemble
des valeurs potentiomètres peut être
forcée par un appui sur la touche
« RESET » de la télécommande si
le détecteur est en mode
programmation.
Mise en service:
Retirez la languette en plastique du compartiment de pile pour activer l'alimentation. Effectuez un appui long (> 2 sec.) sur la
touche « cadenas ouvert. Sélectionnez les valeurs souhaitées avec les flèches.
Valeur conseillée pour un bureau: 500 LUX
Lors d'une inutilisation prolongée de la télécommande, nous conseillons de retire la pile.
Données techniques
Alimentation:
Portée infrarouge:
Dimensions:

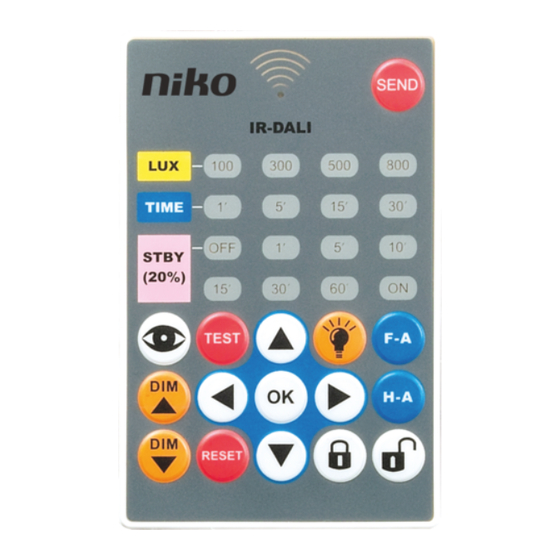

Notice Télécommande IR-DALI
Voyant de contrôle
SEND: Envoi de l'ensemble des valeurs au détecteur en une fois.
Grille des valeurs: indication des valeurs réglées sur la télécommande.
Ampoule-Lumière ON/OFF: Allumage/Extinction forcés de la lumière (charge)
Durée ON/OFF = depuis la dernière détection + délai réglé (TIME)
En mode semi-automatique (H-A), cette touche permet aussi l'allumage en plus du
bouton poussoir externe.
F-A Mode automatique
(Standard)
H-A Mode semi-automatique
En mode semi-automatique, l'allumage de la lumière (charge) ne se fait que par un
bouton poussoir externe ou de la télécommande via la touche « ampoule » ON/OFF.
FLECHE: Haut/bas permet le changement rapide du type de valeur (LUX, TIME,
STBY), gauche/droite choix de la valeur.
Si les touches « flèche » ne répondent pas, elles sont sans doute bloquées. Pour les
débloquer, effectuer un appui long (> 2 sec.) sur la touche « cadenas ouvert ».
OK: Envoi de l'ensemble des valeurs au détecteur en une fois.
Ouverture/fermeture du mode programmation: effectuer un appui long (> 2 sec.)
sur la touche « cadenas ouvert » en direction du détecteur pour ouvrir son mode
programmation. Sans action, celui-ci sera fermé automatiquement après 5 minutes.
La fermeture immédiate du mode programmation est obtenue par un appui court en
direction du détecteur. Le détecteur ne peut alors plus recevoir de valeurs.
RESET: Le détecteur reçoit l'ordre de prendre les valeurs de ses potentiomètres (s'il
est en mode programmation). La télécommande est alors réinitialisée sur les valeurs
minimum (100 LUX, 1 minute, OFF).
DIM: Un appui court sur une direction démarre la gradation dans le sens
correspondant, lorsque l'intensité lumineuse voulue est atteinte, un nouvel appui sur
la même touche arrête la gradation. Le nouveau seuil cible de la régulation constante
de luminosité est conservé tant que la lumière (charge) est alimentée (détections
successives de la présence). Si la même action est effectuée alors que le détecteur
est en mode programmation, le nouveau seuil est conservé en mémoire.
Acquisition du seuil lumineux réel: en mode programmation ouvert, un appui long
(> 2 sec.) active la fonction. La lumière (charge) est alors désactivée pour 10
secondes et la valeur de luminosité environnante est enregistrée comme nouveau
seuil crépusculaire. La valeur précédente LUX obtenue par télécommande ou
potentiomètre est effacée mais les valeurs TIME et STBY sont conservées.
TEST: Le détecteur est placé en mode test, il allume alors la lumière (charge) pour 3
secondes et l'éteint pour 6 secondes indépendamment de la luminosité. Ce mode
prend fin automatiquement après 2 minutes ou par appui sur les touches F-A ou H-A.
3V Batterie CR 2032
4-6m max., vue directe
55mm x 85mm x 10mm
